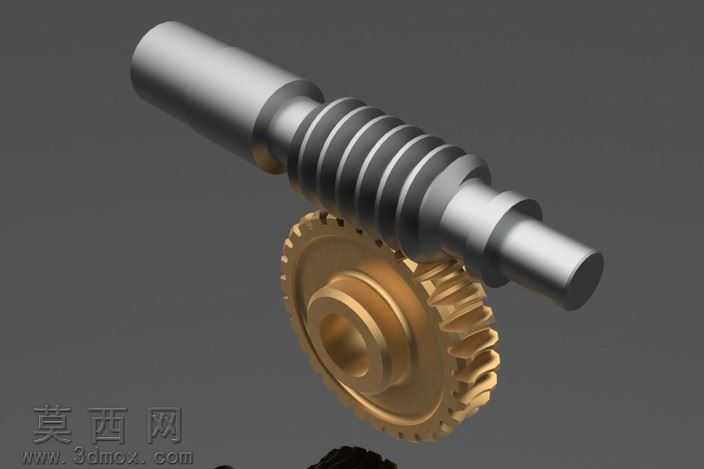

本作品为蜗杆蜗轮啮合传动组件的三维建模设计成果,建模过程依托三维参数化设计逻辑完成,首先针对蜗杆的螺旋齿形进行参数化定义,结合阿基米德蜗杆的齿廓成型规律,通过螺旋扫描特征生成连续的螺旋齿结构,同时对蜗杆两端的阶梯轴段、轴肩定位结构进行同步建模,保证轴段直径、长度尺寸与后续装配的轴承、支撑位尺寸完全匹配,避免装配干涉问题。针对蜗轮部分的建模,首先根据蜗杆的螺旋升角、模数参数计算蜗轮的齿形参数,通过渐开线齿廓生成逻辑完成单个轮齿的特征构建,再通过圆周阵列完成全部轮齿的排布,同时对蜗轮的轮毂、轮辐、中心安装孔、键槽结构进行精细化建模,保证蜗轮的安装定位尺寸符合机械设计规范。材质与渲染环节,针对蜗杆轴类零件赋予金属钢材材质,调整材质的粗糙度、金属度参数还原调质钢件的哑光金属质感,针对蜗轮零件赋予铜合金材质,模拟耐磨锡青铜的材质色泽与表面质感,渲染过程中添加柔和的环境光与定向补光,清晰展现蜗杆螺旋齿面与蜗轮轮齿的啮合接触状态,突出齿面的贴合精度与结构细节。结构设计层面,严格遵循蜗杆蜗轮传动的中心距要求,调整两零件的装配位置,保证蜗杆螺旋齿与蜗轮轮齿的啮合侧隙处于合理区间,既能够保证传动过程的流畅性,避免卡滞问题,又能够控制传动回程误差,满足精密对位传动的使用需求。设计过程中同步完成了零件的尺寸对位校验,针对蜗杆轴段的同轴度、蜗轮齿圈的径向跳动公差进行了建模层面的公差预留,确保零件加工后能够顺利完成装配,实现交错轴之间的动力与运动传递,适配需要大传动比、低噪音传动的机械场景,建模过程中所有特征均保留参数化关联,可根据实际使用需求调整模数、传动比、中心距等核心参数,快速生成适配不同工况的蜗杆蜗轮传动组件模型。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 9.98 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,SolidWorks,其它,
- 软件分类 齿轮
