啮合式斜齿圆柱齿轮传动结构三维建模

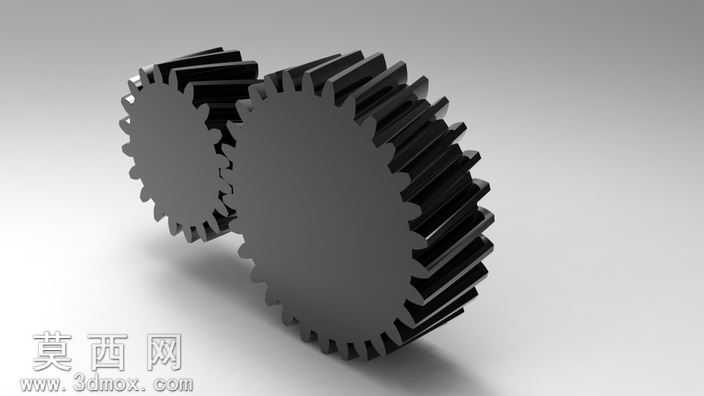

本次建模的核心为一对相互啮合的斜齿圆柱齿轮传动结构，建模过程依托三维参数化设计逻辑完成，首先梳理斜齿轮的核心设计参数：确定模数、齿数、压力角、螺旋角、齿宽等关键几何参数，通过参数化草图绘制齿轮的分度圆、齿顶圆、齿根圆基准轮廓，依托螺旋线扫描生成单个轮齿的基础实体，再通过圆周阵列完成整圈轮齿的排布，过程中严格校验齿形渐开线的曲率精度，保证轮齿齿面的顺滑度，避免啮合过程中出现干涉卡顿问题。两个齿轮分别按照设计传动比完成参数匹配，建模时特意调整了两个齿轮的轴向相对位置，还原斜齿轮传动的真实啮合状态，确保齿面接触区域符合机械设计的受力要求。材质渲染阶段，为齿轮赋予哑光深灰金属材质，模拟工业常用调质合金钢的表面质感，调整材质的粗糙度、金属度参数，还原经过机加工后的金属表面细微纹理，同时添加柔和的环境漫反射光照，突出轮齿的螺旋走向与齿面的立体层次，背景采用浅灰渐变纯色，弱化无关元素对齿轮结构本身的干扰，让观看者可以清晰观察到轮齿的啮合细节、齿向倾斜角度以及两个齿轮的装配位置关系。结构设计上，斜齿轮相比直齿轮拥有更大的重合度，传动过程更平稳、承载能力更强，建模时特意保留了齿轮的轮毂、轮缘等完整结构，还原真实工业齿轮的完整形态，没有对结构做过度简化，方便使用者观察斜齿轮从齿部到基体的完整结构过渡。建模过程中还通过装配干涉检查功能，反复校验两个齿轮啮合位置的间隙与接触状态，调整齿轮的中心距到标准设计值，确保模型符合真实机械传动的装配要求，既可以作为机械设计教学的演示模型，也能为齿轮传动相关的结构设计提供直观的三维参考，帮助理解斜齿轮的啮合原理与结构特点。
