40-46mm通用悬架减震密封头推入工装

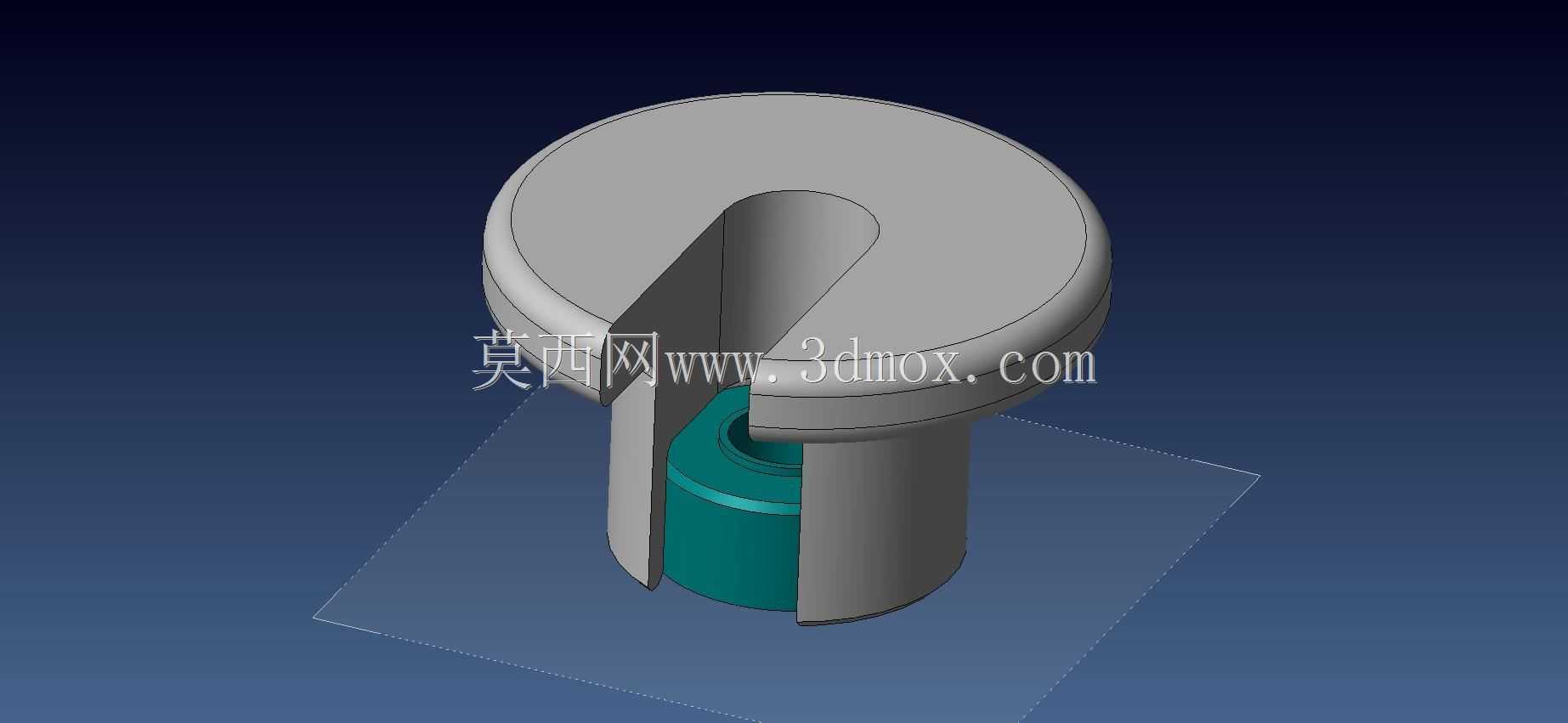

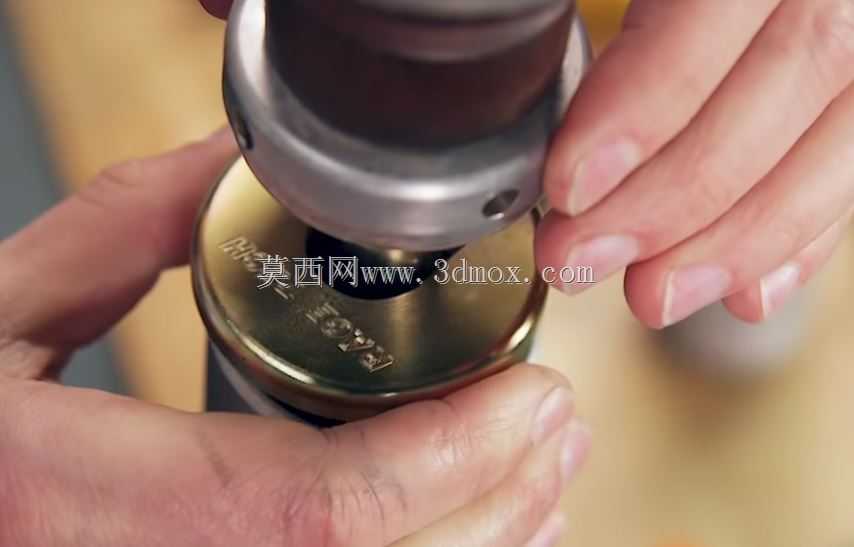

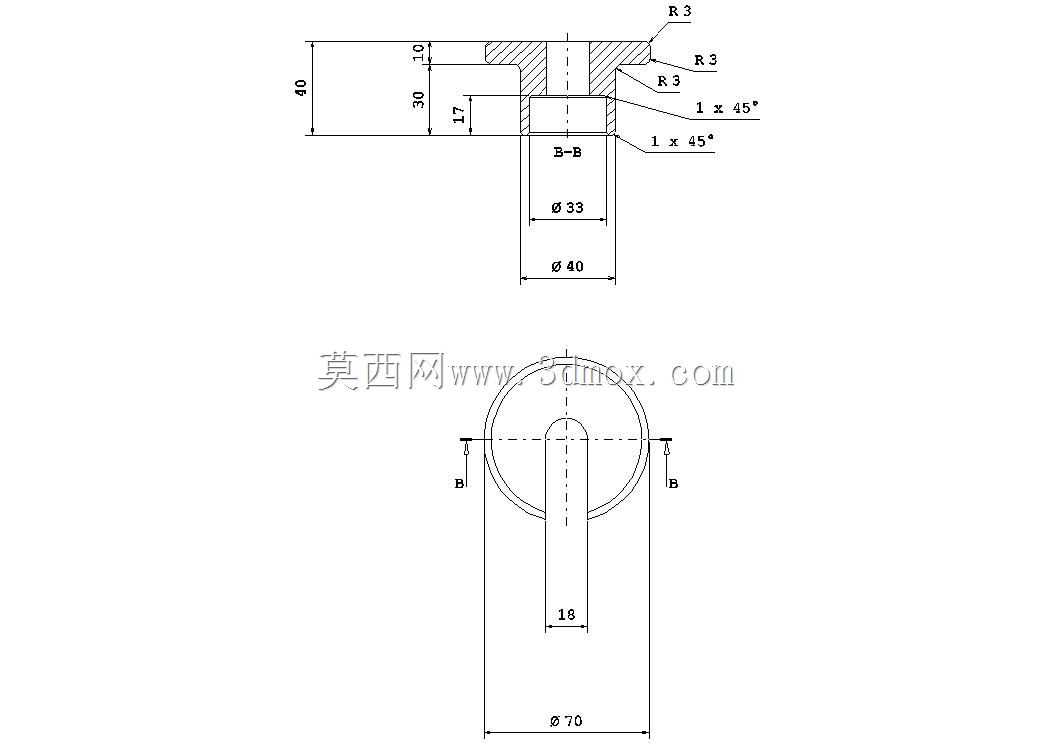

在机动车悬架系统的售后维修与总成装配环节，减震器密封头的装配一直是影响作业效率与密封可靠性的关键工序，传统操作中作业人员常借助螺丝刀、铜棒等通用工具敲击推入密封头，不仅容易造成密封件唇边划伤、阀体配合面磕碰损伤，还会因施力不均导致密封件偏斜，后续使用中出现漏油、减震性能衰减等问题，这款适配40-46mm尺寸区间的密封头推入工具，正是针对这类装配痛点开发的专用作业工装。从结构设计逻辑来看，该工装采用分体式同轴导向结构，主体定位套的内孔与减震器阀体的外圆柱面采用小间隙配合，装配时可直接套入阀体上端定位，保证工装与阀体的同轴度误差控制在0.1mm以内，避免推入过程中密封件出现偏载。下端的压合端面采用与密封头端面完全贴合的环形接触面，施力时可将推力均匀传递到密封头的整个承压端面，不会出现局部应力集中导致的密封件变形。工装的握持部位做了防滑滚花处理，作业时可直接通过手部压力完成推入操作，无需额外敲击，对于过盈量稍大的装配场景，也可借助橡胶锤轻敲工装上端面完成装配，不会损伤阀体与密封件。该工装的适配尺寸覆盖常规乘用车型、部分商用车型的前减与后减密封头装配尺寸，40-46mm的通用区间可兼容多数日系、美系、欧系常见车型的减震器规格，无需针对单一车型单独制作专用工装，可大幅降低维修工位的工具配置成本。在实际作业场景中，使用该工装完成单支减震器密封头装配的耗时可控制在10秒以内，相比传统敲击作业效率提升60%以上，同时可完全避免密封件装配损伤导致的售后返修问题。从建模设计的角度来看，该工装的所有配合面均做了倒角过渡处理，定位套入口处设计了15度的导入锥角，套入阀体时可自动找正，无需反复调整位置；压合端面的平面度控制在0.05mm以内，保证密封件推入时受力均匀；工装整体采用黄铜材质加工，硬度低于减震器阀体的钢制表面，即使操作中出现轻微磕碰也不会在阀体表面留下压痕，不会影响后续的密封配合精度。工装的整体外径控制在合理范围内，即使在减震器已装车的狭小空间内也可完成操作，无需将减震器总成从整车上完全拆下即可完成密封头更换作业，适配悬架维修的多种作业场景。
