啮合式直齿圆柱齿轮传动组件三维设计

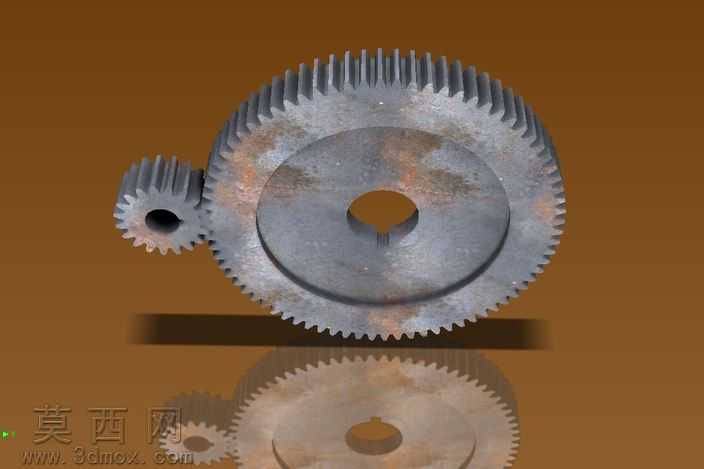

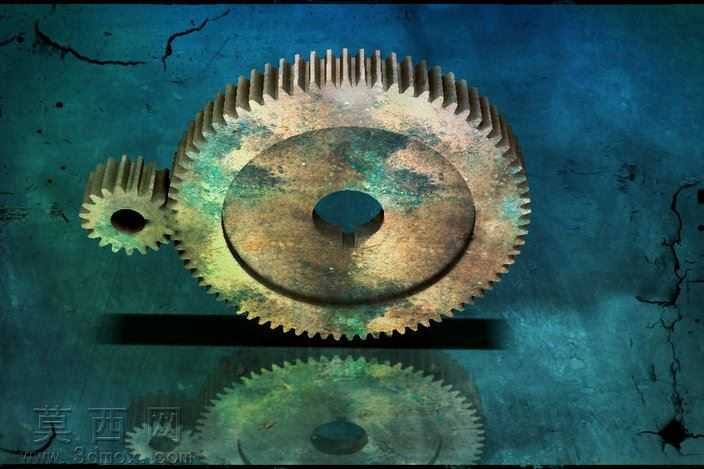

本作品为啮合式直齿圆柱齿轮传动组件，采用三维参数化建模方式完成整体设计，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本定律，基于渐开线齿形生成逻辑完成齿部特征构建，确保齿距、齿厚、齿顶高、齿根高的参数符合通用机械传动的设计规范。建模阶段先通过草图绘制完成齿轮分度圆、齿顶圆、齿根圆的基准轮廓，通过渐开线方程生成单齿齿廓曲线，经阵列特征完成整圈轮齿的排布，再通过拉伸、切除等基础特征完成轮毂、中心安装孔、键槽等结构的构建，大小两个齿轮分别完成建模后，按照标准中心距完成装配约束，保证两轮齿廓处于正确啮合位置，齿侧间隙控制在合理传动范围内，避免出现传动卡滞或间隙过大的问题。材质与渲染环节，为还原真实金属齿轮的使用质感，采用了带使用痕迹的铸铁材质，表面添加了轻微锈蚀、氧化的纹理效果，还原工业场景中齿轮长期运行后的真实外观，同时通过环境光影调整，突出轮齿的轮廓立体感与金属表面的哑光质感，搭配反射地面效果增强渲染画面的真实感，清晰展现齿轮啮合的结构细节。结构设计上，大齿轮采用辐板式结构，在保证轮体结构强度的前提下减轻整体重量，中心孔配套设计键槽结构用于和传动轴实现周向固定，小齿轮采用实心式结构适配小尺寸齿轮的强度需求，两轮的齿宽参数匹配合理，保证传动过程中载荷能够均匀分布在齿面接触区域。设计过程中充分考虑直齿圆柱齿轮的传动特性，这类齿轮传动时轮齿沿齿宽方向同时进入与退出啮合，传动过程无轴向力，对支撑轴承的载荷要求较低，适合用于平行轴之间的定传动比动力传递场景，建模完成后通过干涉检查验证装配合理性，确保轮齿啮合过程无结构干涉，能够直观展示直齿轮传动的运行原理与结构特征。
