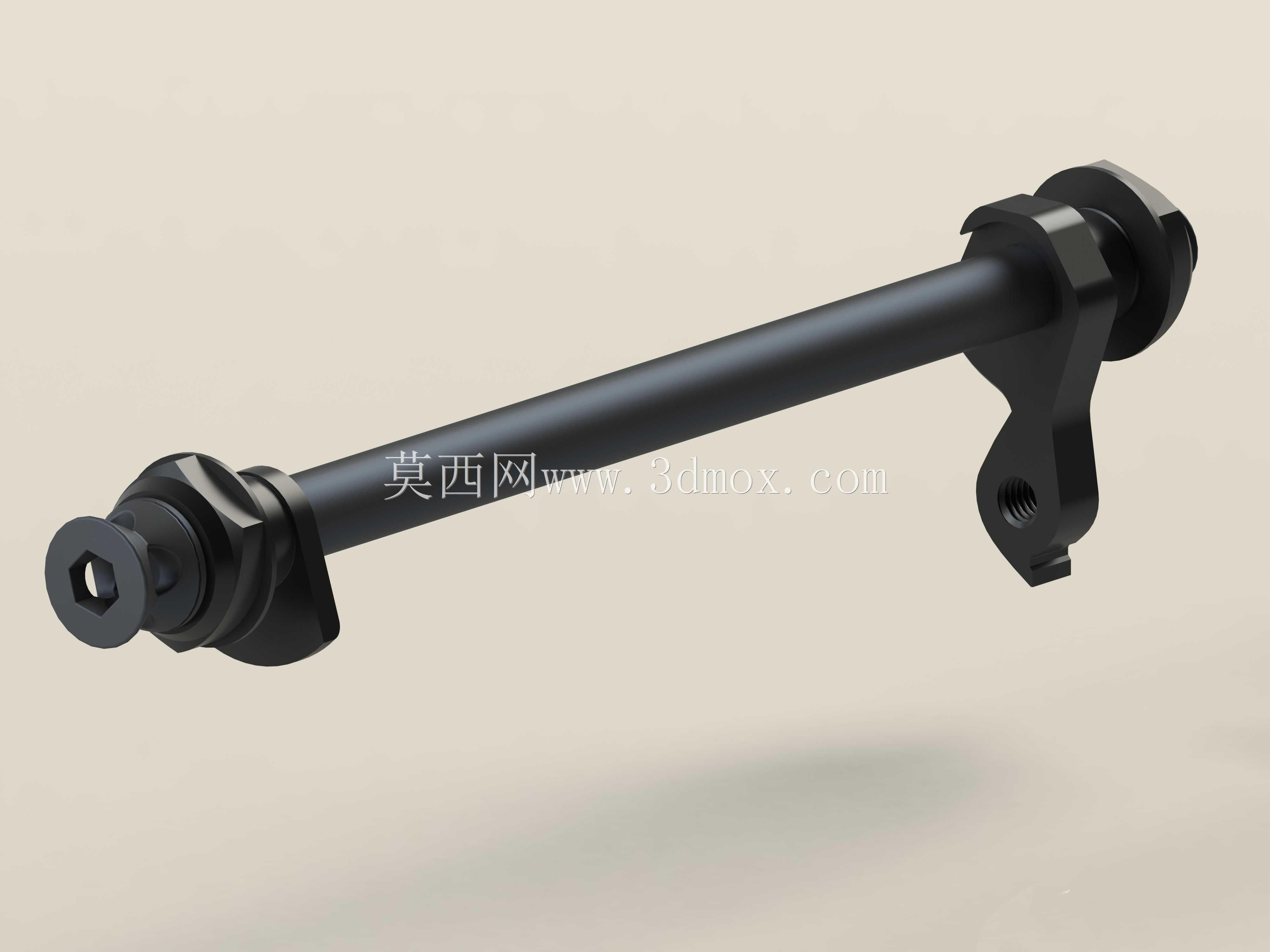

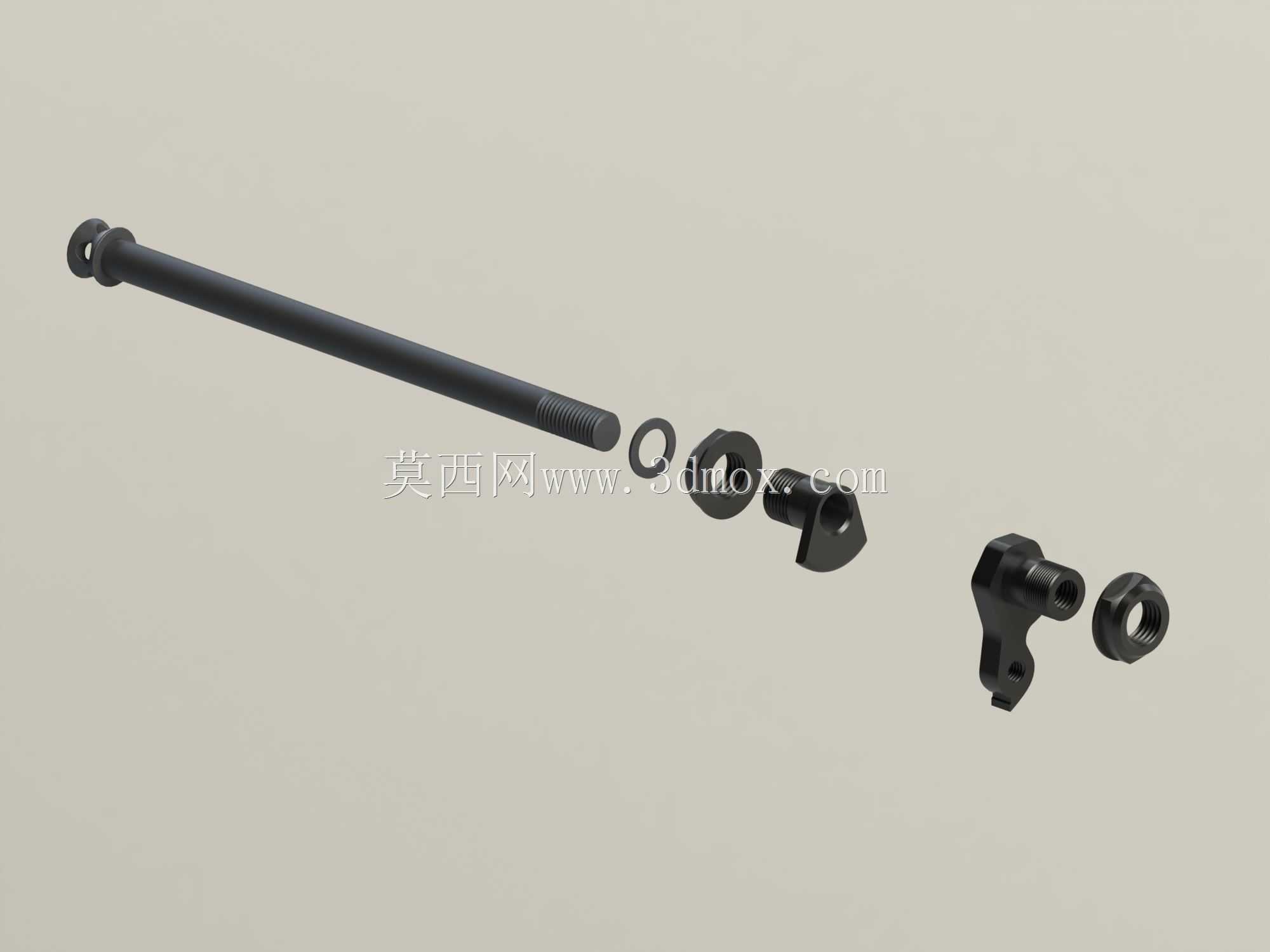

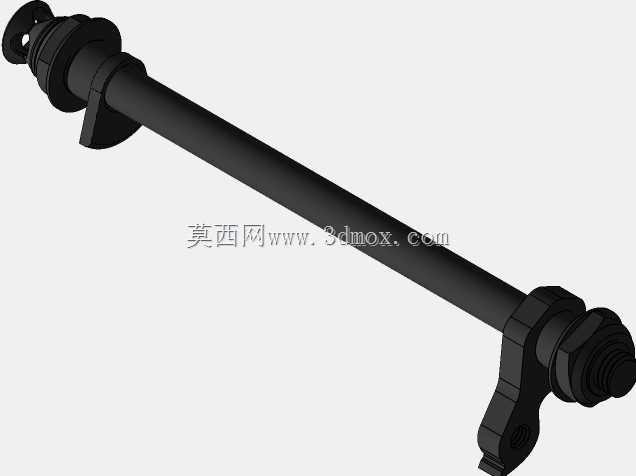

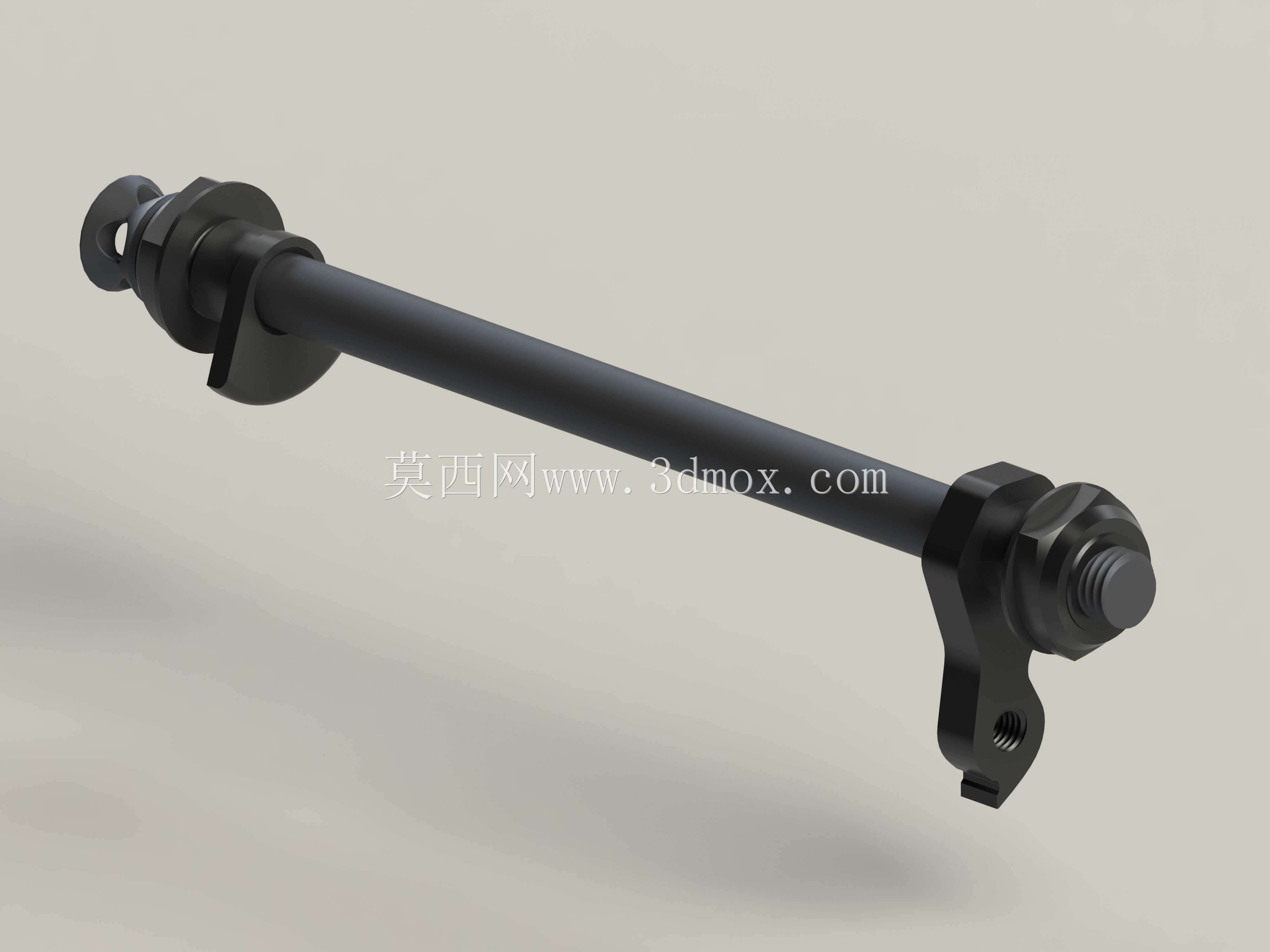

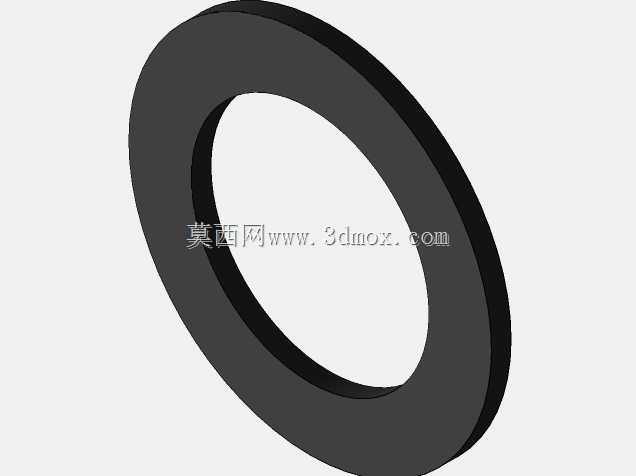

Trek自行车ABP后桥带变速器吊架结构

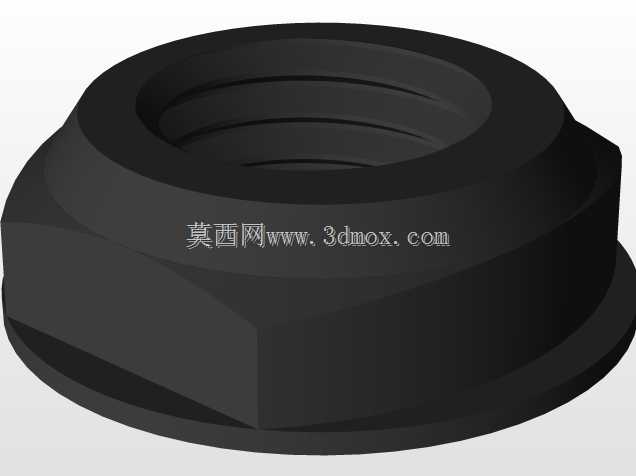

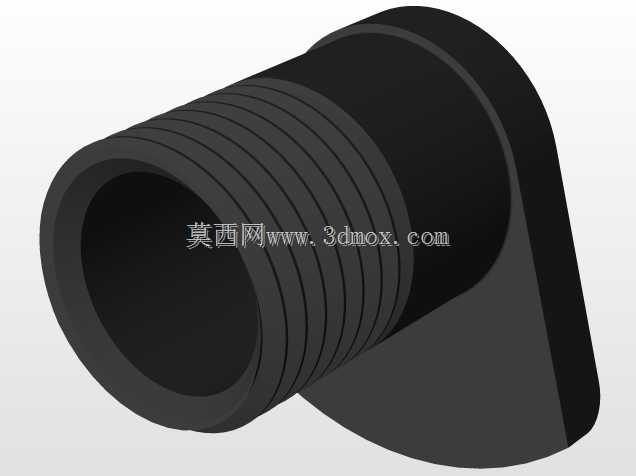

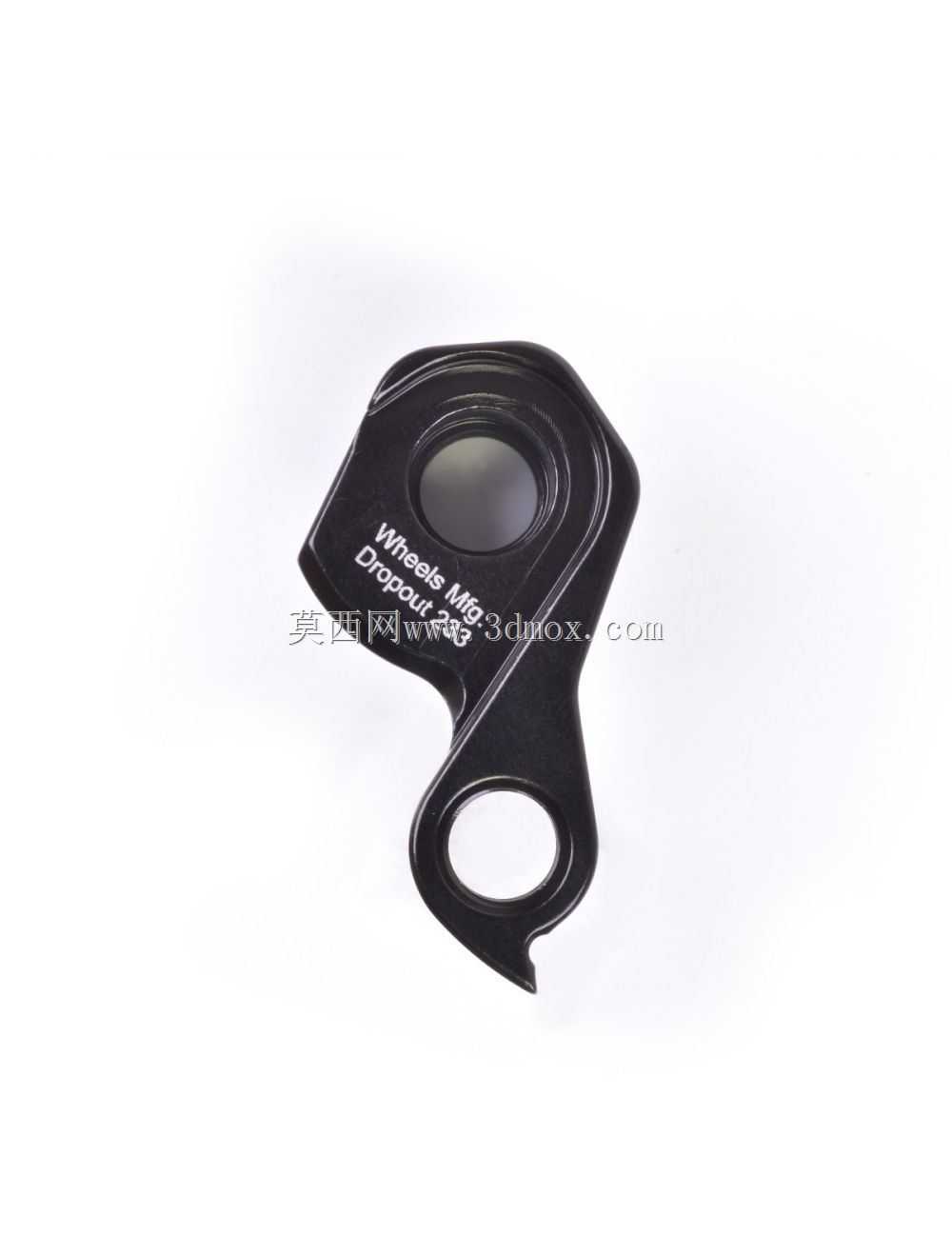

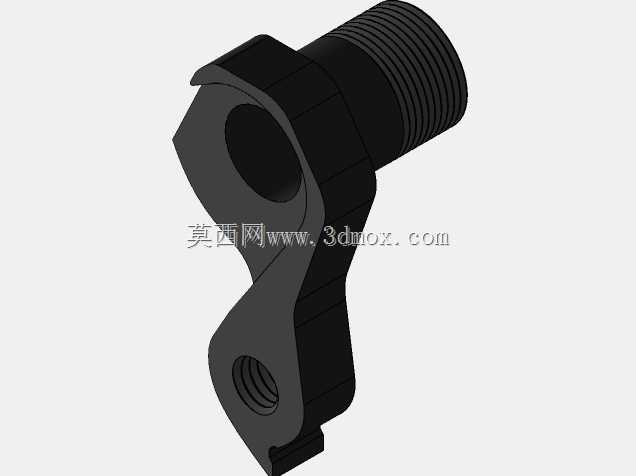

该结构应用于山地及长途骑行类自行车的后轮装配环节，是连接车架后轮位、轮组与变速系统的核心承载部件，直接决定后轮安装定位精度、制动受力传导路径以及变速系统尾端的支撑刚性。日常骑行场景中，后轮承受的路面冲击、制动力矩、踩踏传动载荷都会通过该总成传递至车架后三角，同时变速器吊架作为后拨的安装基准，其形位公差直接影响变速换挡的顺畅度与链条张紧稳定性，一旦吊架发生形变，会直接导致变速不准、掉链甚至飞轮与链条异常磨损的问题。从功能特性来看，该总成集成了后轮轴定位、碟刹安装座支撑、后变速器挂载三个核心功能，轴体采用贯穿式筒轴结构，相比快拆结构拥有更高的连接刚性，在颠簸路面越野骑行时可大幅减少轮组与车架间的旷量，避免刹车时出现蹭碟问题。设计过程中，轮毂间距设定为157mm的宽规格，适配宽幅越野轮组的安装需求，轴体两端的定位凸台与车架后叉的安装槽精准匹配，装配时可直接卡入定位，无需反复调整轮组居中位置；端部的锁紧结构采用螺纹旋紧方式，可提供足够的夹紧力，避免大强度骑行时轴体松脱。变速器吊架部分采用与轴座一体化的设计思路，相比单独外挂的尾勾结构，拥有更高的连接强度，可承受越野场景下意外磕碰的冲击力，吊架上的后拨安装孔位严格匹配标准变速器安装尺寸，可兼容同规格的市售后拨配件，同时吊架预设了形变溃缩区，在受到较大侧向冲击时会优先发生形变，避免冲击力直接传导至车架后叉造成车架不可逆损伤。安装边界方面，轴体总长度需匹配车架后叉开档尺寸，两端锁紧螺母的旋合长度预留足够的调节余量，碟刹安装座的端面与轴体轴线的垂直度控制在合理公差范围内，保证刹车碟片安装后与卡钳的平行度；吊架的安装平面与轮组飞轮片的相对位置经过精准校核，保证后拨导轮与飞轮齿片的对齐精度，避免换挡过程中出现链条跳齿的问题。轴体表面做了黑化防锈处理，可应对雨天骑行、泥水侵蚀的使用场景，端部的锁紧螺帽采用标准六角结构，可使用常规修车工具进行拆装维护，无需特殊专用工具，降低户外骑行故障时的维修难度。
