浮钳式通风盘制动结构三维数模

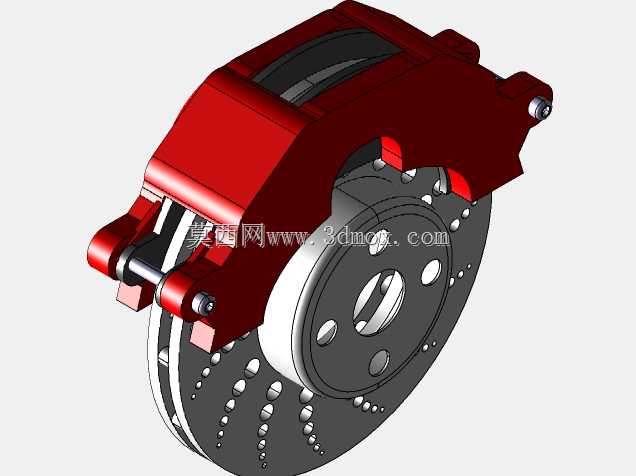

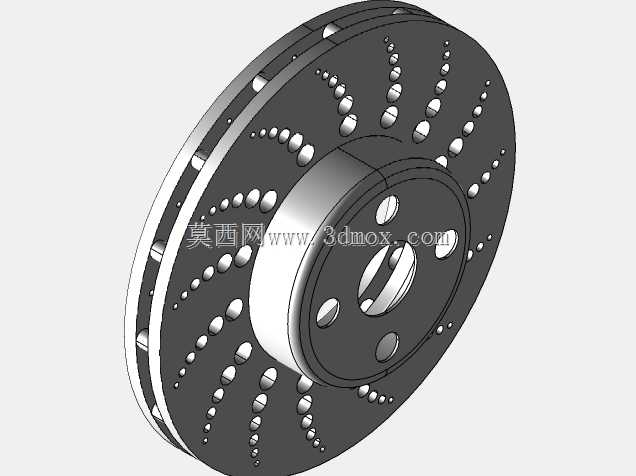

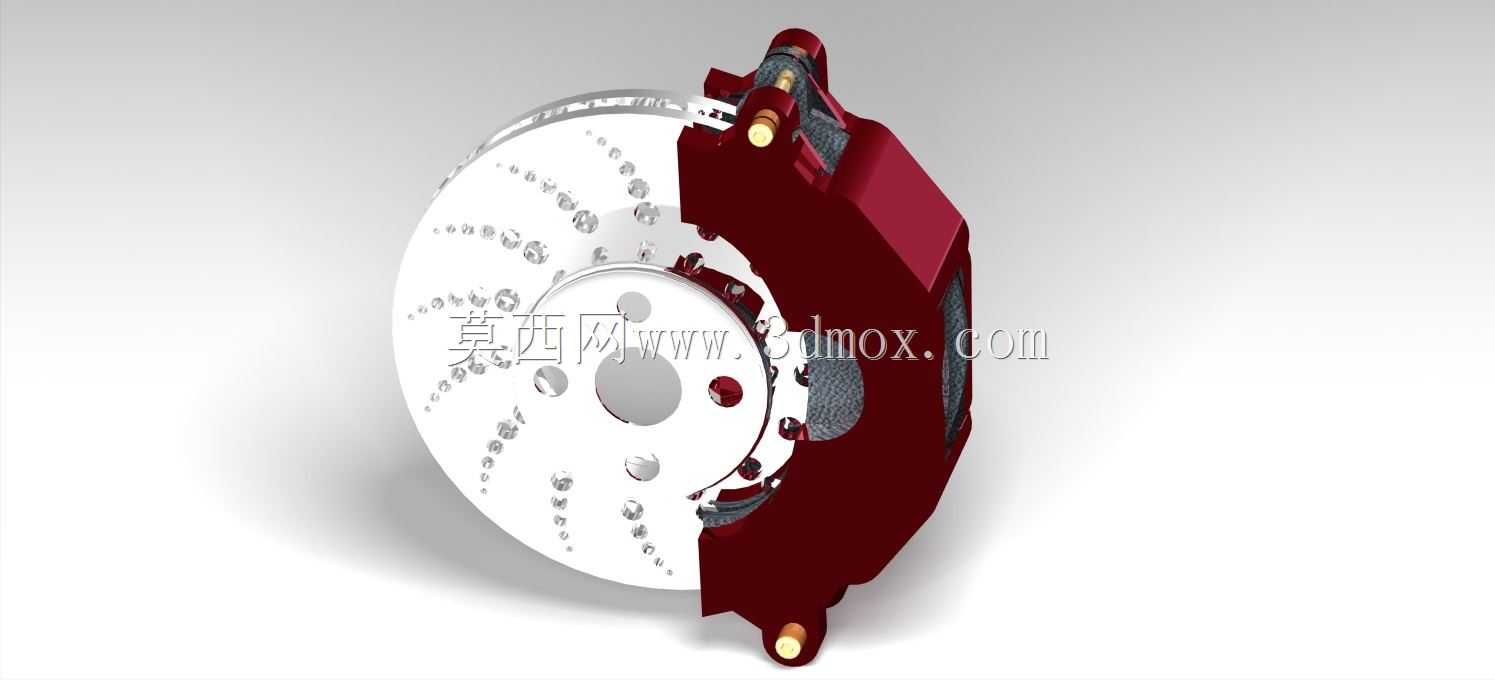

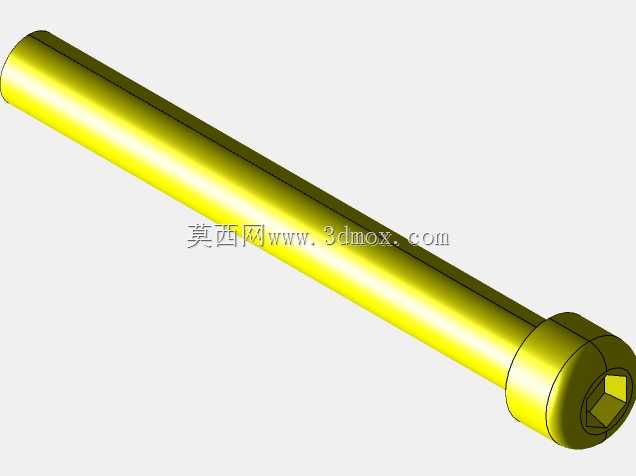

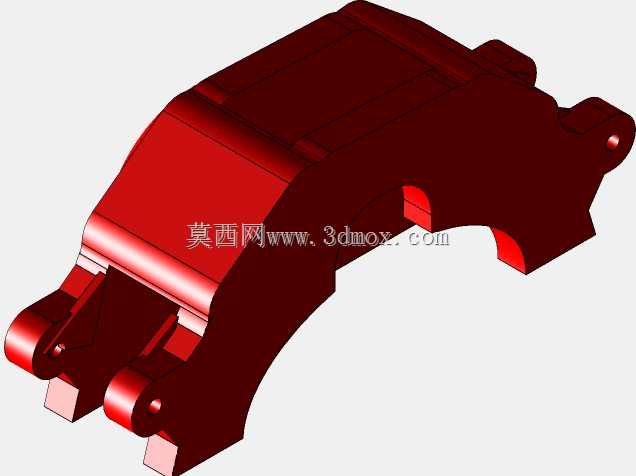

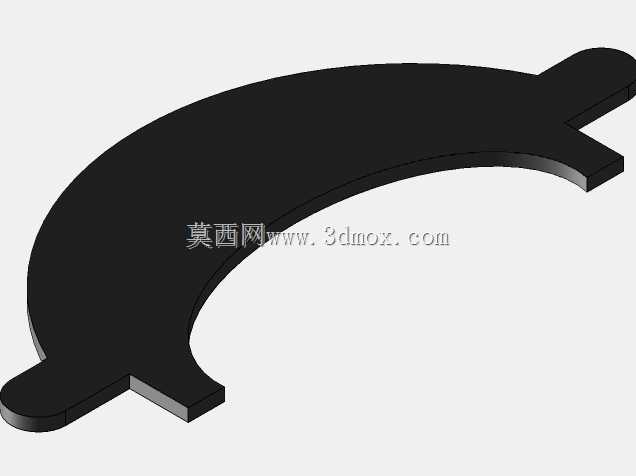

这套制动结构的数模还原了量产乘用车辆常用的浮钳式盘式制动总成，日常在乘用车前轮、多数性能车四轮的制动场景中广泛应用，核心作用是将车辆行驶的动能通过摩擦副的滑动摩擦转化为热能散出，实现车辆减速、驻车保持的功能，直接决定整车制动距离、制动稳定性与连续制动抗热衰性能。从结构设计逻辑来看，制动盘采用通风式结构，内部设置径向导流散热筋，车辆行驶时随轮轴转动的制动盘会带动空气从盘心流入、沿散热筋从外缘甩出，形成主动风冷通路，相比实心盘能提升30%以上的连续制动散热效率，避免高温下摩擦系数骤降引发的制动失效；制动盘盘面钻设多组径向排列的散热孔，除了进一步提升散热效率外，还能在摩擦片与盘面接触时刮除摩擦片表面的磨屑，避免磨屑夹在摩擦副之间引发制动抖动，同时也能排走雨天盘面的水膜，缩短湿滑路面的制动响应时间。卡钳部分采用浮钳式设计思路，相比定钳结构减少了一侧的活塞与液压油路，整体重量更轻，安装所需的轮边空间更小，制动时液压推动内侧活塞压向制动盘，反作用力带动卡钳本体沿导向销滑动，让外侧摩擦片同步压靠制动盘，实现两侧夹紧制动；卡钳本体集成了摩擦片限位结构、导向销安装位、制动液流道与放气螺钉接口，安装边界与轮边转向节的安装孔位完全匹配，摩擦片磨损到极限位置时的报警片安装位也做了预留，不需要额外修改周边结构就能直接适配装车。从安装边界来看，制动盘的中心定位孔、轮辋螺栓孔的节圆直径完全匹配对应级别车型的轮毂安装尺寸，制动盘的有效摩擦半径、卡钳的外轮廓尺寸避开了轮辋内部的辐条空间，不会出现装车后卡钳蹭轮辋的问题；卡钳的安装支架定位面与转向节的安装面共面，导向销的滑动行程预留了摩擦片全生命周期的磨损补偿量，不需要频繁调整间隙，制动盘与轮毂轴承的配合面设置了定位止口，保证制动盘转动时的端面跳动量控制在0.05mm以内，避免制动时方向盘抖动。这套数模完整还原了制动盘、卡钳本体、活塞、摩擦片、导向销、安装支架的所有配合关系，摩擦片与制动盘的初始间隙设置为0.1mm左右，既不会出现拖磨阻力，也能保证制动时的踏板行程在合理范围内，卡钳上的防尘套、密封圈的安装槽结构也做了准确还原，能直接用于结构校核、制动系统匹配计算或者教学演示场景。
