基于曲面造型模块的双门运动轿跑概念设计

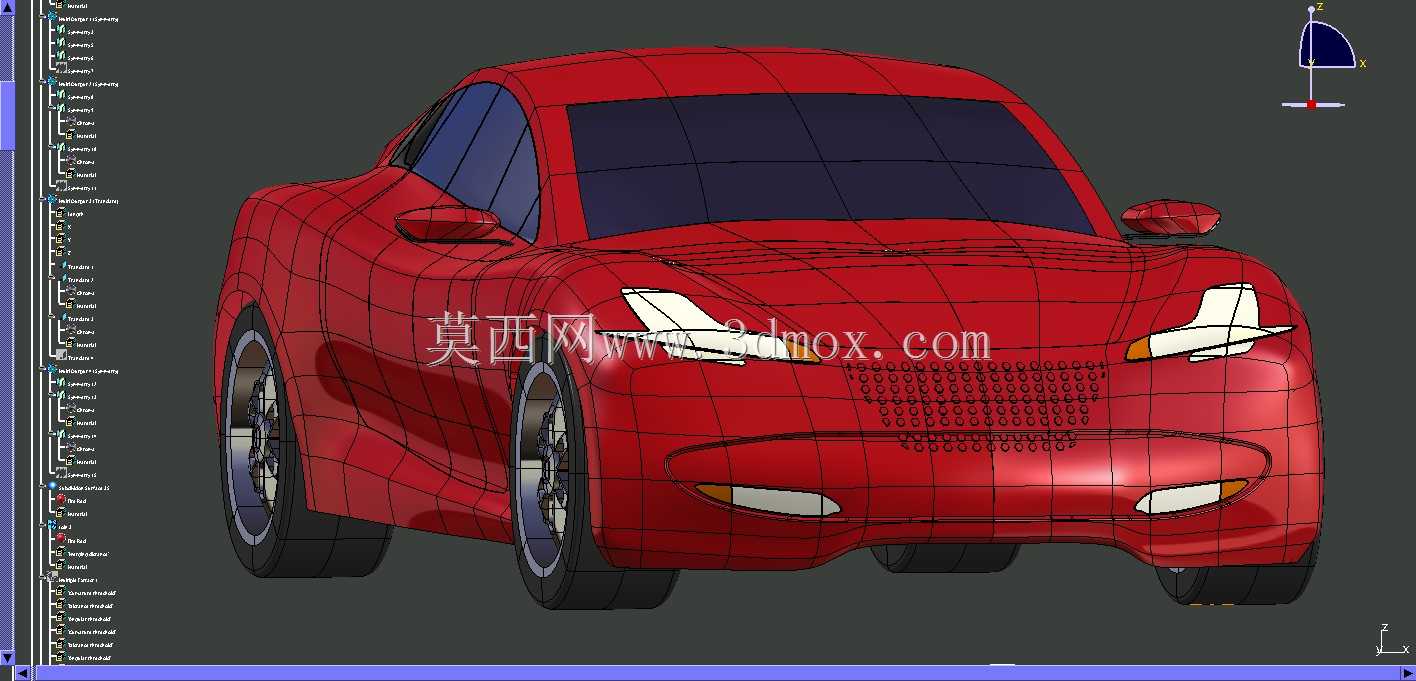

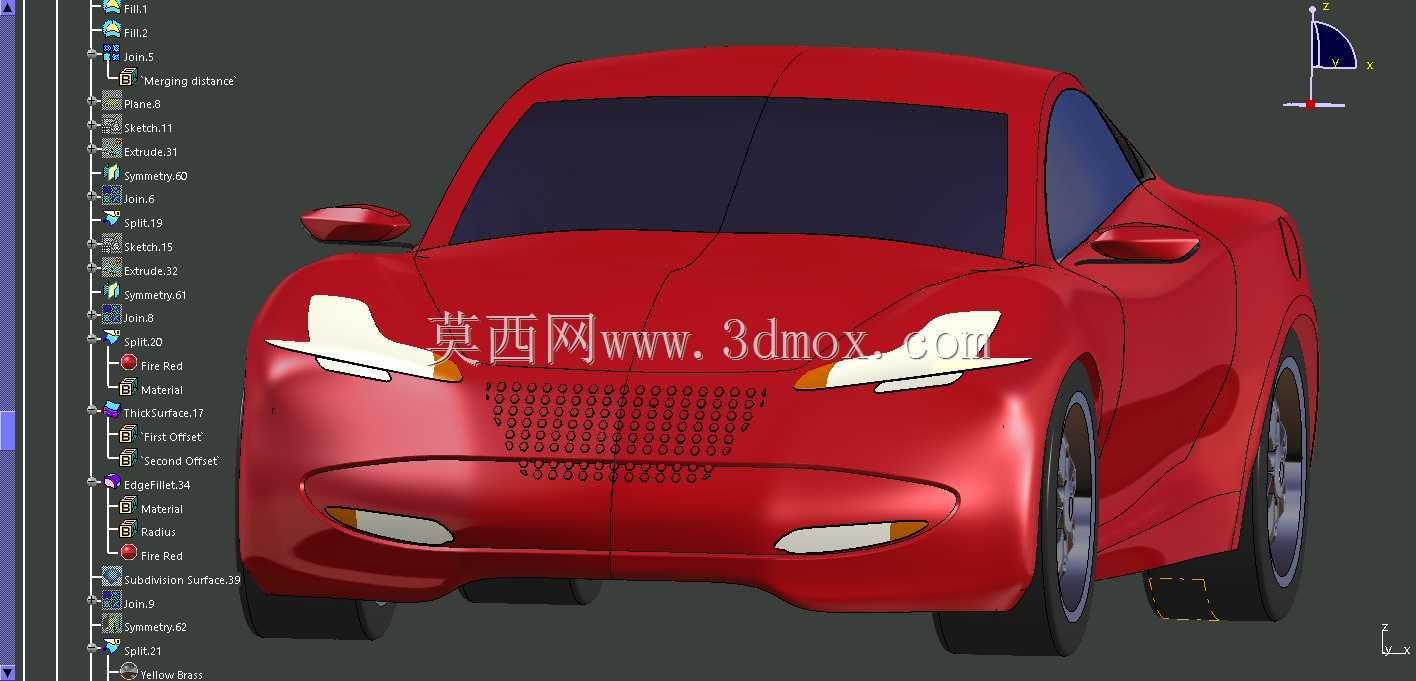

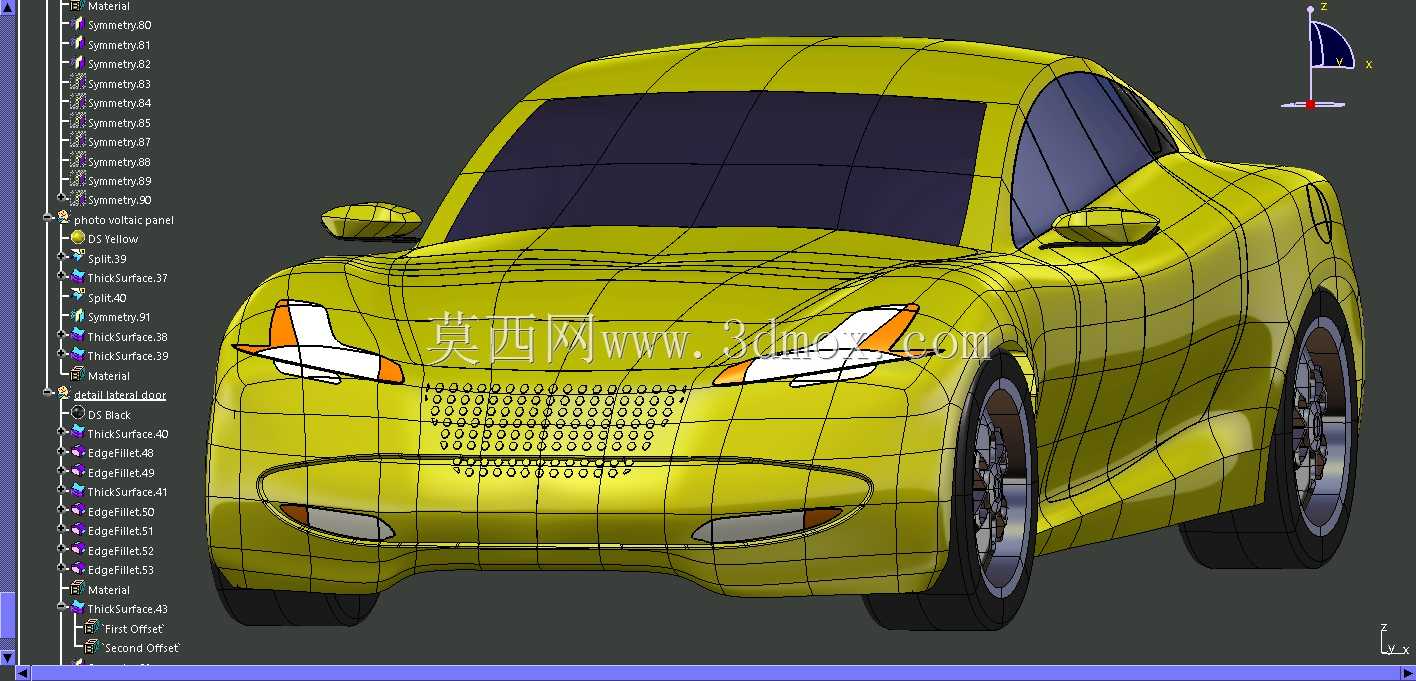

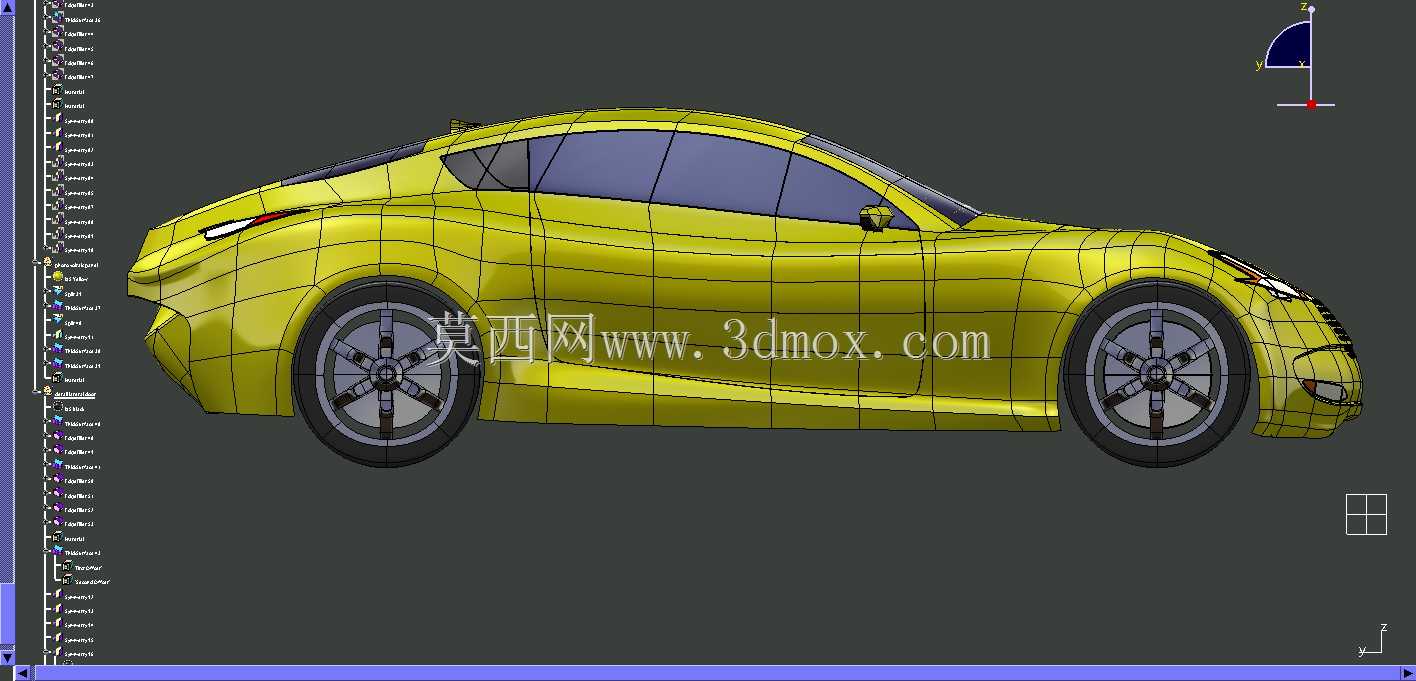

　　这款概念轿跑的造型开发全程依托自由曲面造型模块完成，区别于传统量产车先做硬点约束再搭建A级曲面的流程，设计初期直接从车身侧面的张力曲面入手，先勾勒出肩线从翼子板贯穿至车尾的流畅走势，再逐步调整轮拱处的外凸弧度，让曲面在侧光下能形成连续的光影反射带，兼顾运动感与曲面顺滑度。前脸部分没有沿用传统燃油车的大尺寸进气格栅结构，而是采用点阵式封闭布局，既适配新能源动力的散热需求，也能通过点阵排列的疏密变化强化车头的视觉宽度，前大灯组与前保险杠曲面做了完全融合处理，灯组边缘与引擎盖曲面的G2连续公差控制在0.02mm以内，避免后续实体模型制作时出现棱线突兀的问题。车身侧面采用短前后悬的布局，轴距与车长的比例控制在0.6左右，

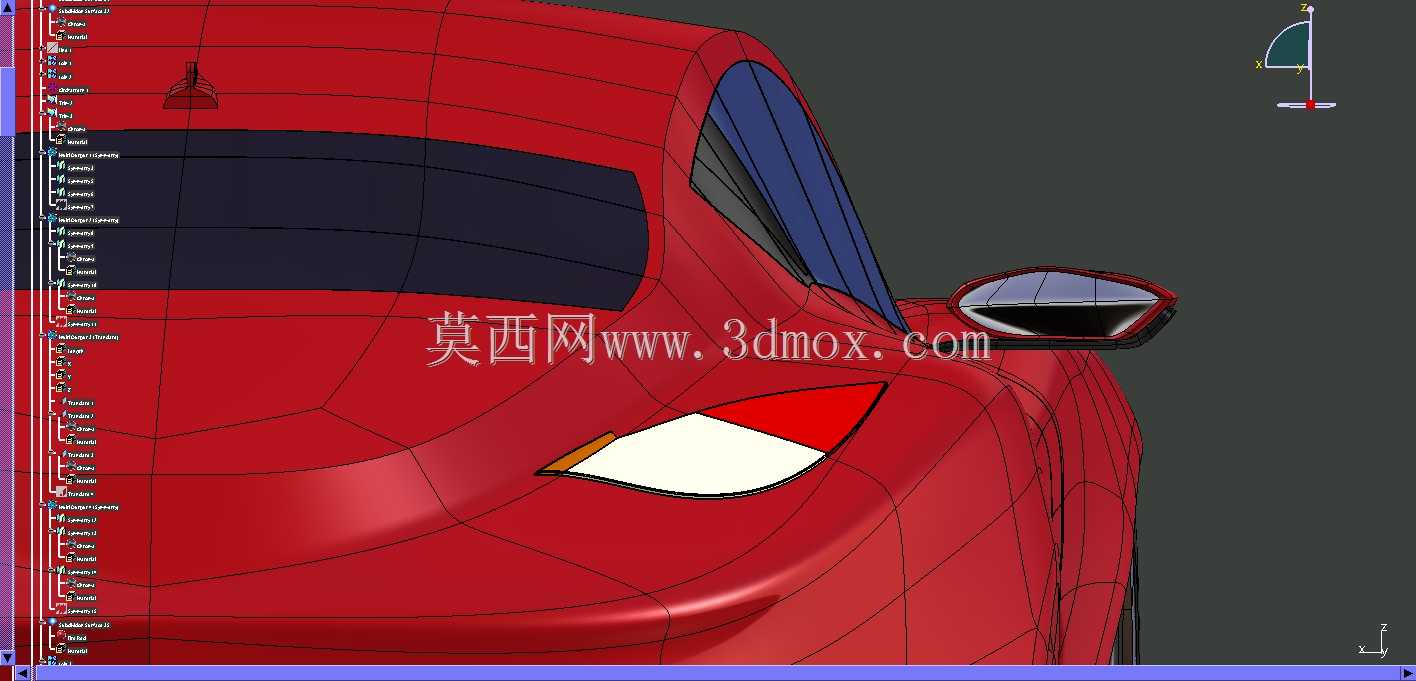

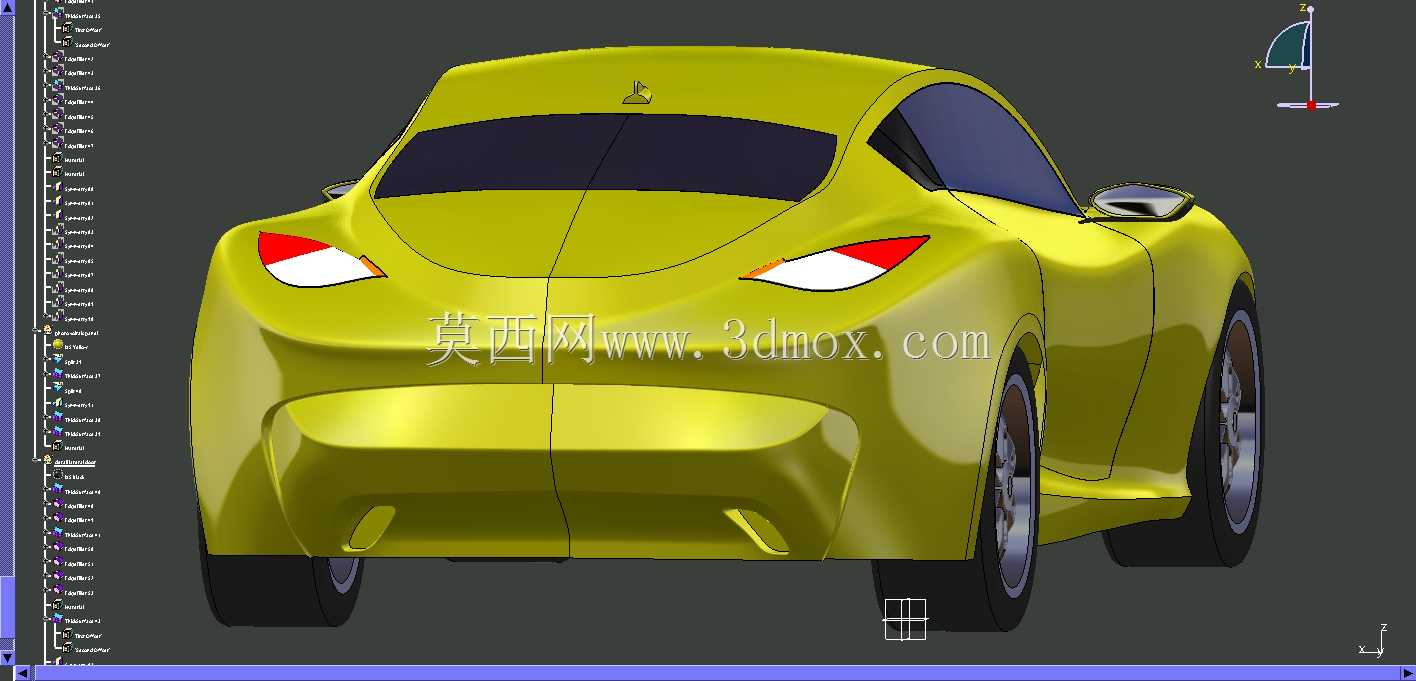

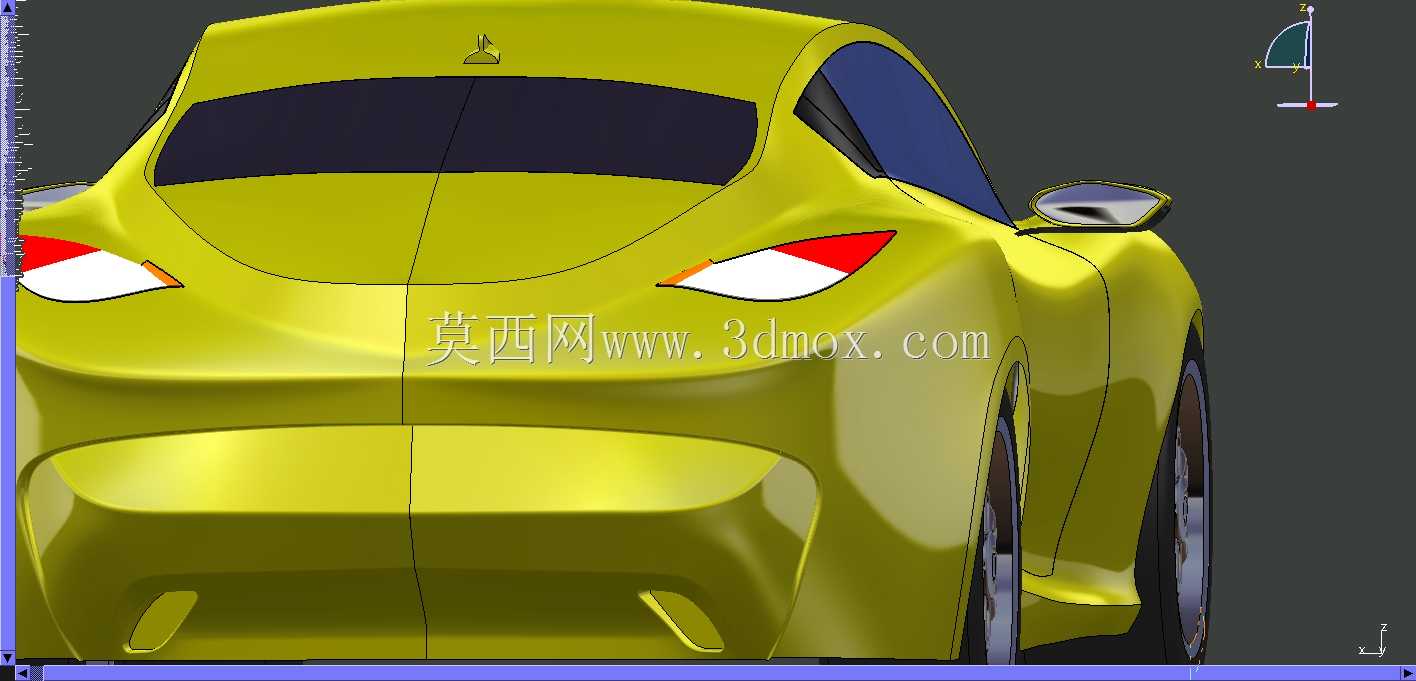

　　能在视觉上拉长座舱的横向空间感，车门采用无框式结构设计，外后视镜与车门曲面做一体化衔接，减少高速行驶时的风阻涡流。轮眉处的曲面特意做了轻微外扩处理，预留了19寸轮毂的安装边界，轮胎与轮眉之间的间隙控制在两指左右，兼顾低趴视觉效果与日常行驶的悬架跳动余量。车尾部分采用快背式溜背造型，后挡风玻璃与尾箱盖曲面自然衔接，没有生硬的折线转折，后保险杠下方预留了扩散器的安装位置，能在高速行驶时梳理车底气流，提升行驶稳定性。这类曲面主导的概念车模型，主要用于车企前期造型评审、风洞仿真验证环节，也可作为工业设计专业曲面建模教学的实操案例，建模过程中需要反复调整曲面的控制点权重，确保每一块曲面都能达到曲率连续要求，避免出现曲面褶皱、反光断层的问题，

　　同时所有外覆盖件的分缝位置都提前做了预留，方便后续结构设计阶段拆分钣金件、安装密封胶条与卡扣结构，不会因为前期曲面造型的问题导致后续结构设计出现干涉。座舱部分的曲面也做了同步处理，仪表台与车门内饰板的衔接曲面和外饰曲面的设计语言保持统一，没有出现内外饰造型脱节的问题，整个模型的曲面数量控制在合理范围，不会因为冗余曲面导致后续数据转换时出现破面问题。
