梅赛德斯奔驰三叉星徽立体车标

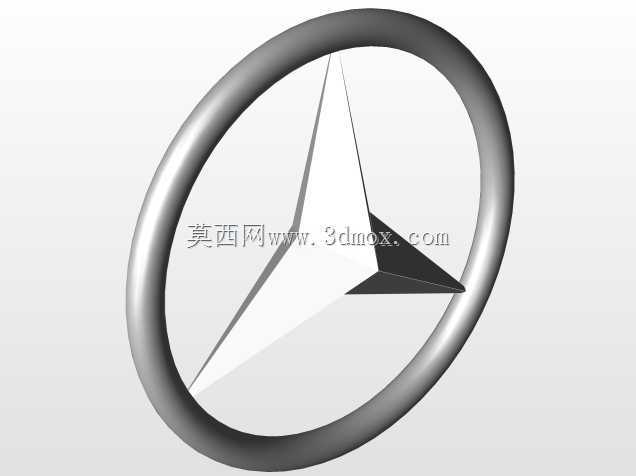

　　在整车外饰件开发流程中，车头徽标属于品牌识别度最高的外观件之一，其三维数据既要还原品牌视觉特征，也要满足装车后的间隙面差、安装定位与耐久要求。该模型围绕梅赛德斯-奔驰经典三叉星徽展开，外环采用圆润闭合的环形轮廓，星徽三肢沿圆周方向均匀分布，相邻肢臂夹角保持120度，使标志在正视、侧视与不同光照角度下都具备稳定的识别性。

　　从结构形态看，环形边框并非简单平面薄片，而是带有连续过渡的弧面厚度，边缘做圆滑收束，可降低注塑或电镀后的应力集中。三叉星主体由中心向环体内壁延伸，肢臂表面采用折面与斜面组合，中心区域隆起并向末端逐渐收窄，形成清晰的明暗分界线。这种处理方式能够在车身曲面、中网或尾门等安装位置上，借助环境光突出星徽的立体感，而不会因反光过强导致轮廓模糊。

　　实际装车场景中，该类标志常布置于前进气格栅中央、发动机舱盖前端或行李箱盖表面。设计时需要先确认安装基底的曲率，再决定标志背面采用平面贴合、定位柱卡接还是螺接固定。模型的环形外边界可作为与安装孔、装饰底座或背胶区域匹配的基准；星徽背面需预留足够的平整区域，以容纳卡扣、热熔柱或双面胶，同时避免外表面产生缩痕。若用于中网，标志整体厚度要控制在格栅饰条的容纳范围内，防止与机罩锁、传感器或盖板发生干涉；若用于尾门，则需考虑开启关闭时的振动边界，以及洗车、雨水冲刷条件下的边缘密封。

　　建模过程中，外环与三叉星的交接位置是重点。三肢末端与环体内壁相连，若连接处尖角过多，脱模时容易出现拉伤，电镀时也会产生电流集中，造成局部积瘤或色差。因此该模型在根部保留连续圆角，使曲面过渡顺畅，同时不破坏三叉星原有的锐利视觉比例。正面高光面与侧面阴影面的转折线需要保持对称，任何一条肢臂的角度偏差都会在装配后被迅速放大，影响品牌标志的严谨感。

　　在尺寸与边界控制上，外环直径决定标志在整车上的视觉权重，厚度则影响与周边饰条的层级关系。工程验证阶段通常会把该数据放入整车外饰数模中，检查人眼站立视角、行车视角以及近距离观察时的比例协调性；同时校核雨刮、前视摄像头、雷达罩等周边件的空间关系。对于需要发光的版本，还可在环形边框或星徽背面预留导光件与线束通道，但基础外形仍需保持外表面完整，避免因功能增加而破坏徽标轮廓。

　　该三维结构可直接用于外观评审、安装面匹配、饰板开孔以及工装定位。通过对称约束控制三肢角度，通过连续曲面控制边缘质量，能够让标志在不同工艺条件下保持一致的品牌形态，为后续模具加工、样件制作和整车装配提供可靠依据。
