带侧装凸台多孔连接轮缘法兰结构

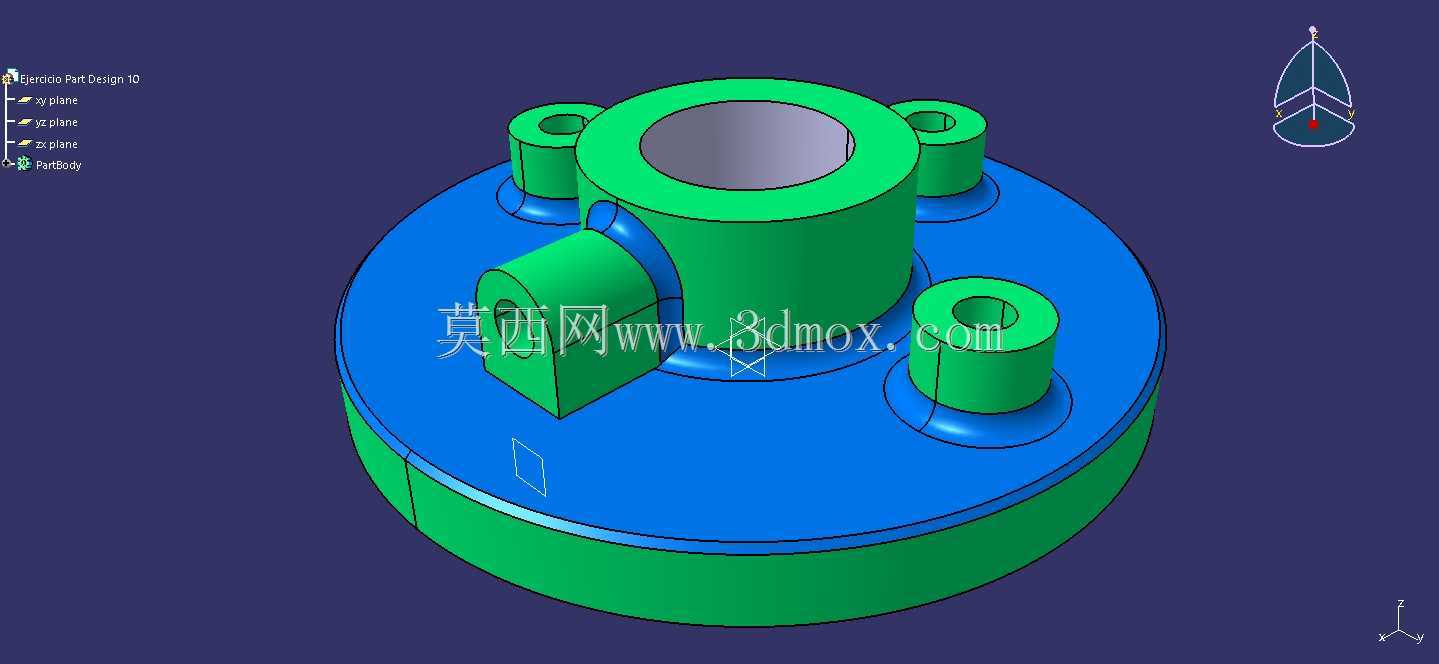

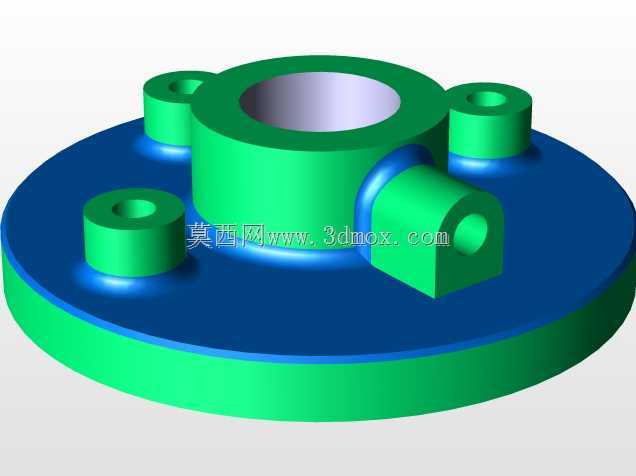

　　该轮缘法兰结构以圆盘形基体作为承载主体，中心设置贯通大孔，用于主轴、轴套或管路的穿设与定心，孔壁与中心凸台形成连续配合面，可承担径向定位与周向限位作用。基体上方沿圆周均布三处带孔圆柱凸台，孔道贯穿圆盘，能够通过螺栓、销柱实现与上层构件的多点紧固；均布布局有利于把装配预紧力分散到整个盘面，降低局部应力集中，同时在旋转或受载工况下保持较好的对称性。圆盘侧部额外延伸出一个带横向孔的方块凸台，该结构并非简单装饰，而是为侧向连杆、定位销、传感器支架或辅助操作件提供安装接口，使法兰不再局限于端面轴向连接，能够兼顾周向或径向附件的固定需求。从实际使用看，这类结构常见于需要中心回转定位、周边螺栓锁紧并附带侧向限位的装置中，例如工装夹具回转座、

　　轻型传动组件连接盘、检测设备支架以及自动化执行机构的过渡连接件。设计时先确定中心孔直径与配合公差，再依据外部连接件的螺栓分布圆确定三个安装孔位置，侧凸台的横向孔轴线则需与中心孔轴线保持明确的位置关系，避免装配后发生干涉。圆盘外缘采用连续轮缘形式，既提高基体刚性，也可在搬运、装配时作为握持或找正边界。底部平整端面适合直接贴合安装面，上端凸台高度用于补偿被连接件厚度，侧凸台突出尺寸则需控制在整机包络范围内，防止与相邻护罩、管线或运动部件发生碰撞。建模过程中应重点保证各孔位同轴度、端面平行度以及凸台过渡圆角，圆角能够缓解铸造或机加工后的应力集中。整体结构没有复杂曲面，特征清晰，适合通过拉伸、切除、阵列和圆角命令完成；在工程图中需标注中心孔、三处安装孔分布圆、侧凸台孔径及关键中心距，以便加工与检验。该件在装配中承担定位、连接和载荷传递作用，其孔位布置和凸台形式直接决定后续附件扩展能力。
