汽车通用电子控制单元壳体结构设计

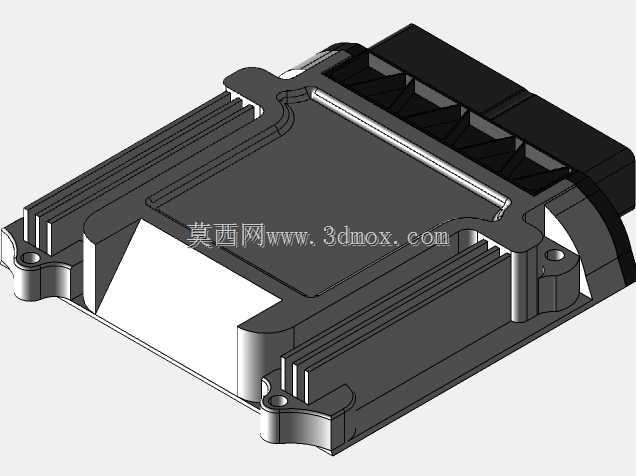

　　ECU壳体在整车电气架构里承担的角色并不只是一个外罩，它同时决定接插件位置、PCB固定方式、密封路径以及与车身钣金或支架的装配关系。这个模型把上盖、底座、侧边连接器和安装耳片作为一个整体来表达，能够直接用于机舱布置校核、线束走向确认和周边件间隙检查。

　　从实际装车场景看，这类控制单元常布置在发动机舱、仪表板内侧或蓄电池附近，工作环境里存在振动、温变、泥水飞溅和电磁干扰。壳体外侧的加强筋并非装饰结构，而是用于提高薄壁件的抗弯和抗扭刚度，避免车辆长期颠簸后出现连接松动、密封面变形或电路板受力。底座边缘预留的凸台和孔位用于穿设紧固件，安装时需要结合支架平面度、螺栓规格和扭矩要求判断压紧是否均匀。

　　接插件区域位于壳体一侧，模型中黑色插接段与灰色壳体形成明显分界。结构设计时，连接器朝向要优先服务于线束装配：插头应留有手握空间，不能被附近管路、梁体或保险盒遮挡；出线方向还要考虑线束弯折半径，避免接插件根部长期承受拉拽。壳体内部通常需要设置PCB支撑柱、定位柱和卡扣位，这些特征虽然在外观图上不完全可见，但外部壁厚、筋位和螺丝柱位置已经能反映内部布局思路。

　　外形方面，该模型采用近似矩形的扁平盒体，主体轮廓规整，便于在有限空间内堆叠布置。四角不是尖锐直角，而是做了过渡和局部加厚，既能降低应力集中，也能在自动化装配或维修取放时减少磕碰。顶部大平面适合贴装铭牌或工艺标识，侧面阶梯结构则有助于提高上下盖配合精度。若用于密封型ECU，上下盖分模线附近需要进一步设计密封圈沟槽、涂胶槽或激光焊接筋；若用于非密封舱内，则可通过卡扣和螺钉组合降低装配成本。

　　安装边界上，最需要关注的是接插件端面到安装孔的距离、壳体最低点与支架的间隙，以及盒体高度方向与引擎盖、饰板或线束的安全距离。模型把这些几何关系表达得比较清楚，结构工程师可以据此判断是否需要增加减振垫、调整安装脚角度，或者把连接器移到更利于维护的一侧。对于整车布置、底盘电气设计和零部件逆向建模来说，这种壳体模型的价值在于把抽象的电气控制模块转化为可测量、可干涉检查的实体边界。
