四缸发动机排气歧管结构设计

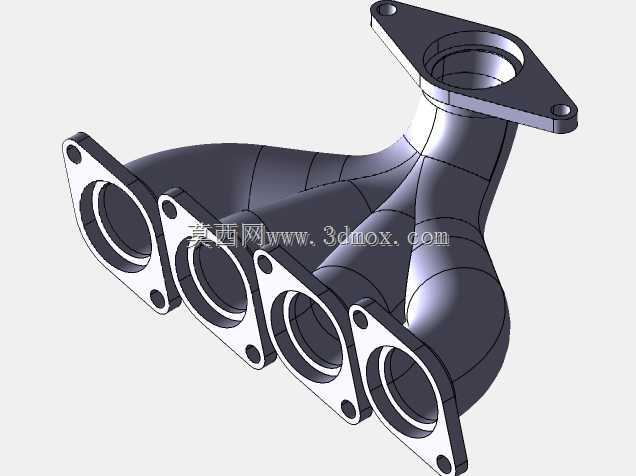

　　该排气歧管采用四进一出的管路布局，四个进气法兰沿直线等距排布，用于对接直列四缸发动机缸盖排气侧，将各缸燃烧后的高温废气汇总后，经顶部出口法兰送入下游三元催化器或涡轮增压器入口。在整机排气系统中，歧管处于缸盖与后处理装置之间，直接决定各缸排气背压的均匀性、脉冲干涉程度以及暖机阶段的催化器起燃速度，是影响发动机充气效率与排放表现的关键受热零部件。

　　从结构特征看，四个支管采用渐变弯曲的流线型流道，内壁过渡圆滑，避免急剧折角造成的局部涡流与排气阻力；支管长度经过协调，可在一定转速范围内利用排气脉冲形成谐振效应，提升扫气效果。进气侧法兰为整体式平板结构，每个气道周围布置两个螺栓孔，孔位与缸盖螺纹孔严格对应，密封面平面度需满足高温密封要求；出口侧法兰采用菱形双耳安装结构，中心大孔为废气汇总通道，两侧螺栓孔用于紧固下游连接法兰，安装边界清晰，便于在发动机舱有限空间内完成装配。

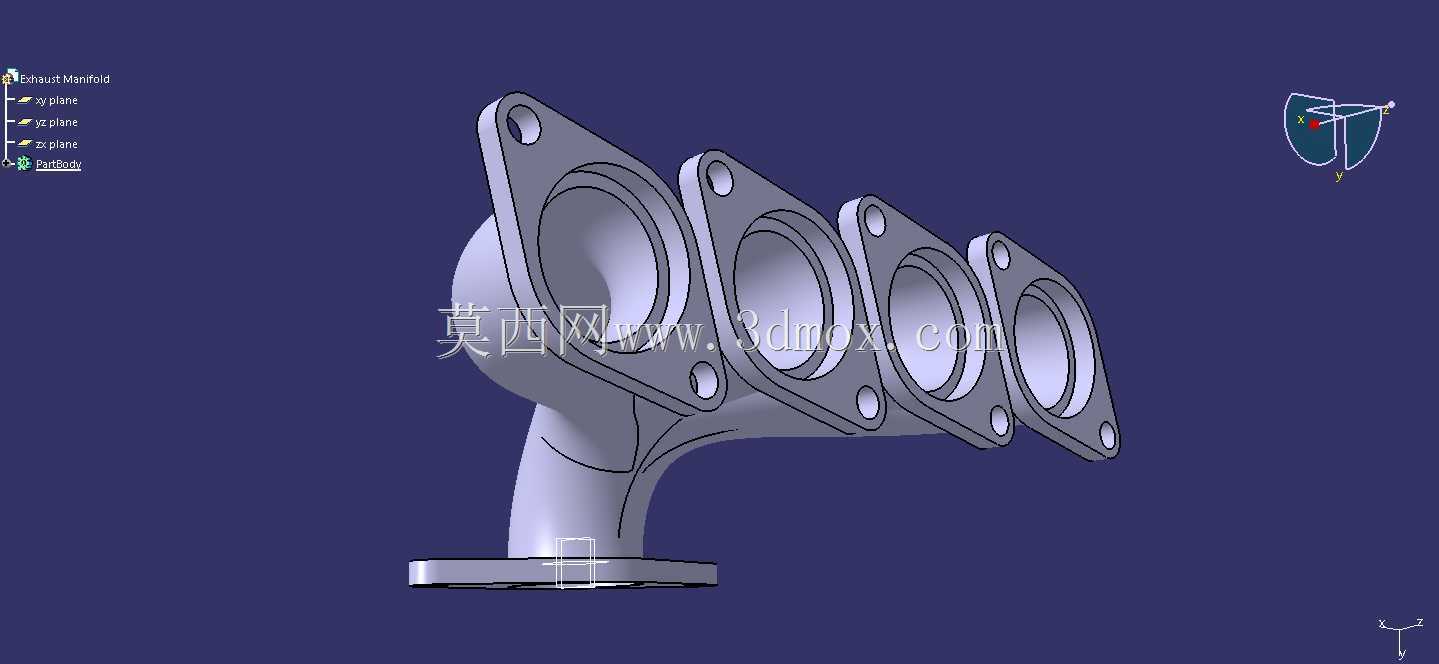

　　建模过程中需重点控制流道中心线的曲率变化、管壁厚度的连续性以及法兰与支管交接处的圆角过渡。交接圆角不仅能降低铸造时的应力集中，也可减少热循环下产生的热疲劳裂纹；管壁厚度需兼顾耐热强度、铸件工艺性与整机重量，过薄易在高温交变载荷下开裂，过厚则会增加热容量并延缓催化器起燃。法兰密封面需预留适当的加工余量，螺栓孔周边应保证足够的压紧面积，防止长期使用后出现翘曲漏气。

　　在实际装车场景中，该类歧管需承受发动机启停带来的剧烈温度变化，以及相邻缸点火顺序造成的非均匀热冲击。设计时通常结合排气温度场分布，在支管交汇处与法兰根部进行热结构校核，确认热变形不会导致密封面失效或管路干涉。外形尺寸方面，整体宽度由四缸缸盖排气孔距决定，高度与出口方向受发动机舱周边隔热罩、防火墙及管线布置约束，出口法兰角度需保证与后处理模块的对接轴线一致，避免装配时产生附加安装应力。该结构可用于自然吸气机型的排气系统方案验证，也可作为增压机型歧管段的基础结构参考。
