乘用车七辐双色铝合金轮毂结构设计

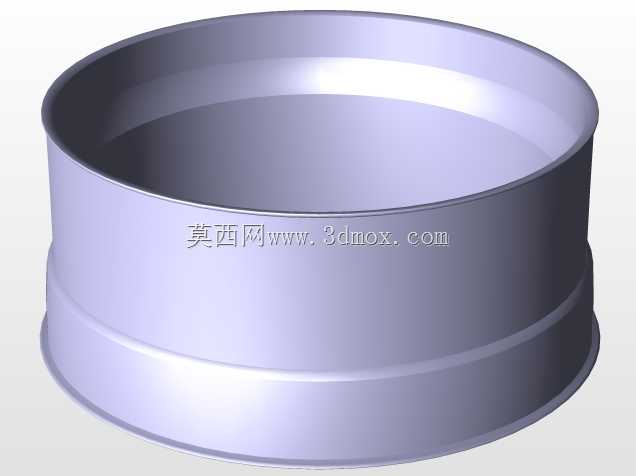

这款轮毂的设计首先围绕乘用车日常行驶的载荷边界展开，轮辋部分采用深槽式结构，适配常规子午线轿车轮胎的安装需求，轮缘处做了加厚翻边处理，能够应对轮胎拆装时的撬压作用力，同时在车辆过坑洼路面时，避免轮缘受冲击变形导致轮胎漏气。中心安装面设置了五处螺栓孔，孔位同轴度公差控制在0.02mm以内，匹配主流紧凑型乘用车的轮毂轴承安装节圆尺寸，中心定位孔与轴头采用过渡配合，保证高速行驶时轮体的动平衡精度，避免出现方向盘抖动的问题。七辐式的辐条设计并非单纯追求外观效果，每根辐条都做了变截面处理，靠近轮心的位置截面厚度更大，向轮辋延伸的过程中逐渐收窄，这种结构可以在保证辐条整体抗弯强度的前提下，降低轮体的整体重量，减少簧下质量，提升悬架的响应速度。辐条表面做了双色处理，切削面与深色涂装区域的分界处做了圆角过渡，避免应力集中，在车辆经过颠簸路面、辐条承受交变弯曲载荷时，不会在分界位置产生疲劳裂纹。轮辋内部的气门嘴孔位置做了局部加厚，避免安装气门嘴时孔位开裂，同时预留了平衡块的安装空间，不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定，不会在高速旋转时被甩出。在实际装车场景中，这款轮毂适配17英寸规格的轮胎，轮辋宽度适配215到235胎宽的轮胎，能够满足家用轿车日常城市通勤、高速行驶的使用需求，辐条之间的镂空空间足够容纳刹车卡钳，即使后期升级大四活塞刹车套件，也不会出现辐条蹭卡钳的问题。设计过程中对轮体的散热性能也做了考量，辐条之间的镂空通道可以在车辆行驶时引导气流穿过，带走刹车系统工作产生的热量，避免长距离下坡时刹车过热衰减。轮辋的胎圈座位置做了滚花处理，增大与轮胎胎圈的摩擦力，在急加速或者紧急制动时，避免轮胎与轮辋之间出现相对滑动，保证动力传递和制动的可靠性。
