转轮式气动发射器圆筒弹巢结构设计

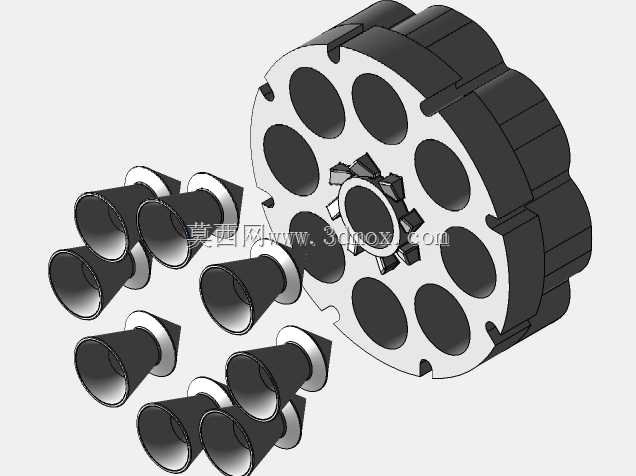

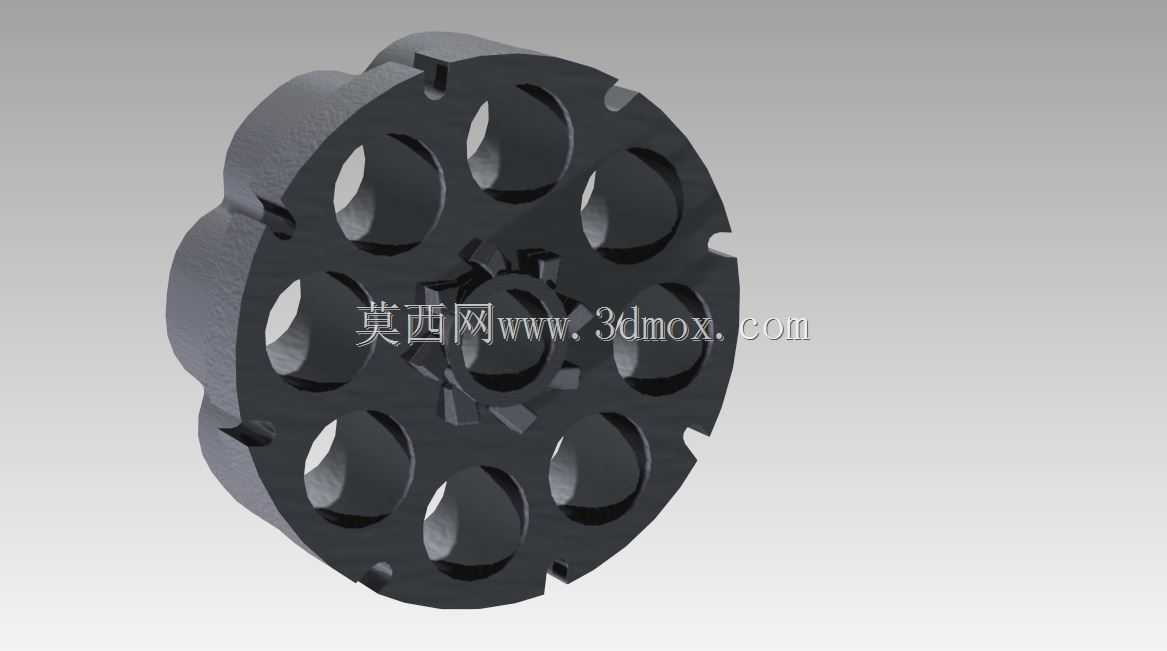

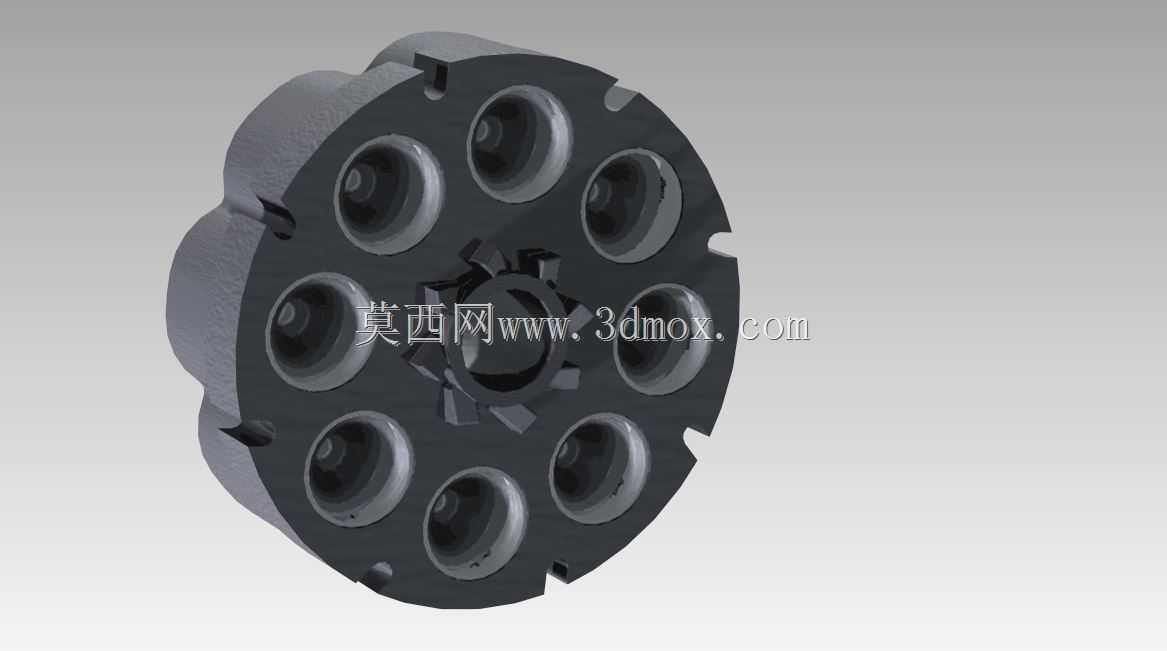

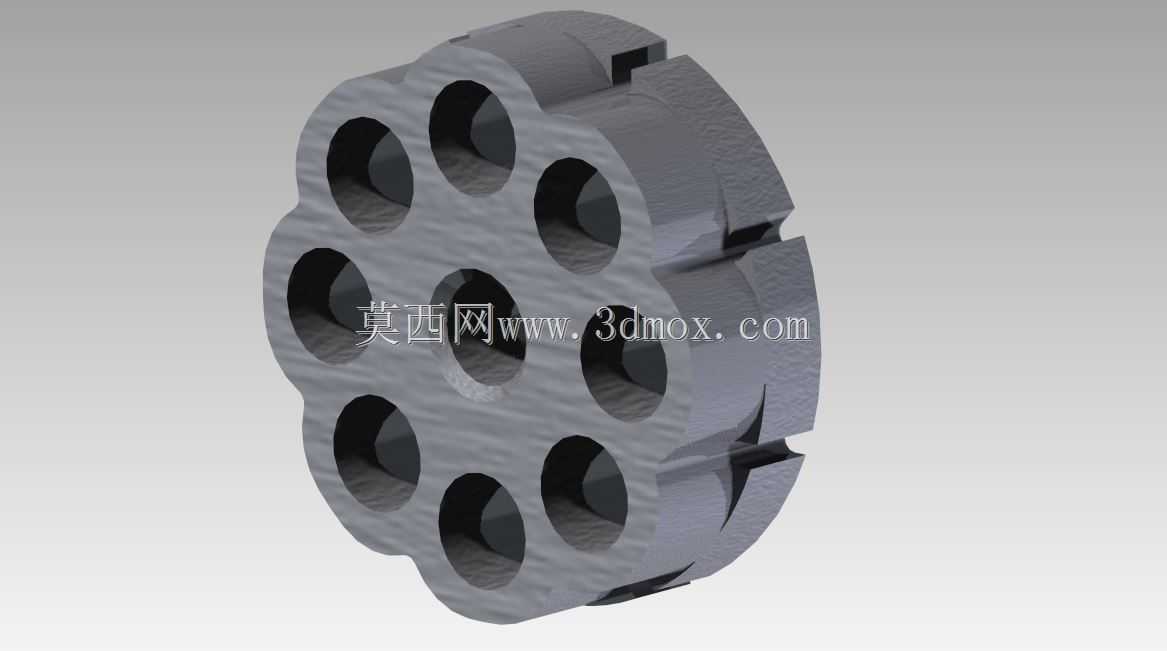

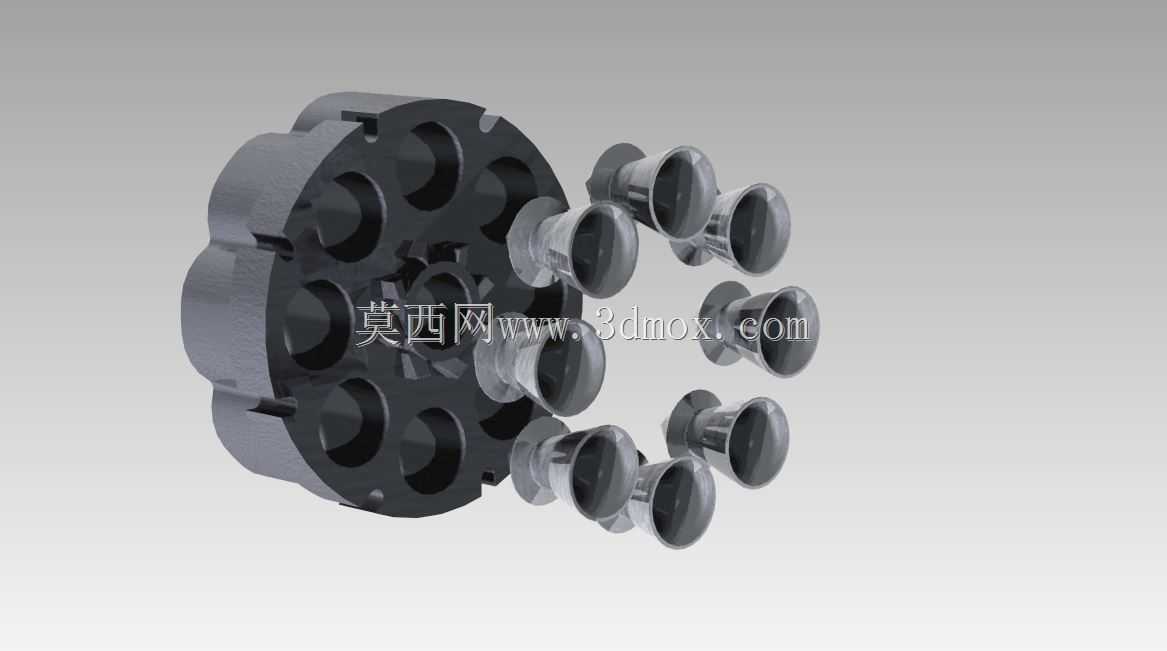

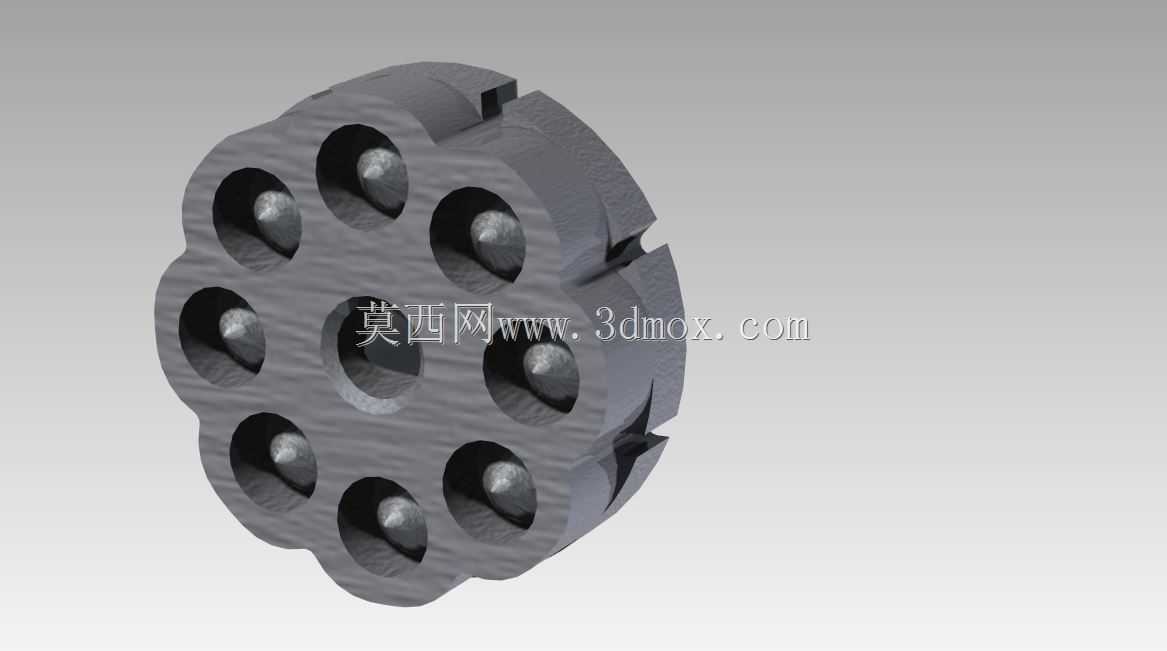

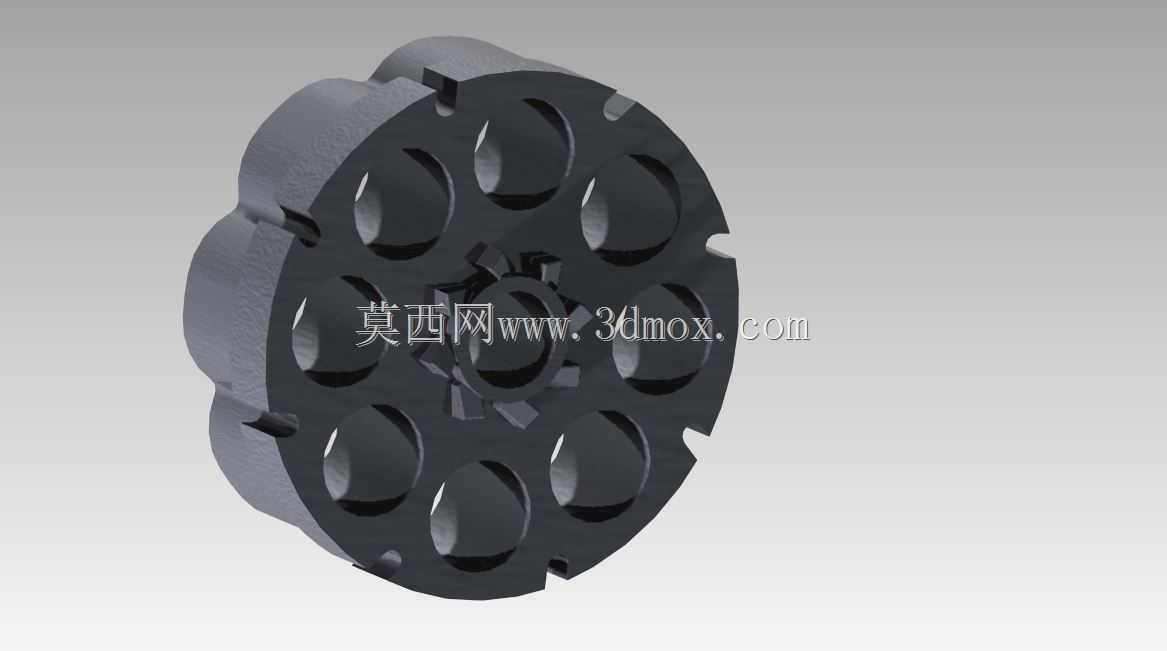

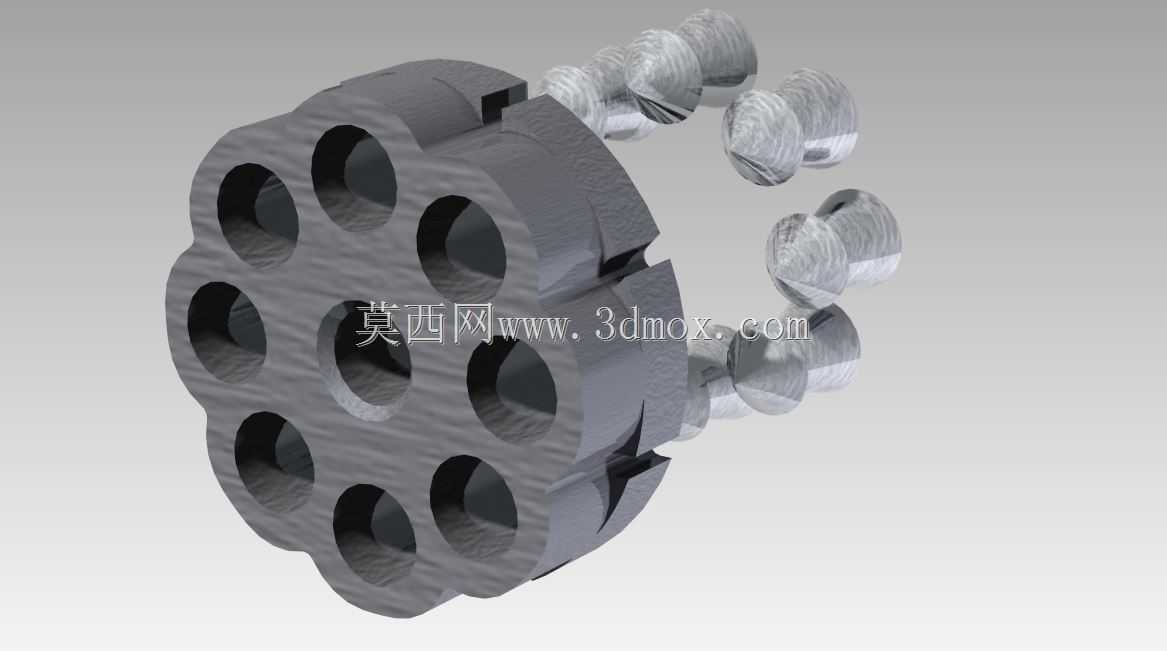

该圆筒弹巢是转轮类气动发射装置的核心供弹承载部件，主要适配小口径气动娱乐发射器的供弹需求，在休闲射击运动器材、影视道具发射器、模拟战术训练器材领域有广泛应用，承担弹丸周向存储、击发工位精准对位的核心功能。从结构设计逻辑来看，整体采用周向均布的弹容布局，外轮廓做花瓣式圆弧切边处理，并非传统正圆柱结构，这种设计一方面能够在保证单孔弹仓壁厚满足承压要求的前提下，尽可能压缩整体外径尺寸，降低发射器转轮仓的横向占用空间，让握持部分的结构更贴合手型；另一方面切边形成的定位卡槽可与发射器的棘轮转柄配合，实现击发时的单工位精准步进，避免转位过量导致的击发对位偏差。弹巢上的弹仓孔为等直径通孔设计，孔壁粗糙度控制在适配弹丸顺畅滑动的区间，既保证弹丸装填时无卡滞，也能在击发时让气压充分作用于弹丸尾部，减少漏气损耗。相邻弹仓孔之间的壁厚经过受力校核，可承受常规气动发射器的工作气压冲击，不会出现相邻仓窜气、结构开裂的问题。弹巢的轴向两端面做了平面度处理，与发射器架体的前后定位端面贴合时，能保证击发通道的同轴度，减少弹丸出膛时的偏转。外圆上的缺口结构同时兼顾转位驱动和手动退壳的操作空间，日常维护时无需额外工具即可手动转动弹巢完成退壳、装填操作。安装边界方面，弹巢的中心定位孔与发射器的中心转轴采用间隙配合，转动时无径向窜动，轴向通过前后端盖的限位台阶固定，预留的转动间隙可保证低温环境下也不会因材料收缩出现卡滞。整体结构无多余冗余设计，所有型面均服务于供弹、转位、承压三个核心功能，没有额外的装饰性结构，加工时可通过常规数控铣削一次装夹完成大部分型面加工，量产时的工艺性较好，装配时仅需与转位棘爪、击锤对位即可完成安装，调试环节无需复杂的配磨工序，适配同规格的多款转轮式气动发射器的改装与替换需求。
