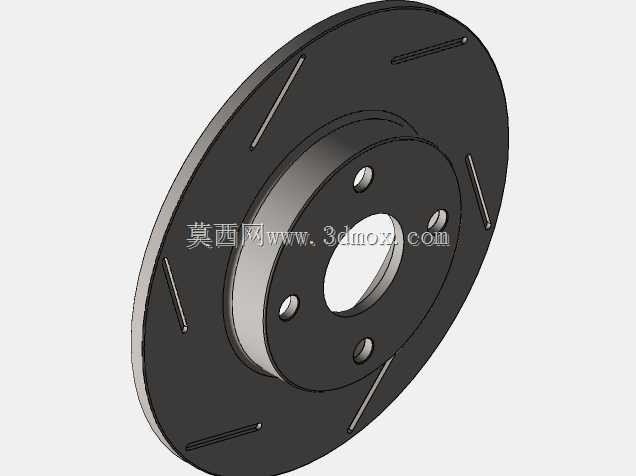

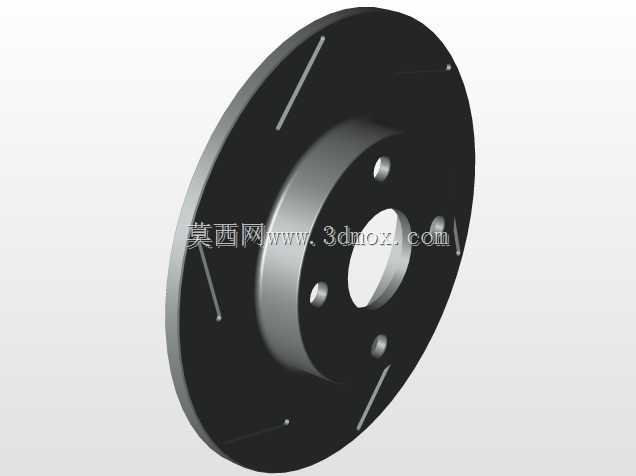

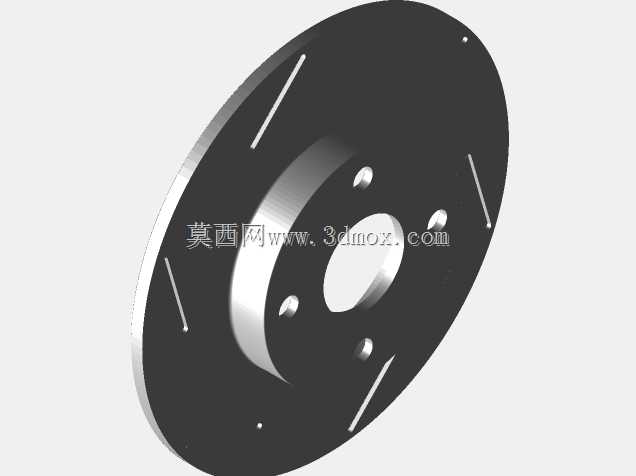

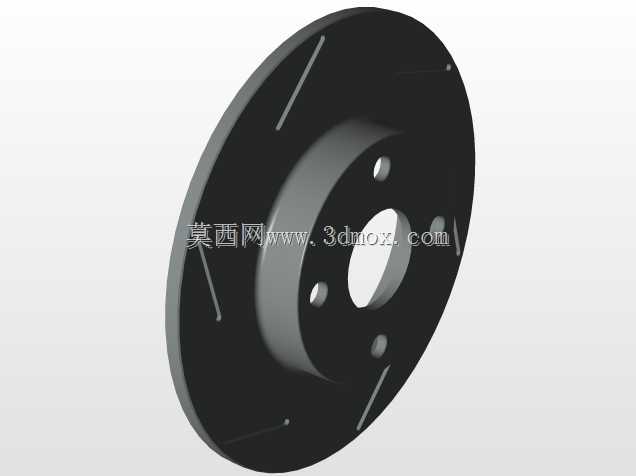

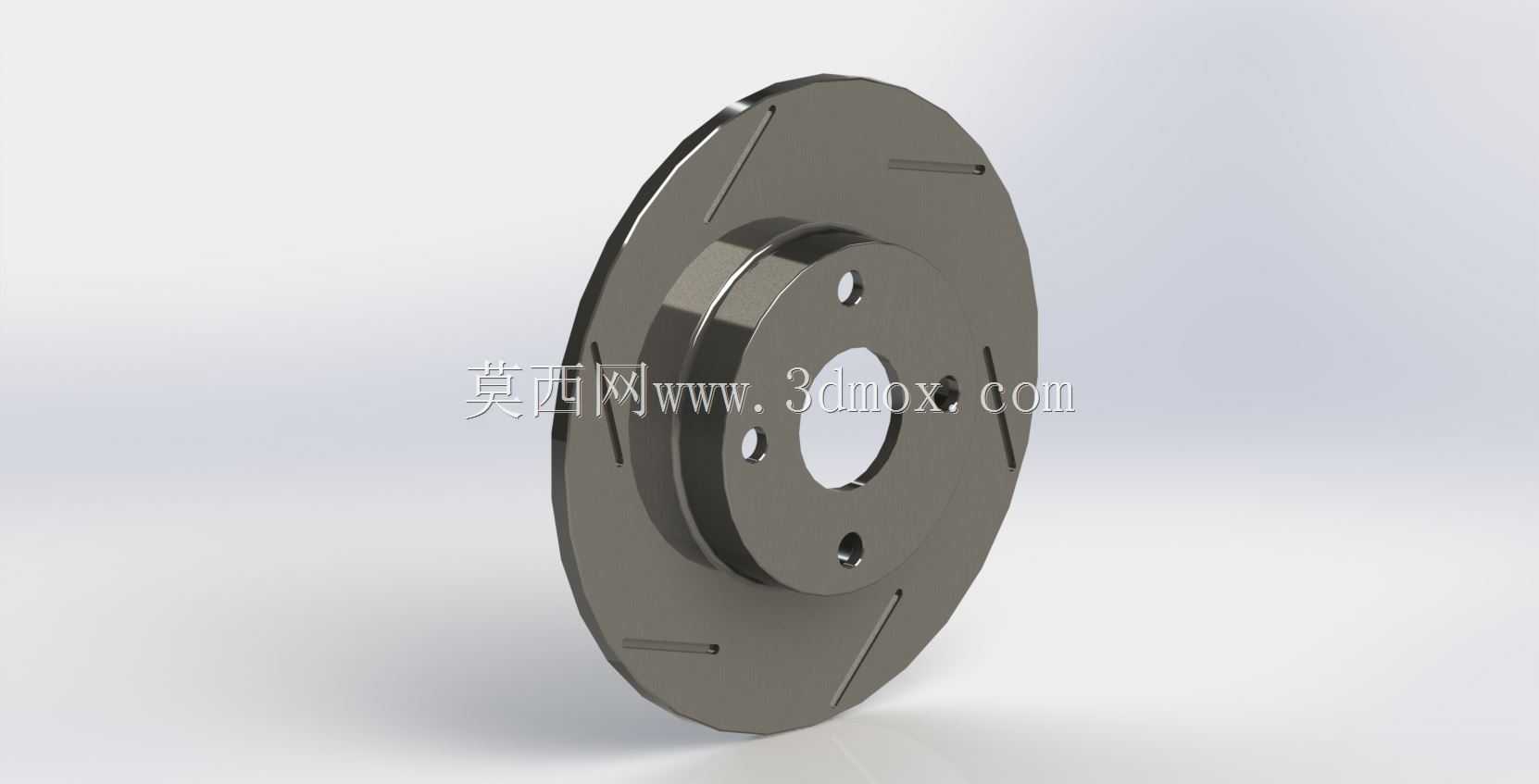

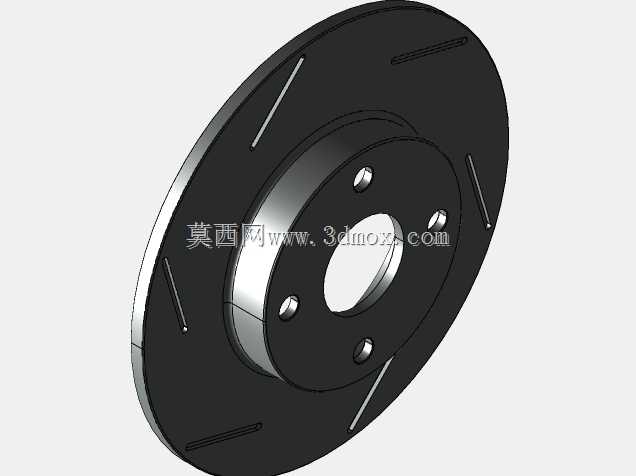

马自达MX-5带槽后制动刹车盘结构

这款开槽后制动盘适配经典前置后驱双门跑车的后轮制动回路，在日常街道行驶、轻度赛道体验场景下，都能承担车辆减速、驻车时的摩擦制动力矩传递作用。不同于普通平面制动盘，盘面开设的径向斜槽并非装饰结构，设计阶段通过多轮摩擦副匹配验证，槽体走向顺着制动时盘体旋转方向排布，能在刹车片与盘片挤压摩擦过程中，及时刮除摩擦表面产生的磨屑，避免磨屑在摩擦面堆积形成硬点，导致制动踏板脚感发虚、制动距离波动，同时在雨天行驶时，槽体可以快速划破制动接触面的水膜，缩短湿滑路面的制动响应滞后时间，减少水衰退现象对制动安全性的影响。从安装边界来看，盘体中心的定位凸台严格匹配后轮轴头的配合公差，中心孔与轴头采用过渡配合设计，保证盘体旋转时的同轴度，避免高速制动时出现方向盘抖动、制动踏板弹脚的问题；盘面分布的三个安装螺栓孔位置度公差控制在0.05mm以内，对应后桥转向节的安装螺柱位置，安装时无需额外扩孔或调整对位，贴合面的平面度公差控制在0.02mm范围内，能保证盘片安装后与刹车片完全贴合，避免偏磨导致的局部过热。盘体的摩擦面厚度、整体通风结构（注：该款为实心盘结构，适配小马力后驱车型后轮制动力分配需求）经过制动力矩核算，匹配车辆原厂制动分泵的活塞推力，既不会因为盘体过厚导致分泵活塞回位不良出现拖刹，也不会因为盘体强度不足在长时间连续制动后出现热变形。设计过程中还考虑了售后替换的通用性，安装孔位、中心孔尺寸、盘体总高、摩擦面有效半径完全对应原厂部件参数，替换时不需要改动周边的制动挡板、分泵支架等部件，直接替换原厂盘体即可完成维保作业。盘面开槽的深度也经过耐磨寿命核算，槽深不会因为正常磨损快速消失，在整个制动盘的使用寿命周期内，都能持续发挥排屑、排水的作用，同时槽体边缘做了小倒角处理，避免开槽位置出现应力集中，在剧烈制动的热冲击下出现盘体开裂的问题。
