Discacciati摩托车制动卡钳结构设计

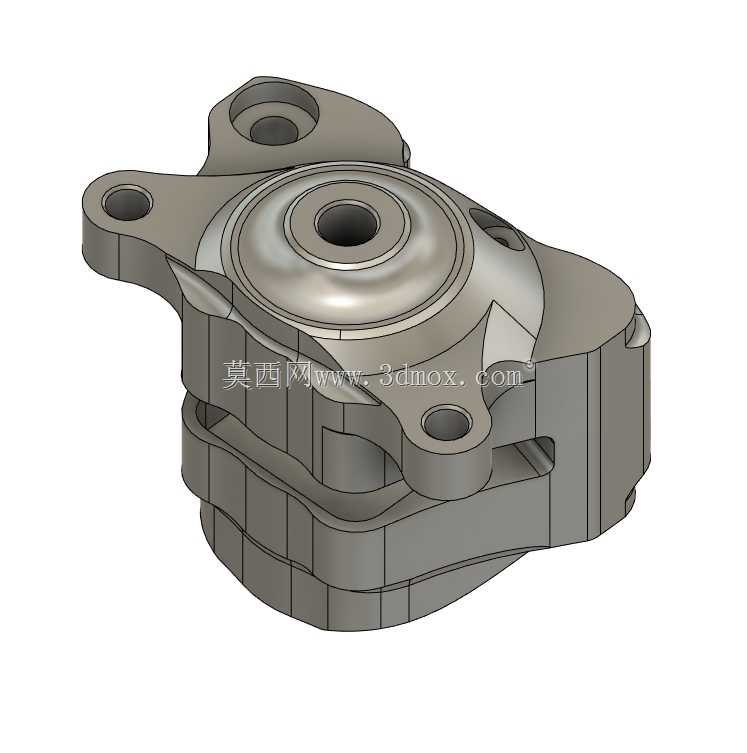

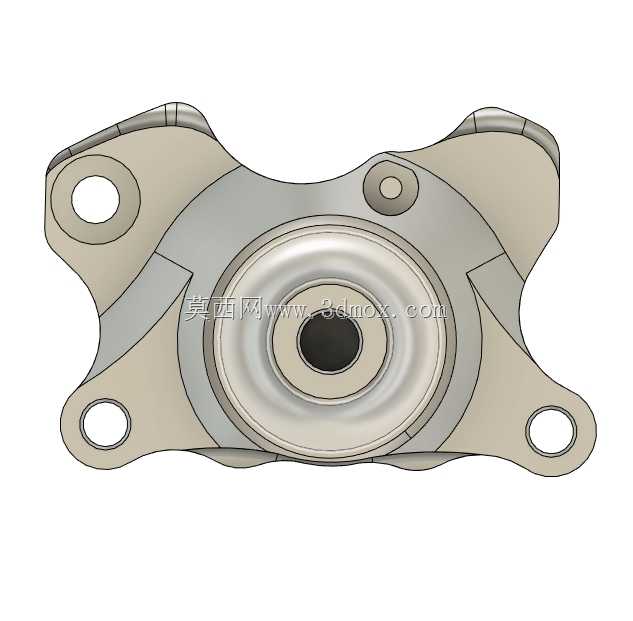

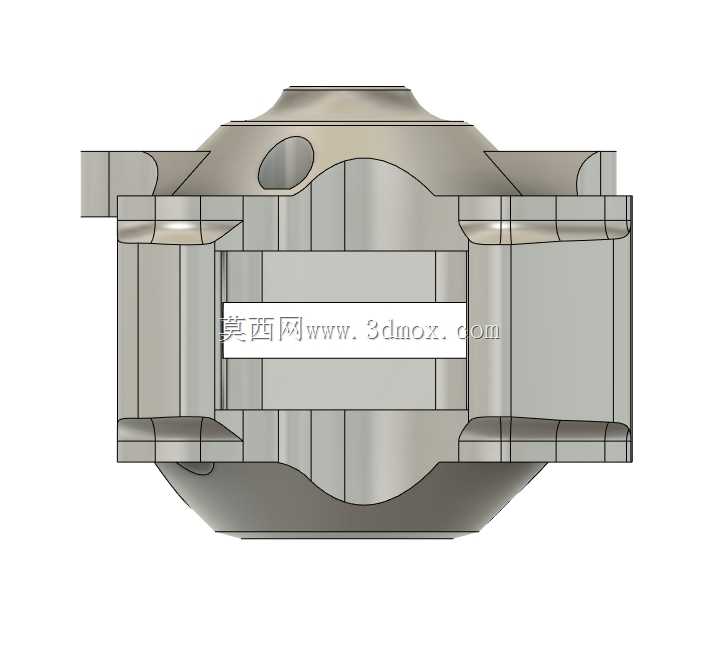

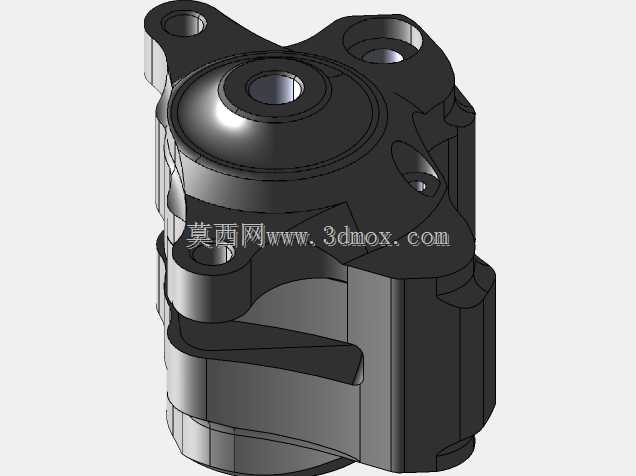

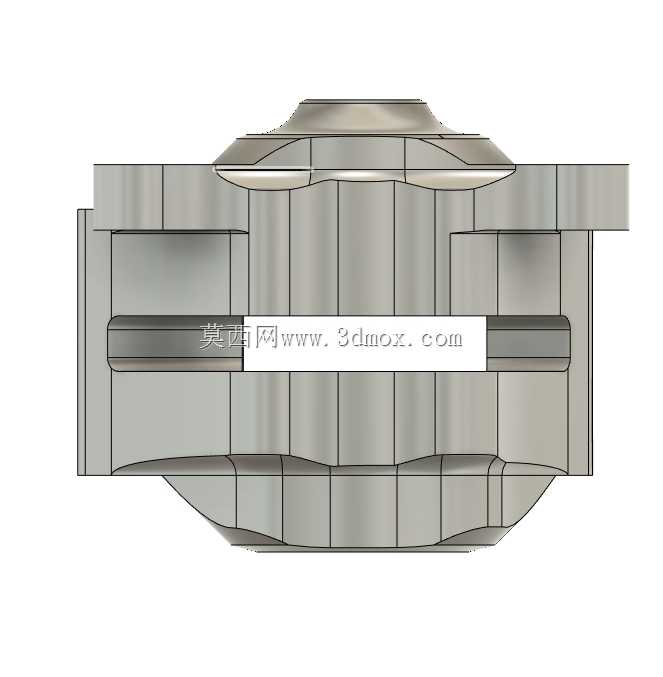

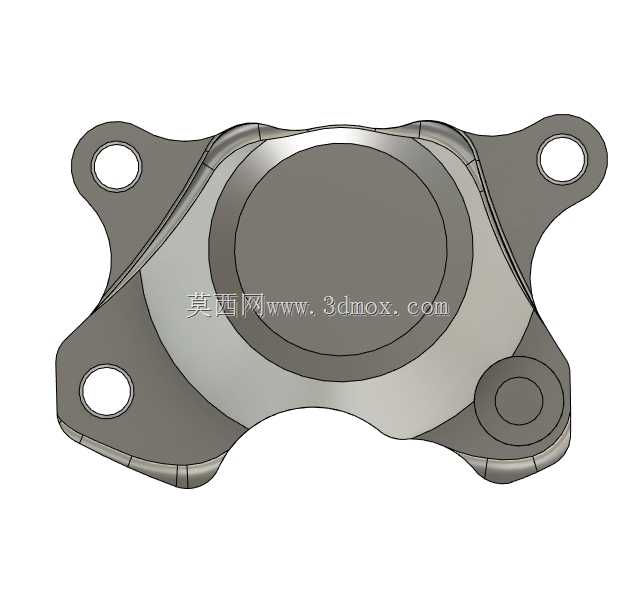

这款制动卡钳的三维结构还原，完全围绕摩托车赛道与日常骑行的制动需求展开，做结构设计时首先要卡准安装边界——三个呈三角分布的安装孔位直接对应摩托车前叉的预装凸台，孔位同轴度公差控制在0.02mm以内，避免安装后出现卡钳偏磨、制动拖滞的问题，整体安装面的平面度要求0.05mm，保证卡钳与前叉贴合后无应力集中，长期颠簸工况下不会出现安装座开裂的问题。从实际使用场景来看，这类卡钳多用于中小排量运动摩托车与入门级赛车的前轮制动，核心作用是在制动时推动内部活塞压紧刹车片，通过刹车片与刹车盘的摩擦力实现车轮减速，卡钳本体的分体式叠层结构，是为了适配双刹车片的对置布局，相比单活塞浮动卡钳，制动时的受力对称性更好，高速重刹时不会出现刹车片偏磨，制动力输出的线性度更优。设计过程中特意将活塞腔的进油道做了圆弧过渡处理，避免液压油流动时出现紊流，保证制动时油压传递的响应速度，卡钳外侧的散热鳍片结构，是为了在连续制动时快速导出刹车片摩擦产生的热量，避免长时间制动后出现热衰减，保障赛道连续过弯时的制动稳定性。外形轮廓上做了多处圆角过渡，没有尖锐的凸起结构，一方面是避免安装维护时划伤操作人员，另一方面也能减少骑行时的风阻，同时圆角结构能分散应力，在卡钳承受最大制动力矩时，不会在棱角处出现应力集中导致的本体开裂。卡钳的中心孔完全对应刹车盘的回转中心，装配后刹车片与刹车盘的间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大导致制动行程过长，也不会因为间隙过小出现行驶中蹭盘的问题。三个安装耳的厚度经过受力校核，在承受12MPa最大制动油压时，安装耳的变形量小于0.03mm，保证制动时卡钳无位移，制动力能完全传递到刹车盘上。整体结构没有多余的冗余设计，所有壁厚都经过拓扑优化，在保证结构强度满足制动工况要求的前提下，尽可能降低卡钳自身重量，减少前悬的簧下质量，提升摩托车的操控响应速度。
