数控机床Z轴主轴集成结构三维设计

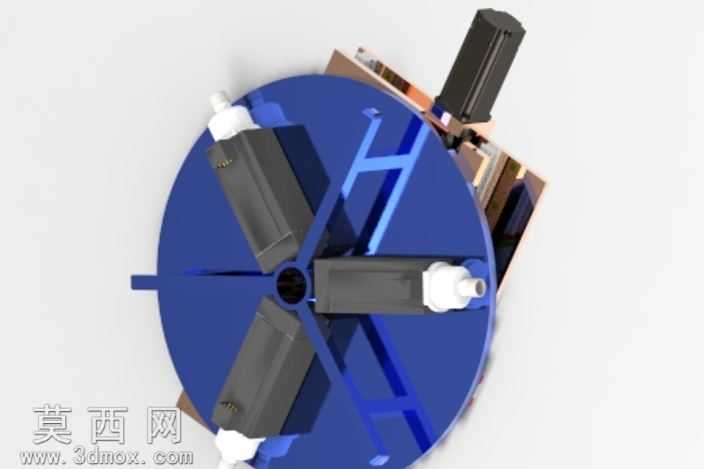

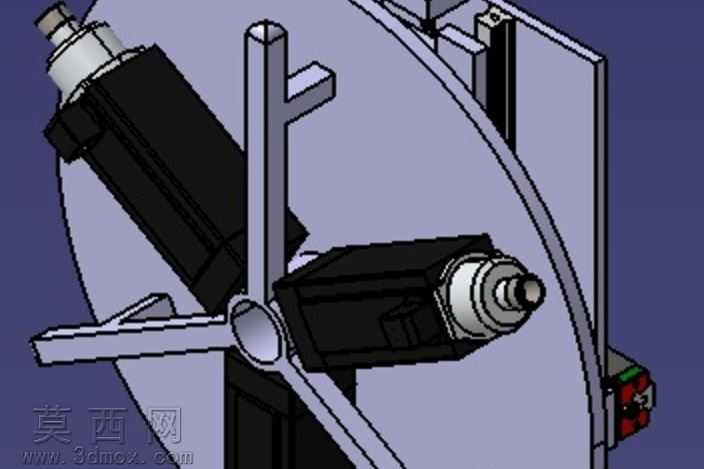

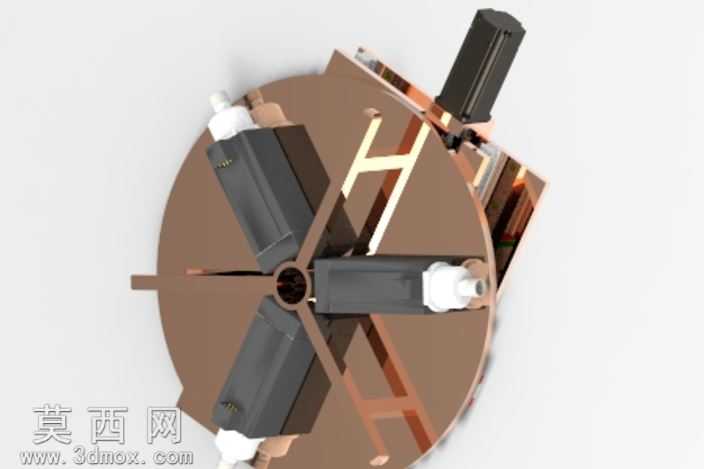

本模型为数控机床Z轴与主轴的集成装配结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机床功能部件的实际装配逻辑，对每一处连接结构、安装位都做了1:1的尺寸还原，确保模型可直接用于装配校验、运动仿真等后续设计环节。模型主体以圆形安装基座为核心承载结构，基座采用辐射式筋板布局设计，既保证了整体结构刚性，又有效控制了部件自重，避免Z轴升降过程中出现负载过大的问题。基座上均匀布置多组主轴驱动单元，每个驱动单元都还原了伺服电机安装位、主轴夹持结构、输出端连接接口的细节，各单元之间的安装角度、间距都经过合理排布，预留了足够的走线、散热空间，避免运行过程中出现部件干涉。模型对主轴的进给导向结构、锁紧定位结构也做了精细化建模，清晰展现了Z轴方向的运动传递路径，从驱动端到主轴输出端的每一级连接都做了拆分展示，可直观看到各零件的配合关系。材质渲染方面，基座部分采用深蓝色金属漆面材质模拟实际机床的铸铁喷塑外观，驱动电机外壳采用哑光黑工程塑料与银灰色金属拼接材质，输出轴部分采用亮面金属材质模拟精加工后的主轴表面，不同部件的材质区分清晰，可快速识别各功能模块。设计思路上，该结构重点考虑了多主轴同步加工的布局需求，通过圆形基座的辐射式排布，可实现同一工位下多方向的加工作业，有效提升机床的加工效率，同时各主轴单元采用模块化设计，可根据实际加工需求灵活增减驱动单元数量，适配不同的加工场景。模型中所有安装孔位、连接法兰的尺寸都符合通用机床部件的安装标准，可直接作为同类机床设计的参考方案，用于结构验证、方案展示、教学演示等多个场景。
