摩托车前照灯接插线束结构设计

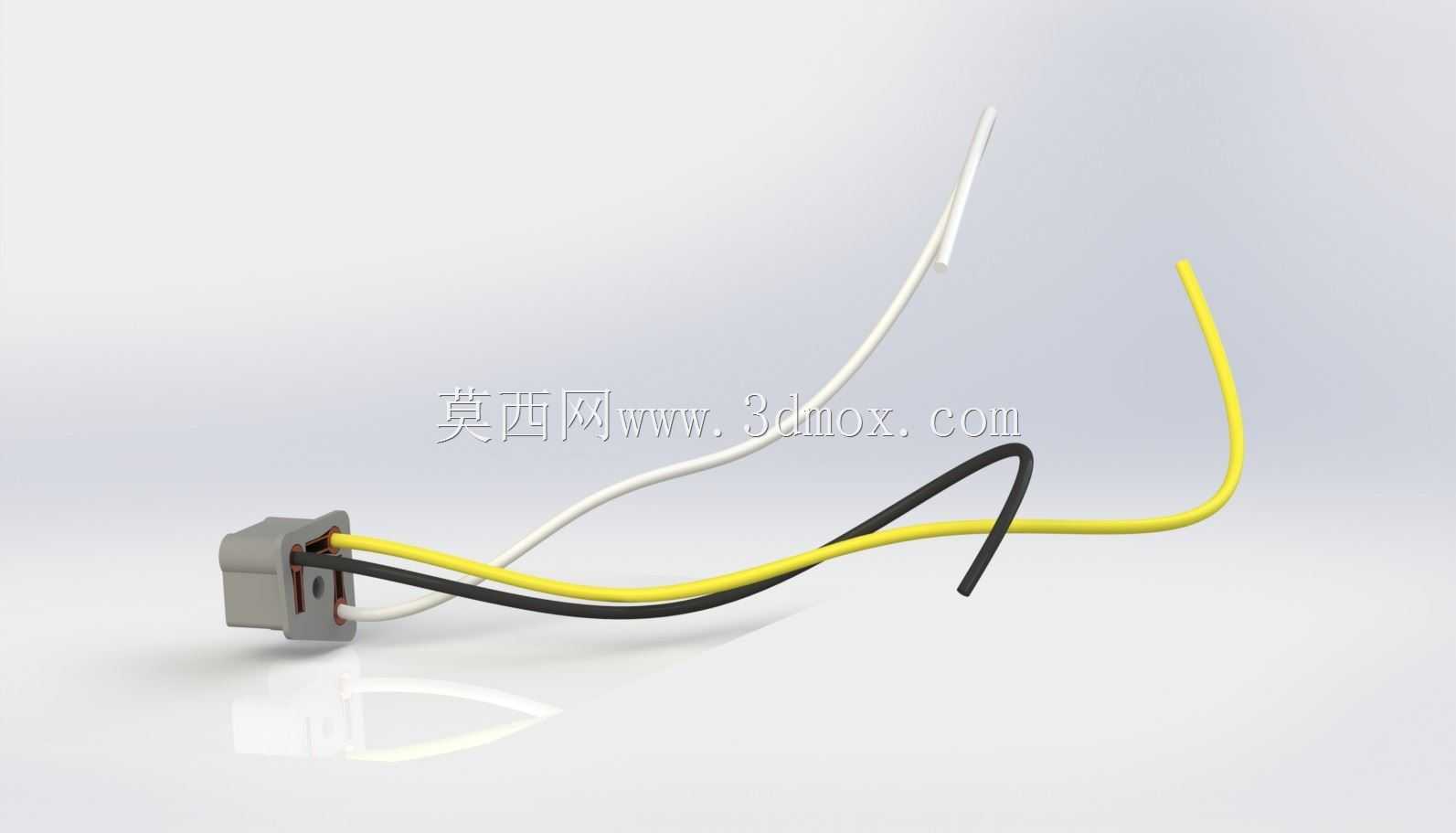

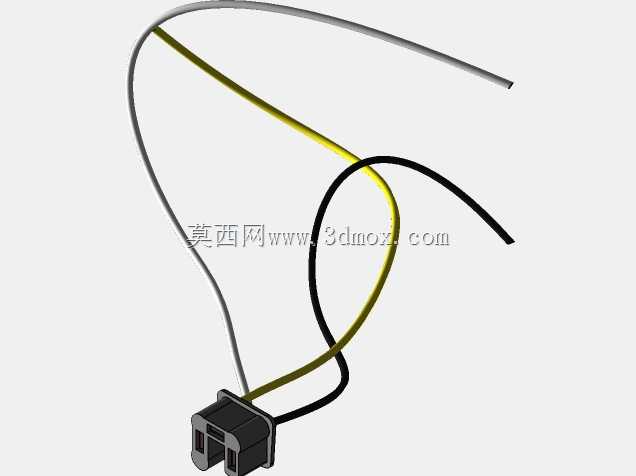

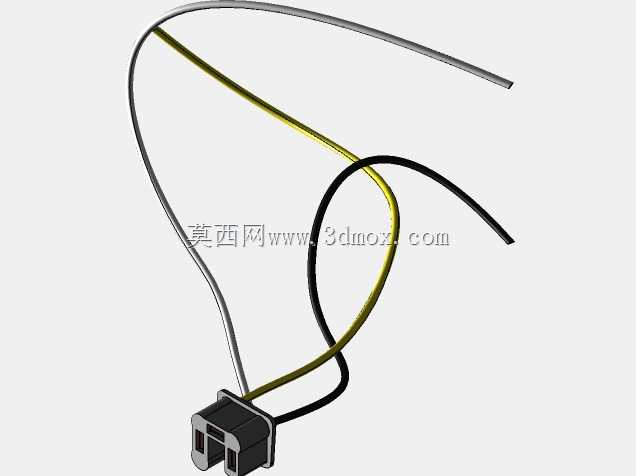

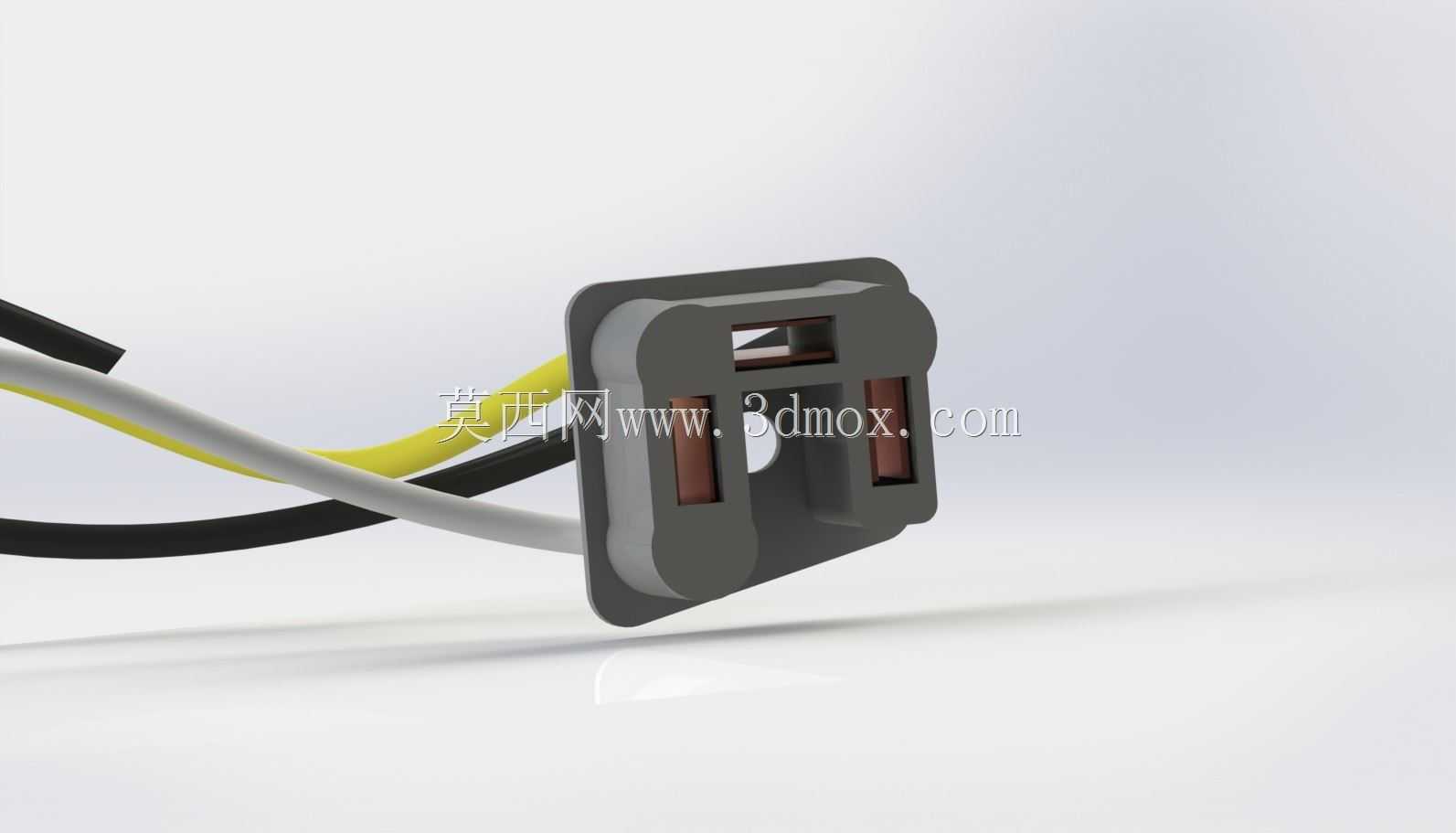

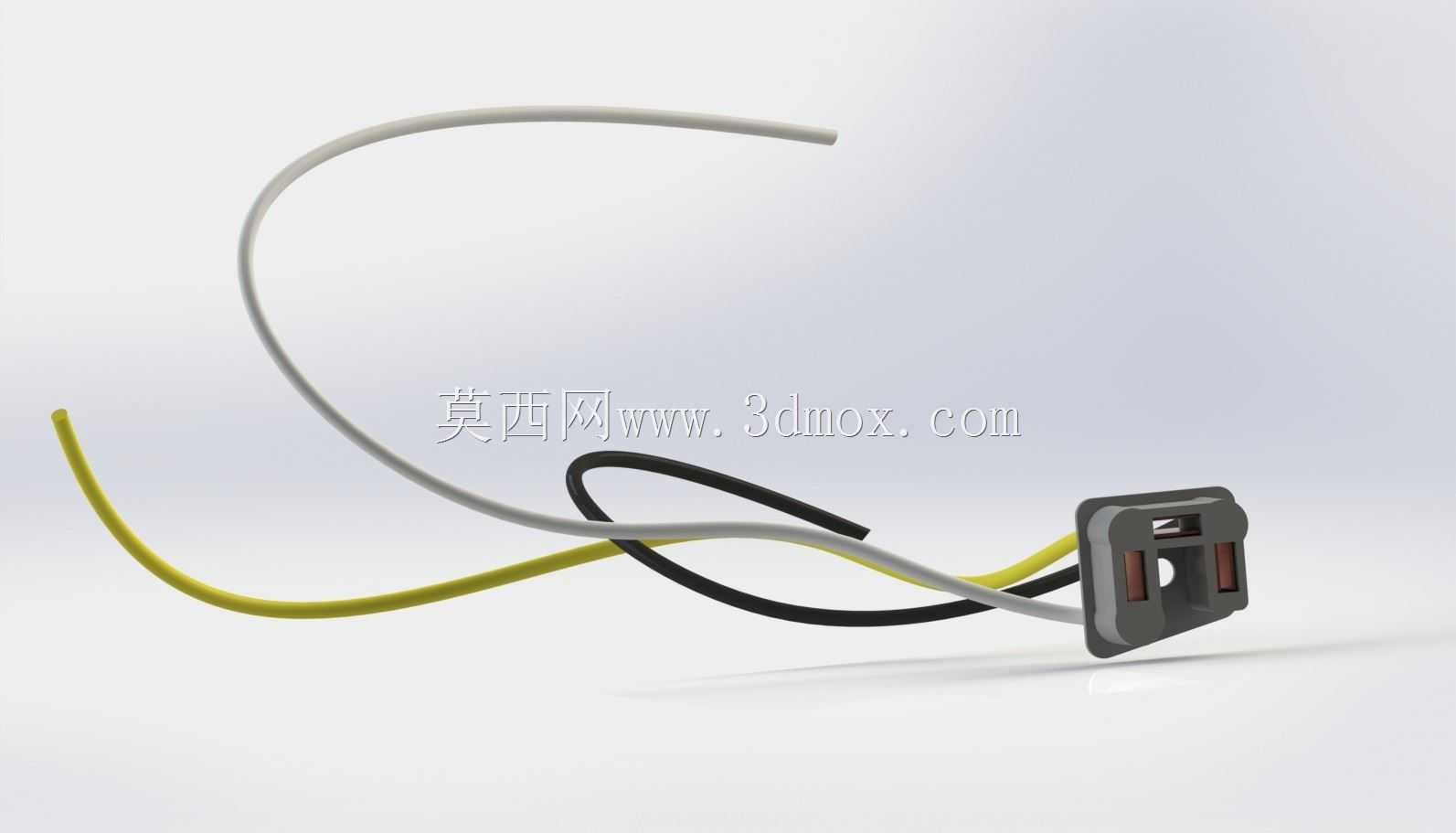

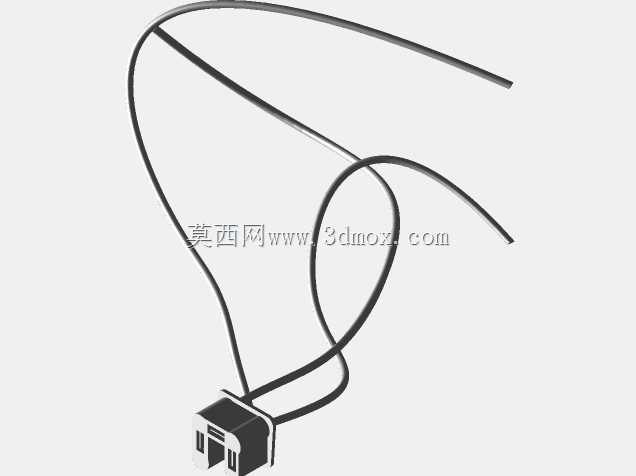

在两轮摩托车的前部电气系统布局中，前照灯线束是连接光源供电端与整车电路输出端的核心传能部件，日常装配场景下，这类线束需要适配车头转向时的反复弯折工况，同时要抵御前轮甩起的泥水、路面扬尘以及发动机舱传导的持续高温，设计阶段需要兼顾接插可靠性与线束本身的耐疲劳性能。这款接插式前照灯线束的接插件采用方型带定位凸缘的塑壳结构，壳体两侧设置对称的铜质导电插片腔，插片与塑壳之间做了过盈压装处理，避免车辆行驶振动导致插片松脱退针，塑壳外圈的方形安装边可以直接卡入前照灯灯座后方的预留卡槽，不需要额外打胶固定，装配时对准卡槽推入即可听到锁止卡扣的到位声响，单人操作就能完成接插工序，适配生产线的快装节拍。线束部分采用多芯分色设计，黄、黑、灰三色线芯分别对应远光、接地、近光回路，线芯外层的绝缘皮选用耐温等级达到105摄氏度的交联聚烯烃材质，外层额外缠绕一层阻燃波纹管，靠近接插件15厘米的位置做了弹簧护套结构，这个位置是车头左右转向时线束弯折频次最高的区域，弹簧护套可以分散弯折应力，避免绝缘皮长期反复折叠出现开裂露铜的问题。设计过程中首先确定了接插件的安装边界，塑壳整体外廓尺寸控制在32毫米见方，厚度18毫米，不会与灯座后方的反射器调节机构产生运动干涉，线束出线方向与接插件端面垂直，预留的线束长度根据不同车型的走线布局做了冗余设计，从接插件端到主线束接驳点的长度控制在280毫米，既不会因为线束过短导致转向时拉扯接插件，也不会因为线束过长在车头内部晃动产生异响。接插件的插片端面做了镀锡处理，降低长期通电后的接触电阻，避免大电流点亮前照灯时插片过热氧化，塑壳材质选用加纤15%的PA66，具备足够的结构强度，在-30摄氏度到85摄氏度的环境温度区间内不会出现脆裂或者软化变形的问题，能够适配国内绝大多数地区的骑行使用场景。实际装车验证阶段，这类线束需要完成10万次转向弯折疲劳测试、500小时盐雾测试以及-40摄氏度到120摄氏度的高低温循环测试，确保在全生命周期内不会出现接触不良、绝缘失效的故障，接插件的插拔力控制在35牛到50牛之间，既保证接插后不会因为振动松脱，也能在售后维修时方便拆卸更换，不需要借助专用工具就能完成拔插操作。
