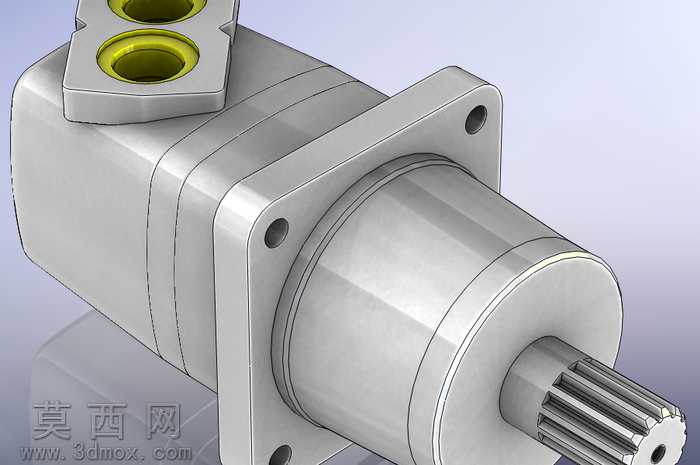

伊顿M06490摆线液压马达三维结构模型

本模型为伊顿M06490系列交流摆线液压马达的全参数化三维建模成果，建模过程严格遵循该型号液压马达的实际生产尺寸规范，完整还原了产品的全部结构细节。建模阶段首先基于摆线液压马达的工作原理搭建整体装配骨架，以输出花键轴的中心轴线为全局装配基准，依次完成配流机构、摆线轮定子副、转子输出组件、端盖壳体、进出油口法兰、安装法兰等核心部件的独立建模。各零件建模过程中精准还原了关键结构特征：进出油口的内螺纹倒角、安装法兰的定位销孔与螺栓过孔的位置公差、输出花键轴的渐开线齿形参数、壳体表面的散热加强筋结构、内部配流通道的走向与孔径尺寸均与实物保持一致，同时对零件间的装配间隙、密封槽的尺寸规格做了符合行业标准的参数化设定，确保模型可直接用于后续的装配干涉检查、运动仿真验证工作。材质与渲染阶段，针对马达不同部件的实际材质做了区分设置：壳体与安装法兰采用铸钢材质，调整金属粗糙度参数还原铸件表面的亚光金属质感，输出花键轴采用调质合金钢材质，添加表面淬火后的细腻金属反光效果，进出油口的内孔做了深色氧化处理的材质表现，密封件位置添加丁腈橡胶的哑光深灰材质，渲染过程中采用柔和的工业产品布光方案，多角度呈现马达的结构轮廓与材质质感，避免过强反光遮挡结构细节。设计思路上，该模型采用模块化的建模逻辑，将配流组件、定子转子副、输出轴组件分别做独立的子装配体设计，既方便后续针对不同排量衍生型号做参数修改调整，也可直接导入液压系统仿真场景中，用于演示摆线液压马达将液压能转换为旋转机械能的工作过程，模型可适配多类三维设计场景的使用需求，完整呈现了轴配流摆线液压马达的典型结构特征。
