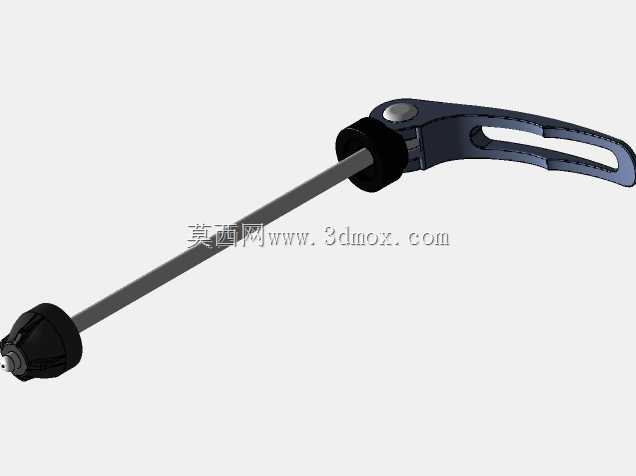

自行车前后桥轮毂快拆锁紧轴杆结构

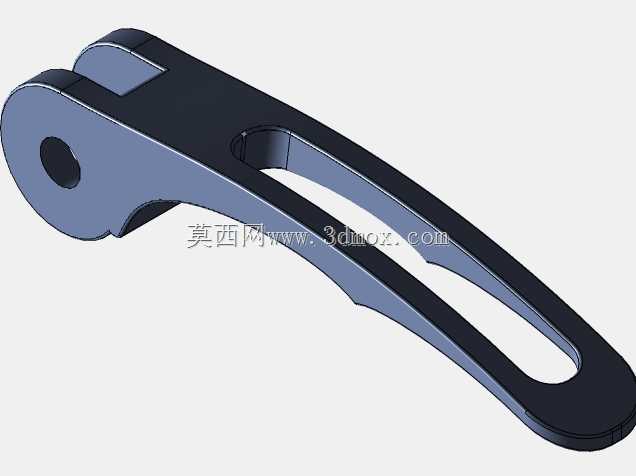

日常骑行场景里，轮组的快拆锁紧结构是兼顾轮组固定可靠性与拆装便捷性的核心部件，这款轴杆结构主要适配山地车、公路车等常规民用运动自行车的前后花鼓安装位，无需额外工具即可完成轮组的拆卸与装夹，能满足日常通勤补胎、长途骑行轮组更换、车辆收纳拆解等场景的使用需求。从结构设计逻辑来看，整套部件以偏心凸轮锁紧机构作为核心施力单元，扳动外侧的弧形手柄时，凸轮曲面会推动端部的压紧顶块沿轴向移动，将花鼓两端的锁紧力均匀传递到车架前叉、后叉的安装卡槽上，避免轮组在骑行过程中出现窜动、松脱的风险。手柄处做了符合人体工学的弧形开槽设计，扳动时手指能获得足够的施力空间，表面的圆弧过渡处理也能减少锁紧操作时的硌手感，同时手柄的偏心行程经过匹配调校，扳动到锁止位置时能提供足够的轴向压紧力，又不会因为行程过大导致锁紧操作费力。轴杆主体采用等直径圆杆结构，表面做了光滑处理，能顺畅穿入花鼓的中心通孔，两端的压紧座分别对应凸轮侧和调节侧，调节侧的旋钮可以根据不同车架开档尺寸微调初始间隙，适配不同规格的花鼓安装宽度，安装时只需要先将轴杆穿入花鼓中心，对准车架的安装卡槽后，扳动手柄到闭合位置即可完成锁紧，不需要借助扳手等额外工具。端部的压紧块做了锥面贴合设计，能和花鼓端面的定位槽紧密贴合，避免锁紧后轴杆出现径向晃动，同时压紧块的接触面积经过优化，既能保证足够的摩擦力防止轮组松脱，又不会因为压强过大压伤花鼓端面的涂装或者金属表面。整套结构的安装边界完全匹配常规自行车轮组的开档尺寸，轴杆长度覆盖民用自行车前后轮的常规安装范围，不会出现轴杆过长干涉车架部件、或者过短无法有效锁紧的问题，锁紧后的手柄可以贴合在叉体侧面，避免骑行过程中手柄被异物勾挂导致意外解锁。在实际使用中，这套快拆结构的锁紧力能覆盖常规骑行的载荷需求，无论是平路通勤的持续震动，还是非铺装路面骑行的颠簸冲击，都能保持轮组的固定稳定性，同时拆装效率远高于传统的螺母锁紧轴，不需要携带额外工具就能快速完成轮组拆装，对于日常骑行维护、车辆运输拆解都有很高的实用价值。结构建模过程中充分考虑了各部件的运动干涉问题，凸轮转动全程不会和轴杆、压紧块出现卡滞，手柄的转动角度也做了限位设计，避免过度扳动导致凸轮机构损坏，各部件的配合公差按照常规机械加工精度设置，能满足批量生产的装配要求。
