基于S1000RR的赛车后摇臂结构设计

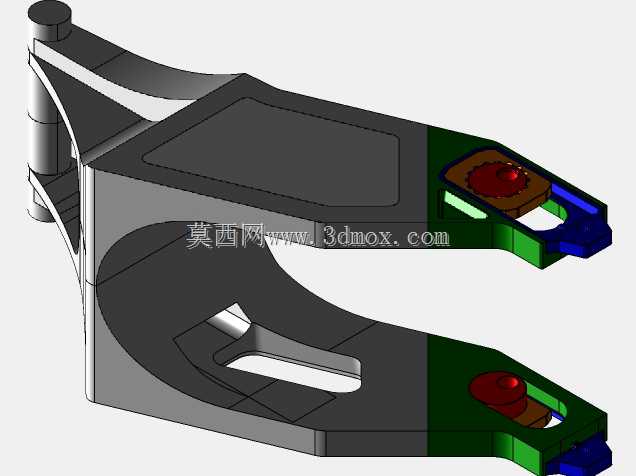

这款摆臂是大排量运动摩托车后轮悬挂系统的核心承载构件，适配高性能公升级跑车的底盘布局，直接决定车辆弯道操控的循迹性与急加速工况下的后轮动力传递稳定性。在实际骑行场景中，该部件需要同时承接后减震器传递的路面冲击、发动机输出的后轮驱动力矩，以及高速过弯时产生的侧向载荷，是连接车架与后轮总成的关键受力结构。从结构设计逻辑来看，该摆臂采用单侧镂空的异形箱梁构型，主体承载区域做了变截面厚度设计，在铰接端与后轮轴安装端预留了足够的安装避让空间，既保证了高载荷工况下的结构刚性，又通过非对称的镂空减重设计控制了簧下质量，避免过重的后悬结构影响减震器的响应速度。摆臂前端的铰接孔位匹配车架后摇臂轴的安装同轴度要求，孔位周边做了局部加厚的加强筋结构，抵消急加速、急制动时铰接位置产生的交变应力，避免长期使用后出现铰接位形变导致的后轮跑偏问题。摆臂末端的后轮轴安装槽采用开口式卡槽设计，配合链条张紧调节结构，可适配不同规格链条的张紧度调整需求，安装槽周边的加强结构可抵消大扭矩输出时后轮轴对槽位的挤压载荷。在安装边界上，该摆臂的外形轮廓充分避让了后刹车卡钳、后轮链轮、排气尾段以及后减震下安装点的布置空间，不会与周边底盘部件产生运动干涉，摆臂上预留的传感器安装位可适配后轮转速传感器、ABS齿圈的安装需求，满足现代高性能摩托车的电控系统布置要求。从受力特性来看，摆臂的异形曲面过渡均做了圆角处理，避免应力集中导致的结构疲劳失效，不同区域的壁厚根据受力仿真结果做差异化设计，在弯矩、扭矩载荷较大的区域提升结构厚度，在低载荷区域做镂空挖除处理，实现刚性与重量的最优平衡。在实际装配场景中，该摆臂可直接替换同平台车型的原厂后摇臂，安装孔位与连接尺寸完全匹配原厂底盘的装配公差要求，不需要对车架、后减震、后轮总成做额外改装即可完成装配，适配赛道骑行、日常公路行驶等多场景的使用需求，其结构强度可承受公升级跑车满功率输出时的载荷冲击，在极限压弯、翘头加速等极端工况下也能保持结构稳定性，不会出现形变、开裂等失效问题。
