无人机起落支撑缓冲连杆结构设计

　　该结构属于多旋翼无人机起落系统的核心传力构件，主要应用于工业级巡检、测绘作业类垂直起降无人机，承担着陆瞬间冲击载荷传递、机身静态支撑的核心作用，适配起飞重量3-8kg区间的中小型多旋翼无人机平台，可在硬质铺装地面、平整土质场地完成着陆缓冲动作，避免机身底部载荷舱、云台挂载设备受着陆冲击损坏。

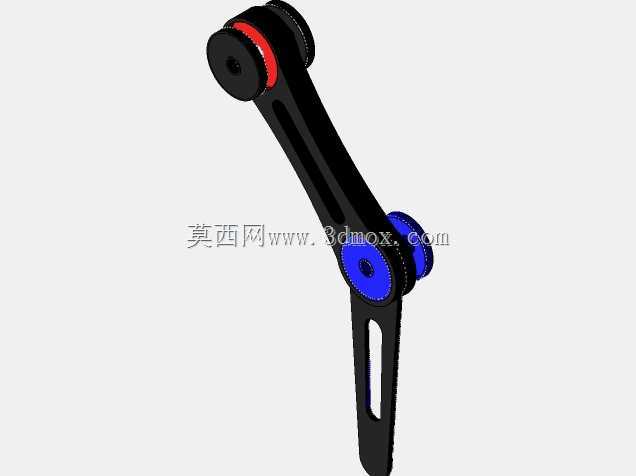

　　从结构构型来看，该连杆采用变截面长臂式设计，主体杆身做了等宽减重槽镂空处理，在保证纵向抗弯截面模量的前提下，尽可能降低构件自身重量，匹配无人机整机减重的设计需求。杆身上端设置双轮式铰接支点，支点处集成红色缓冲阻尼衬套，可在着陆接触瞬间通过衬套的微量形变吸收竖直方向的冲击能量，同时铰接结构允许连杆在着陆倾斜时产生小角度偏转，适配无人机非水平姿态着陆的工况，避免硬接触造成杆身应力集中断裂。杆身下端为安装对接端，设置蓝色定位轴套，用于和无人机机身底部的起落架安装座配合锁紧，轴套与杆身采用过盈配合加径向销钉固定的连接方式，可承受着陆时的横向剪切力，避免连接部位松脱。

　　设计过程中优先考虑了载荷传递路径的合理性，着陆时地面的支撑反力从下端安装端传入杆身，通过杆身的变截面结构均匀分散应力，最终传递到上端铰接点处的缓冲衬套，整个传力路径无明显应力突变区域，通过有限元校核时，杆身最大应力出现在减重槽端部的圆弧过渡处，应力值远低于所选铝合金材料的屈服强度，安全系数满足航空类构件1.5倍以上的设计要求。外形尺寸方面，该连杆有效支撑高度为120mm，上端铰接点跨距为28mm，下端安装轴直径为8mm，安装时需保证左右两侧连杆的对称度误差不超过0.5mm，避免着陆时两侧支撑力不均导致机身侧翻。杆身表面做黑色硬质阳极氧化处理，既提升了构件的表面硬度，耐起降过程中的砂石刮擦，也具备一定的耐腐蚀能力，可适应高湿度、轻度盐雾的户外作业场景。

　　在实际装配场景中，该连杆需配合起落架横置阻尼杆共同使用，上端铰接点与阻尼杆的转动副连接，下端通过轴套与机身底部的碳纤维安装板锁紧，单根连杆可承受最大竖直静载荷为5kg，动态冲击载荷耐受能力可达15g的瞬时过载，完全覆盖中小型工业无人机的着陆冲击工况。针对不同起飞重量的无人机平台，可通过调整杆身壁厚、更换不同阻尼系数的衬套来适配载荷需求，无需大幅改动整体安装接口，具备一定的通用适配性。结构上未设置多余的突出特征，避免无人机飞行过程中产生额外的气动阻力，杆身的流线型外轮廓可降低飞行时的风阻影响，不会对无人机的续航表现造成明显负担。
