轻质带槽螺纹连接铝管结构设计

　　在户外便携装备、小型气动管路、轻量化手持设备的结构搭建场景里，这类带镂空槽的螺纹铝管是很常见的连接承载构件，很多做便携折叠支架、小型伸缩杆组、轻量化设备外壳骨架的结构工程师，在做方案选型时都会优先考虑这类构件的设计逻辑。从实际使用的角度看，这类铝管的核心作用是在保证轴向连接强度、周向抗扭能力的前提下，尽可能降低构件自身重量，同时通过管壁的镂空结构实现减重、散热、走线或者卡接定位的功能，相比同尺寸的实心铝棒或者无缝光面铝管，它的重量能降低40%以上，同时还能保留足够的结构刚度来应对日常使用中的弯折、扭转载荷。

　　设计这类构件的时候，首先要考虑的是端部螺纹的配合公差，通常采用的是细牙三角螺纹，细牙螺纹的螺距小，自锁性能更好，而且管壁不需要做太厚就能保证足够的螺纹啮合长度，避免使用过程中出现螺纹滑牙、连接松脱的问题。螺纹段的长度要根据实际的连接需求来定，一般要保证至少3到5个螺距的有效啮合长度，同时在螺纹收尾的位置要设计退刀槽，退刀槽的直径要比螺纹小径略小，宽度控制在1到2个螺距的尺寸，这样既方便车削加工的时候退刀，也能避免螺纹收尾处的应力集中，防止管件在受扭或者受拉的时候从螺纹根部断裂。

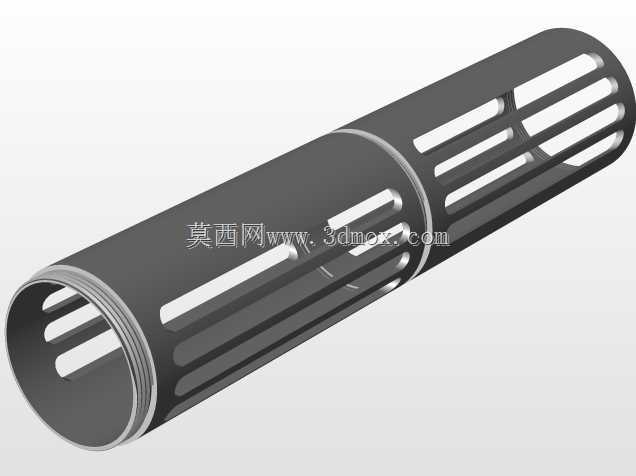

　　管壁上的长条形镂空槽是这个构件的核心设计点，这些槽不是随意开设的，首先要保证槽的走向和管件的轴向平行，槽的两端要设计圆弧过渡，不能直接开成直角端头，直角位置会在受载的时候产生非常大的应力集中，很容易在使用过程中从槽端位置出现裂纹甚至断裂。槽的宽度和数量要根据管件的外径、壁厚来计算，不能为了过度减重开太多或者太宽的槽，否则会大幅降低管件的抗扭和抗弯刚度，一般来说，槽的总开孔面积不超过管壁总面积的35%，就能在减重和结构强度之间找到比较好的平衡点。这些镂空槽除了减重之外，在不同的应用场景里还能实现不同的功能：如果用在气动设备的导气管路上，槽可以提升管件的散热能力，避免压缩空气快速流动产生的热量积聚；如果用在手持设备的骨架上，槽可以作为内部走线的通道，让电线从管内穿过之后从槽位引出，省去额外的走线固定结构；如果用在伸缩调节的杆组上，槽还可以和定位弹片配合，实现不同长度档位的卡接固定，不需要额外加装定位销结构。

　　从安装边界的角度来说，这类铝管的外径公差一般控制在h7的精度等级，方便和配套的塑料接头、金属连接套实现间隙配合或者过渡配合，安装的时候不需要额外做打磨修配，直接就能插入配套的连接座内。管件的端面要做倒角处理，内孔和外圆的端部都要做15度到30度的倒角，一方面是去除加工产生的毛刺，避免安装的时候刮伤配套的密封件或者操作人员的手，另一方面也能在对接的时候起到导向作用，让管件更容易插入对应的连接孔内。管壁的厚度要根据实际的承载需求来选，一般这类轻质铝管的壁厚在1mm到2.5mm之间，选用6061或者6063牌号的铝合金材料，经过阳极氧化表面处理之后，既有不错的耐腐蚀性能，表面硬度也能满足日常使用的耐磨需求，不会轻易出现划痕或者氧化锈蚀的问题。

　　在实际的装配场景里，这类铝管经常和塑料端盖、金属锁紧螺母配合使用，端部的外螺纹和锁紧螺母配合之后，可以把对接的构件牢牢压在管端的台阶面上，不需要额外的焊接或者粘接，拆装非常方便，也方便后期的维护更换。和不锈钢材质的同类管件相比，铝合金的密度只有不锈钢的三分之一，重量优势非常明显，而且铝合金的切削加工性能更好，车削螺纹、铣削镂空槽的加工效率更高，加工成本也更低，非常适合批量生产使用。需要注意的是，这类带镂空槽的铝管不适合用在高压流体输送的场景里，因为管壁的开槽会破坏管件的密封性能，也会降低高压下的爆破压力，它的适用场景主要是低压气动回路、结构支撑骨架、伸缩定位杆组这类对重量敏感、载荷不大的应用场合，在这些场景里它的综合性价比要远高于实心构件或者其他材质的管状零件。
