无人机支腿与法兰安装板组合结构

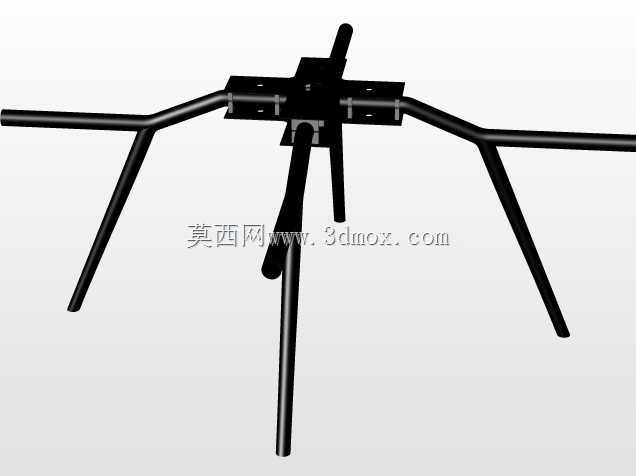

　　这套结构主要面向多旋翼无人机的起落支撑场景，适配需要在复杂非平整地面起降的作业类无人机，比如农林植保、电力巡检、地形测绘这类需要频繁在野外起降的机型，能在起降过程中吸收落地冲击，避免机身核心的飞控、电池、载荷部件直接触地磕碰，同时给机身下方挂载的作业设备留出足够的离地间隙，防止设备在起降阶段被地面杂物剐蹭。从结构组成来看，核心包含整体式碳法兰安装基座和多组支腿构件，安装法兰直接对接无人机中心板的机架安装位，不需要额外设计转接件，法兰上的安装孔位完全匹配常规多旋翼机臂的固定间距，支腿采用弯折成型的杆状结构，向外向下延伸形成稳定的支撑跨度，支撑点的分布范围大于机身主体的投影尺寸，能有效降低起降时侧翻的风险。

　　设计过程中优先考虑了受力传递路径，支腿与法兰的连接位置做了贴合面的补强处理，落地时的冲击载荷会顺着支腿杆体直接传递到法兰安装面，再均匀分散到整个中心机架上，避免局部应力集中导致的结构断裂。支腿的弯折角度经过反复校核，既保证了足够的支撑高度，让机身底部距离地面有充足的安全距离，又不会因为支腿外扩角度过大导致整机收纳尺寸超标，适配常规无人机的便携收纳需求。安装边界上，法兰的安装孔位采用对称布局，适配中心板厚度在1.5mm到3mm之间的碳纤维机架，支腿末端没有额外加装脚垫的结构，直接依靠杆体端面接触地面，在硬质平整地面起降时稳定性足够，若在松软土质场地使用，可自行在支腿末端拓展加装防滑脚垫，不会和现有结构产生干涉。

　　支腿的杆体采用等截面设计，整体重量控制在较低水平，不会给无人机带来过多的无效载荷，同时杆体的刚性经过匹配设计，正常起降的冲击下不会产生过大的形变，避免支腿形变过度触碰到机身部件。在实际装配过程中，支腿和法兰的连接采用抱紧式固定结构，不需要复杂的工装辅助，徒手配合常规内六角工具即可完成装配，后期维护更换支腿时也不需要拆解整个机架，单独拆卸损坏的支腿即可完成更换。结构的重心匹配上，所有支腿的重量分布完全对称，不会因为支撑结构的重量偏差导致无人机整机重心偏移，减少飞控系统的配平压力。针对不同起飞重量的机型，这套结构的支腿长度和法兰尺寸可按比例缩放适配，当前展示的结构适配起飞重量在3kg到8kg之间的多旋翼无人机，

　　支撑跨度能抵抗3级风条件下的起降侧倾力，不会出现侧翻问题。支腿的向外延伸角度还兼顾了桨叶的安全距离，支腿最外侧的位置处于桨叶旋转平面的内侧，不会在飞行过程中和高速旋转的桨叶产生碰擦，不需要额外调整支腿位置来避让桨叶。法兰和中心板的贴合面设计为平面接触，装配时不需要额外做贴合度打磨，只要按对角顺序拧紧固定螺丝即可保证连接牢固，不会出现安装应力导致的中心板变形问题。
