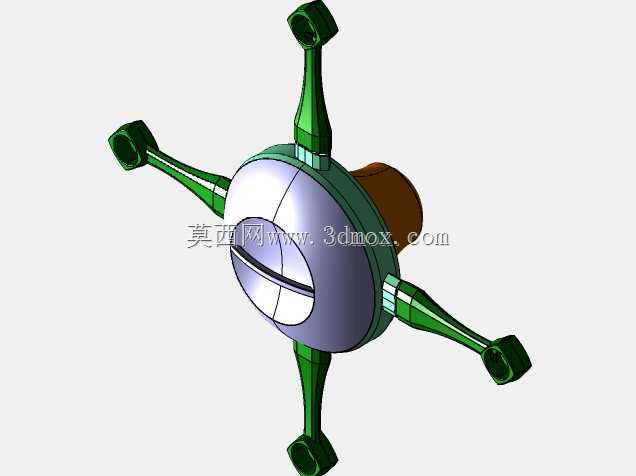

多旋翼构型类UFO原型飞行器结构设计

项目分类:无人机 发布时间:2021-12-19 ID:458194
  • 多旋翼构型类UFO原型飞行器结构设计

  这一点在室内科普展演场景里优势尤其明显,观众近距离围观时,哪怕误触到机体外侧,光滑的弧面也不会造成剐蹭伤害,比外露桨叶的常规机型安全冗余高不少。再讲功能特性,中心球形舱体的内部预留了三层安装空间,最上层是飞控、GPS模块与数传天线的安装位,做了隔振泡棉的安装卡槽,避免旋翼振动传递到飞控影响飞行姿态解算精度;中间层是电池仓,适配常规3S-4S航模锂电池,做了快拆卡扣设计,换电时不需要拆解整个舱壳,拨开侧方的卡扣就能抽出电池托架,外场作业换电能控制在十秒以内;最下层是任务载荷挂载位,预留了通用的M3螺纹孔阵,可以挂载小型可见光相机、气体检测模块或者喊话器,满足不同场景的搭载需求。六个机臂采用一体化的变截面设计,做航空类概念原型结构设计快十年,经手的旋翼类构型少说也有几十版,这次做的类UFO多旋翼原型,最初的需求是做一款视觉辨识度高、旋翼防护性优于常规四轴/六轴布局的验证机型,用来做低空近距巡检、科普展示场景的搭载测试。先从实际应用场景说,常规多旋翼的机臂外伸布局,在室内场馆、林区近树冠、建筑外立面贴附巡检这类窄空间作业时,突出的旋翼很容易剐蹭障碍物,轻则打坏桨叶炸机,重则碰损巡检目标或者伤及周边人员,这款构型把中心舱体做了球形弧面过渡,六个机臂沿球舱径向等角度均布,机臂末端的动力舱做了内收式的桨座设计,作业时哪怕碰到墙面或者树枝,最先接触的是球舱的光滑弧面或者机臂的加强筋结构,不会直接让高速旋转的桨叶剐蹭外物,

  从根部与球舱衔接位置的22mm直径,逐步收窄到末端动力舱的12mm直径,内部走动力线的线槽做了封闭式设计,避免线材外露在飞行中被气流吹动产生振动噪声,机臂与中心舱的衔接位置做了三角加强筋结构,做有限元分析的时候,给每个机臂施加50N的侧向载荷,最大形变量不到0.3mm,完全能抵消飞行时的机动载荷与桨叶反扭力。设计思路上,最初也考虑过常规四轴布局,但四轴的动力冗余度不够,单桨失效后很难维持姿态迫降,六轴布局哪怕单动力单元出故障,剩下五个旋翼也能通过动力分配维持稳定迫降,安全冗余更适合做验证类飞行;中心舱的球形设计除了防撞,还能降低飞行时的空气阻力,常规平板式中心板的机型在高速前飞时,中心板会产生不小的压差阻力,

  球形弧面能让气流顺滑地从舱体表面流过,实测同等动力配置下,悬停续航能比常规六轴机型长8%左右。再讲外形尺寸与安装边界,这款原型机整机最大外接圆直径是420mm,中心球舱的直径是180mm,机臂末端的桨座适配5寸螺旋桨,桨叶转动时的最大扫掠直径是380mm,比整机最大外接圆小40mm,也就是说桨叶尖端到机体最外侧的防护距离有20mm,日常作业碰到普通的树枝、墙面都不会碰伤桨叶;整机的安装基准面选在中心球舱的水平中分面,所有机臂的安装孔位都以这个中分面为基准做同轴度校准,安装时只要把六个机臂的定位卡榫卡进球舱对应的卡槽,拧上固定螺丝就能保证机臂的安装角度误差在0.5度以内,不需要反复校准机臂角度,装配效率比常规碳管机臂的机型高很多。

  另外,舱体顶部的半圆整流罩做了快拆设计,拧开侧边的一颗手拧螺丝就能掀开整流罩,直接调试内部的飞控接线,外场调试的时候不需要带螺丝刀,徒手就能完成接线检查与参数调试;机臂末端的动力座预留了电调安装位,电调直接嵌在机臂末端的空腔里,靠机臂的塑料结构散热,长时间飞行时电调的温度能控制在55摄氏度以内,不会出现过热降功率的问题。实际做风洞测试的时候,这款构型在5m/s的侧风环境下,姿态保持的稳定性比常规六轴高12%,因为球形舱体的侧风受力是对称的,不会像常规平板中心板那样产生偏航力矩,飞控的修正量更小,飞行时的功耗也更低。做这类原型设计的时候,最容易忽略的就是重心配平,这款机型把电池仓设计在中心球舱的几何中心位置,不管挂载什么载荷,只要调整电池在仓内的前后位置,就能快速把整机重心调整到旋翼升力的中心位置,不需要额外加配重块,能有效降低整机的死重。
