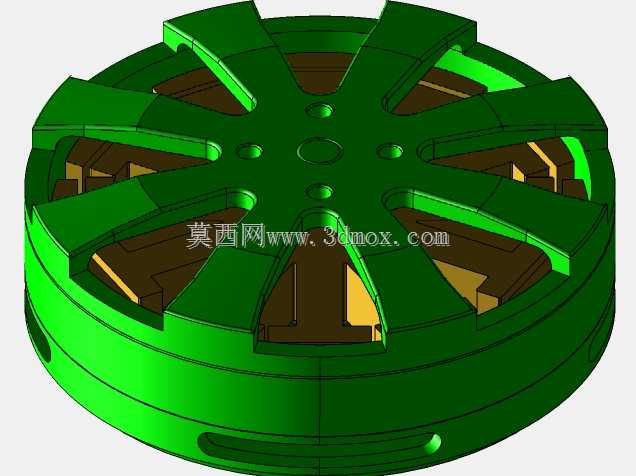

轮辐式圆形端盖结构三维设计

该轮辐式圆形端盖结构，多用于需要兼顾减重、通风散热与结构支撑的旋转类设备端部，常见应用场景涵盖小型电机端部防护、风机叶轮端盖、轮毂装饰支撑件、低速旋转设备的端部封盖等场景，在实际设备运行中承担端部限位、内部构件防护、辅助散热导流的多重作用。从结构设计逻辑来看，整体采用圆盘式基底加放射状轮辐的布局，周向均匀分布的七根轮辐将外圈环形侧壁与中心安装凸台连为一体，轮辐之间的镂空区域既可以大幅降低零件自身重量，减少旋转工况下的转动惯量，也能为设备内部的元器件留出通风散热的通道，避免封闭端盖导致的内部积热问题。中心区域设置了多层环形凸台与定位凹点，用于和设备主轴端部的定位结构配合，保证安装时的同轴度，避免旋转过程中出现偏心抖动的问题；外圈侧壁设置了周向的定位卡槽与侧部凹口，可与外部壳体的卡扣结构快速卡合，减少额外紧固件的使用，提升装配效率。设计过程中针对轮辐的受力路径做了优化，每根轮辐的截面采用渐变厚度设计，靠近中心凸台的位置厚度更大，向外圈环形侧壁过渡时逐渐收薄，既保证了扭矩传递过程中的结构强度，避免轮辐根部应力集中导致的断裂问题，也尽可能控制了材料的用量。安装边界方面，整体为回转体结构，安装时需保证中心凸台与设备主轴的同轴度公差控制在0.1mm以内，外圈侧壁与外部壳体的配合间隙控制在0.2-0.3mm，预留热胀冷缩的变形空间，侧部凹口需对准壳体上的定位凸筋，防止端盖随轴转动时出现松脱。轮辐的边缘做了圆角过渡处理，避免加工和装配过程中出现锐边割手的问题，同时也能减少气流通过镂空区域时产生的风阻与异常噪音。内部腔体的深度根据所适配设备的端部元器件尺寸做了匹配，腔体内部的凸筋结构可用于固定内部的线路或者小型功能模块，不需要额外增加固定支架，进一步压缩整体装配空间。
