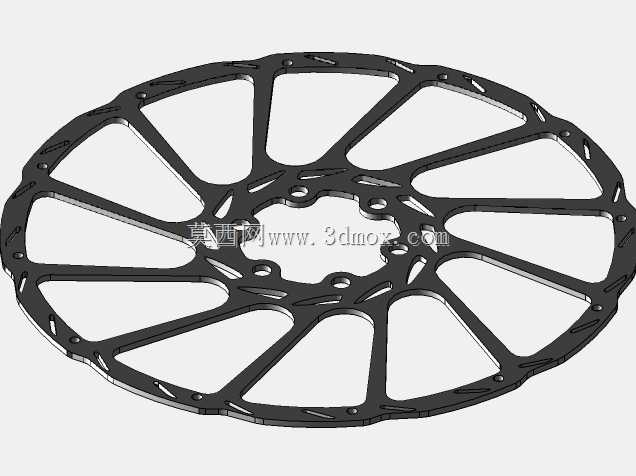

180毫米规格自行车制动碟刹转子结构

这款180毫米规格的自行车制动转子，是山地车、越野公路车等车型碟刹系统的核心受力部件，日常骑行过程中，它需要配合夹器来令片完成制动动作，把骑行过程中的动能通过摩擦转化为热能散出，直接决定了不同路况下的制动可靠性。从实际装车场景来看，180毫米直径的转子多用于中度越野、林道穿越以及日常重载通勤的车型，相比更小直径的160毫米转子，它拥有更长的摩擦力臂，同等夹器夹紧力下能提供更大的制动力矩，长距离下坡制动时也能因为更大的散热面积降低热衰减出现的概率，避免连续制动后制动力大幅下降的安全隐患。设计过程中首先要匹配标准的花鼓安装接口，中心定位孔与周边固定孔的位置公差需要控制在合理范围内，保证装车后转子转动时的端面跳动量符合装配要求，避免蹭碟问题出现。整体采用镂空辐条式结构，不是单纯为了减重做的造型设计：每一条辐条的走向都经过受力校核，制动时夹器施加的径向摩擦力、骑行颠簸带来的冲击载荷，都能通过辐条均匀传递到中心安装座，不会出现局部应力集中导致的盘片变形；辐条之间的大尺寸镂空区域，一方面能减少转动过程中的风阻，另一方面能在制动时让气流快速穿过盘片表面，带走摩擦产生的热量，同时雨天骑行时也能快速排走盘面的积水与泥沙，缩短制动响应的距离。盘片外缘做了圆弧过渡处理，没有尖锐棱角，避免拆装或者意外摔车时剐蹭造成的损伤，盘面预留的细小开槽是用来清理来令片表面磨下的碎屑，避免碎屑夹在盘片与来令片之间造成制动异响或者摩擦面异常磨损。安装边界上，除了180毫米的外径尺寸，盘片厚度符合通用线拉、油压碟刹的夹器间隙标准，装车时不需要额外调整夹器的安装位置就能适配，中心安装座的孔位兼容主流六钉花鼓的安装规格，不需要额外加装转换座就能完成装配。实际使用中，这种结构的转子在反复制动升温后，变形量能控制在极小范围内，不会因为热胀冷缩出现盘面翘曲，长距离使用的稳定性更有保障。
