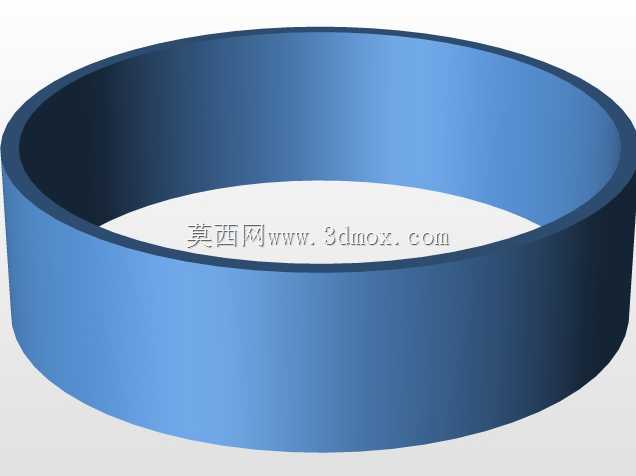

自行车叉杆配套环形定位垫片结构

日常骑行的自行车在长期颠簸使用中，前叉与车架衔接位置很容易出现轴向窜动，这类环形垫片正是填充在叉杆与安装基座的配合间隙之间，抵消装配公差带来的旷量，避免金属部件直接硬接触产生磨损。很多新手在组装山地车或者通勤车时，容易忽略这类薄型垫片的作用，直接锁紧叉杆固定螺母，骑上几个月就会发现转向位置出现异响，拆检时往往能看到配合面已经磨出深浅不一的压痕，这时候再补装垫片，已经无法完全消除已经产生的配合间隙。

设计这类垫片时，首先要匹配叉杆的外径尺寸，内孔要留出合理的安装间隙，既不能过大导致垫片安装后出现偏心，也不能过小导致装配时卡滞在杆体上，无法顺利贴合到安装基准面。垫片的厚度选择要结合实际安装空间的累计公差来定，过厚会导致锁紧螺母无法达到规定的锁紧行程，过薄则起不到填充间隙、分散锁紧压力的作用。环形的结构设计没有多余的异形突出，加工时可以直接采用冲压工艺批量生产，端面的平面度要控制在合理范围内，避免安装后出现局部应力集中，长期受力后出现垫片变形甚至碎裂的问题。

从安装边界来看，这类垫片的外径要小于安装位的沉孔直径，同时要大于叉杆固定座的支撑面内径，保证锁紧时的压力能够均匀传递到整个支撑面上，不会出现局部压空的情况。在实际的整车装配场景中，这类垫片往往会和锁紧螺母、防松垫圈配合使用，在叉杆穿入车架头管或者前叉衔接位之后，先套入该垫片贴紧基准面，再依次安装其他锁紧部件，能够有效分散螺母锁紧时的轴向压力，避免杆体表面被螺母压出凹痕，同时也能在长期使用中缓冲路面传递来的振动，减少连接位置的松动概率。

很多维修场景中，更换磨损的叉杆部件时，往往需要同步更换这类垫片，因为旧垫片在长期受力后会出现轻微的塑形变形，端面平整度下降，如果继续复用，很容易导致新换的部件安装后出现配合间隙，转向时的旷量无法完全消除。建模时要重点保证内孔与外圆的同轴度，两个端面的平行度也要符合装配要求，不需要额外设计复杂的防滑纹路，依靠端面的摩擦力和锁紧部件的预紧力，就足以保证垫片在使用过程中不会出现跟转或者移位的问题。这类零件虽然结构简单，属于整车中的小型基础零件，但直接影响到转向系统的装配精度和使用寿命，设计时不能因为零件尺寸小就忽略公差配合的要求，否则很容易在后续使用中出现各类难以排查的异响和松动问题。
