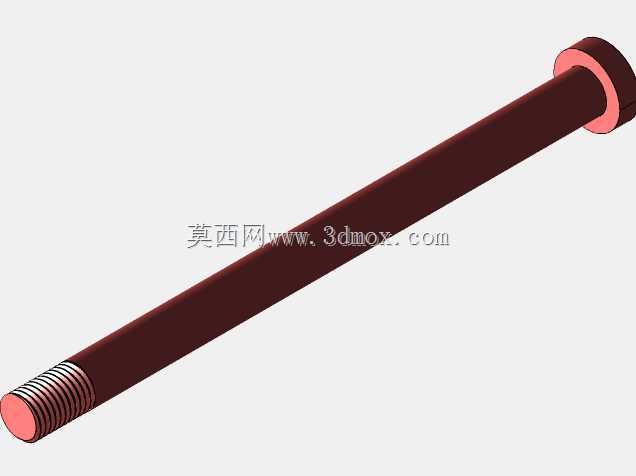

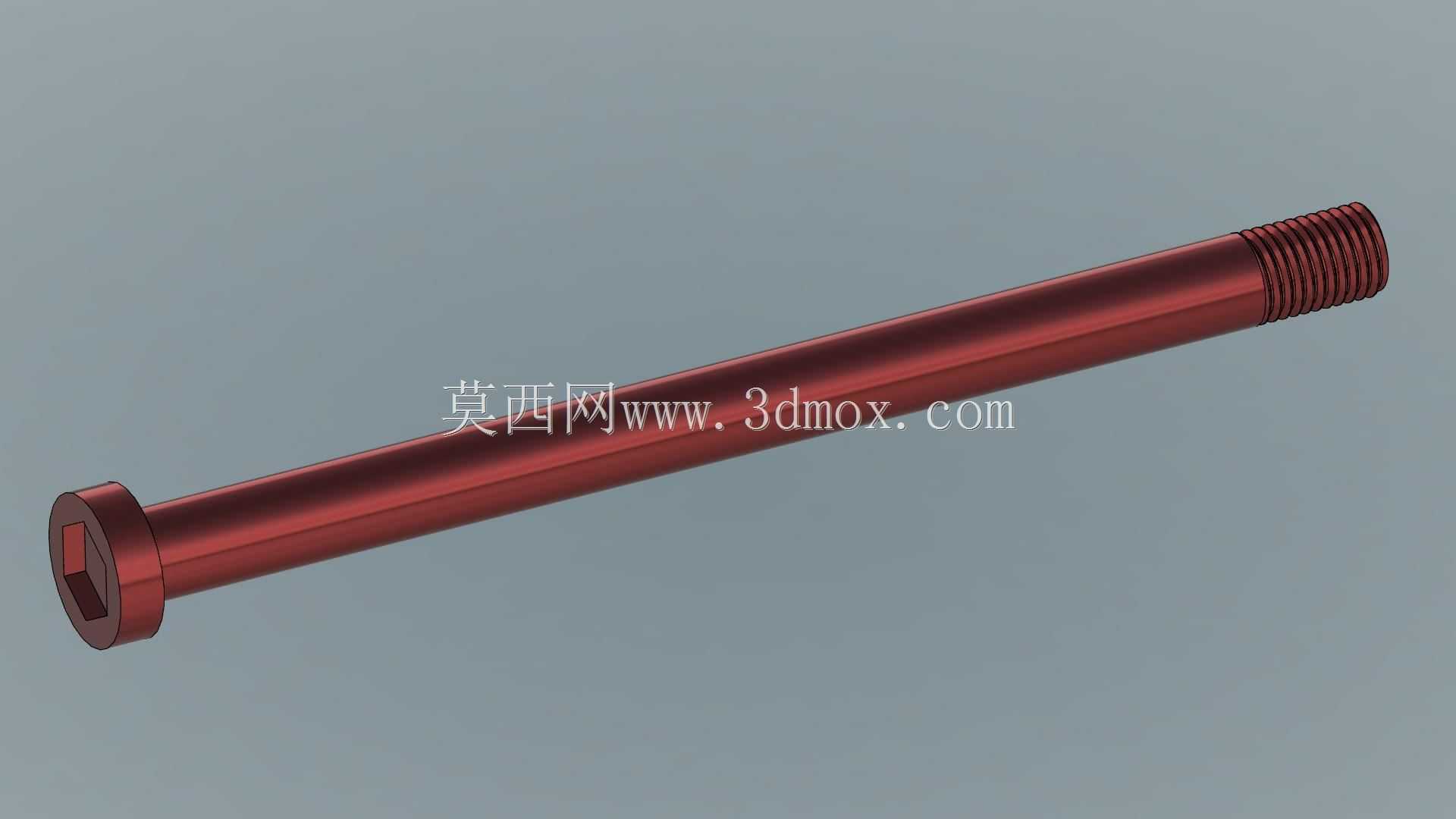

171mm长自行车轮组连接贯通轴结构

　　在自行车轮组的装配体系中，贯通轴是承担轮组与车架前叉或后叉连接、传递骑行载荷的核心受力零件，这款长度为171mm的贯通轴，主要适配宽规格城市通勤车、山地车的花鼓安装场景，区别于传统快拆杆的薄壁结构，该轴采用整体实心杆身设计，从结构根源上提升轮组安装后的侧向刚性，避免大力骑行、颠簸路面冲击时出现的轴身形变问题。从实际使用场景来看，这类贯通轴多用于桶轴规格的轮组安装，相比快拆结构的偏心锁紧问题，贯通轴通过轴身与花鼓内孔的全段配合，能让轮组的安装定位精度提升一个层级，轮组旋转时的跳动量控制更稳定，尤其在碟刹制动的车型上，稳定的轴身定位可以减少刹车时的碟片蹭刹问题，提升制动手感的一致性。设计这款轴的时候，首先要匹配对应车架开档的安装尺寸，

　　171mm的总长度是对应特定开档规格的车架与花鼓组合确定的安装边界，轴身的光杆段直径需要和花鼓内孔的轴承内圈形成过渡配合，保证轴承安装后不会出现径向窜动，轴端的螺纹段长度经过匹配计算，既保证锁紧螺母旋入后有足够的啮合牙数承担锁紧力，又不会因为螺纹过长导致螺母旋入超程顶到轴承外圈。轴头的内六角驱动结构是为了安装时可以通过内六角扳手从端部施加扭矩，相比外六角结构，内六角的驱动形式不会在轴头外形成突出的棱角，避免安装后轴头剐蹭周边部件，也能减少骑行过程中泥水、灰尘在驱动结构处的堆积，降低后期拆卸维护的难度。轴身靠近头部的法兰凸台是安装时的轴向定位面，这个凸台的端面平面度有严格要求，安装时凸台端面贴合花鼓外侧的轴承端面，

　　将轮组的轴向载荷均匀传递到轴身，避免局部应力集中导致的轴肩断裂问题。从受力角度分析，骑行过程中轴身主要承受骑行者重量带来的弯曲载荷，以及颠簸路面冲击带来的交变载荷，所以轴身的光杆段采用等直径设计，没有多余的截面突变，减少应力集中点，螺纹段与光杆段的过渡位置采用圆角过渡，避免螺纹收尾处的应力集中引发的疲劳断裂。实际选型时，除了总长度171mm的尺寸边界，还要确认轴身直径与花鼓轴承的匹配性，螺纹规格与车架侧锁紧螺母的适配性，轴头内六角的尺寸与常用维修工具的通用性，避免出现配件购买后无法安装的问题。这类贯通轴的表面处理采用阳极氧化工艺，一方面提升轴身的耐磨性能，减少长期拆装过程中轴身表面的划伤，另一方面也能提升轴身的防锈能力，

　　应对雨天骑行、潮湿环境下的锈蚀问题，延长零件的使用寿命。在三维建模过程中，这类轴类零件的建模需要重点关注各段直径的同轴度要求，螺纹段的牙型尺寸要符合标准螺纹规范，轴头内六角的深度、对边尺寸要匹配标准工具的尺寸公差，法兰凸台的过渡圆角不能遗漏，这些细节直接决定了模型导出工程图后加工出来的零件能否顺利装配。很多新手建模时容易忽略螺纹收尾的退刀结构，以及轴肩处的圆角，实际加工中如果没有退刀槽，螺纹加工到轴肩位置会出现烂牙问题，没有过渡圆角则会在热处理、受力时出现断裂隐患。另外安装边界的尺寸核对是建模前必须做的工作，171mm的总长度是包含轴头法兰厚度的整体尺寸，光杆段的长度要对应花鼓内部两个轴承之间的距离，保证轴承安装到位后，轴端的螺纹露出长度刚好满足螺母锁紧的需求，不会出现轴长过短螺母锁不紧，或者轴长过长螺母锁紧后轮组有旷量的问题。在轮组装配的实际流程中，贯通轴是从花鼓的一侧穿入，依次穿过花鼓内的两个轴承，轴端从车架另一侧的安装孔穿出，之后旋入锁紧螺母，通过扭矩扳手按照规定扭矩锁紧，让轴身、花鼓轴承、车架安装座形成稳定的刚性连接，这种连接方式相比快拆的凸轮锁紧，锁紧力更稳定，长期骑行也不容易出现松动，非常适合越野骑行、重载通勤的使用场景。
