山地车禧玛诺压装式底部中轴支撑构件

　　在山地自行车传动系统的布局中，五通位置的底部支撑构件是连接车架与曲柄传动组的核心衔接部件，这类压装式结构的设计初衷，是为了替代传统螺纹式中轴对车架五通螺纹加工精度的高要求，降低车架生产环节的加工复杂度，同时提升轴组与车架的配合同轴度，减少传动过程中的径向跳动。日常山地越野骑行场景下，这个部件需要持续承受脚踏传递的交变踩踏载荷，还要应对颠簸路面带来的冲击载荷，同时隔绝泥水、沙尘对内部轴承结构的侵蚀，因此结构设计上的强度冗余、密封配合精度直接决定了整套传动系统的使用寿命与踩踏效率。

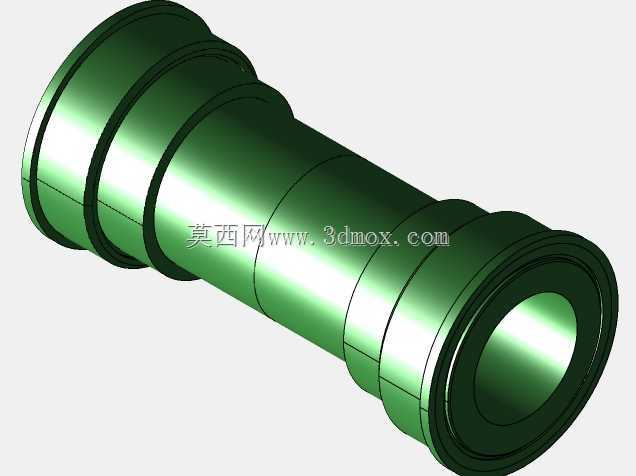

　　从结构形态来看，该构件为阶梯式中空轴套结构，整体沿轴向分布多组不同直径的环形凸台，不同直径的台阶面分别对应压装时的定位止口、车架五通管的内壁贴合面、外部密封件的安装卡槽以及内部轴承组的承托位。中空的内腔设计是为了给曲柄轴心、轴承内圈以及相关锁紧组件留出安装空间，轴向的各段直径差经过精准匹配，既保证压装过程中构件能够顺畅压入车架五通管，又能通过过盈配合实现与车架的刚性连接，避免骑行过程中出现轴套松动、异响的问题。外表面的多道环形槽结构，一方面可以在压装时存储少量润滑脂，降低压装过程中接触面的摩擦阻力，避免金属表面刮伤影响配合精度，另一方面也可以在长期使用过程中容纳少量渗入的微小杂质，减少杂质对配合面的磨损。

　　设计这类压装底部支撑构件时，首先要匹配对应规格车架的五通内径尺寸，压装过盈量的取值需要兼顾连接刚性与压装工艺可行性，过盈量过大会导致压装力过大，甚至造成车架五通管变形开裂，过盈量过小则会出现配合松动，传动过程中产生异响与旷量。轴向的各段长度尺寸需要严格匹配五通管的宽度、轴承的安装厚度以及密封件的压缩量，确保压装完成后，两侧轴承的位置能够与曲柄轴心的安装位精准对齐，避免曲柄转动时出现额外的轴向载荷，加速轴承磨损。构件的内壁同轴度公差需要控制在极小的范围内，因为内壁是轴承外圈的安装基准，同轴度偏差会直接导致轴承内外圈出现偏斜，转动时产生阻尼卡顿，不仅会提升踩踏阻力，还会大幅缩短轴承的使用寿命。

　　实际装配场景中，这类压装式底部支架需要使用专用的压装工具，将构件平稳、垂直地压入车架五通管，整个压装过程需要保持两侧受力均匀，避免倾斜压入造成构件或车架的损伤。压装完成后，构件两端的凸台端面需要与车架五通的两侧端面齐平或者保留设计预留的微小突出量，为后续安装密封端盖、曲柄组件提供精准的定位基准。构件的外表面粗糙度也有明确要求，过高的粗糙度会导致压装时摩擦力过大，且无法实现均匀的过盈配合，过低的粗糙度则会提升加工成本，同时可能降低配合面的摩擦系数，在长期交变载荷下出现相对转动的风险。

　　从使用场景的适配性来看，这类针对山地车设计的压装底部支撑，相比普通通勤车的同类部件，在结构强度上做了针对性加强，壁厚经过载荷校核，能够承受越野骑行时的大冲击力踩踏、飞包落地时的瞬时冲击载荷，阶梯式的结构设计也在保证强度的前提下尽可能控制了构件自重，符合山地车轻量化的设计趋势。不同直径的台阶过渡位置都做了微小的圆角处理，避免应力集中，防止长期交变载荷下在台阶位置出现疲劳裂纹，提升构件的疲劳寿命。中空的内孔直径经过优化，既能够兼容对应规格的曲柄轴心穿过，又尽可能保证了轴套自身的壁厚，平衡了轻量化与结构强度的需求。在实际的三维建模过程中，这类回转类构件需要严格把控各段直径、轴向长度、圆角、槽位的尺寸精度，每一处尺寸的偏差都会直接影响后续的装配可行性与实际使用性能，建模时需要优先保证各配合面的同轴度、端面与轴线的垂直度等形位公差要求，才能为后续的生产加工、装配调试提供准确的三维数据支撑。
