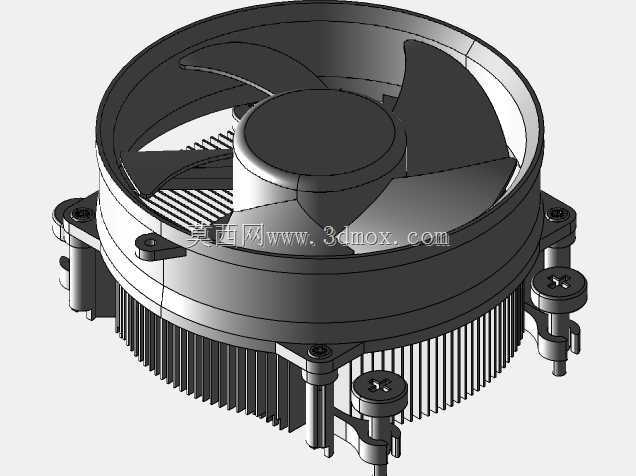

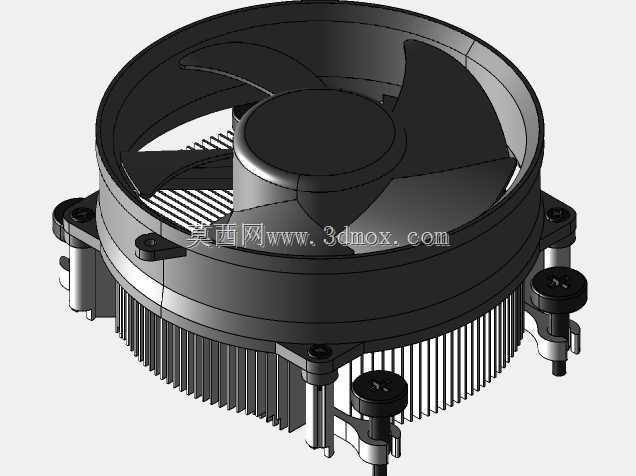

台式机下压式CPU风冷散热结构三维模型

　　日常做PC硬件结构适配、小型机箱散热选型时，这类下压式CPU风冷结构是接触频率极高的部件，很多人对它的认知停留在“能给CPU降温”的表层，但从结构设计和实际应用的角度拆解，每一处细节都对应着特定场景的使用需求。先从应用场景说起，这类下压结构不同于塔式侧吹散热器，它的出风方向是垂直朝向主板平面，除了覆盖CPU核心的散热需求，还能顺带带走CPU周边供电模块、内存颗粒表面的积热，尤其适合ITX迷你机箱、薄型HTPC这类内部空间局促、没有多余风道布局空间的装机场景，在1U/2U机架式工控机里也常能看到同结构的散热方案，毕竟这类设备的内部垂直高度受限，塔式散热器的高度根本塞不进去，下压式结构的高度优势就体现得非常明显。

　　再看实际功能的实现逻辑，整个结构分为几个核心功能区：最上方的轴流扇叶负责驱动空气流动，中间的圆形轮毂是扇叶的固定基座，内部预留了电机安装位，扇叶的曲面角度是经过风量风压平衡设计的，既不会因为角度过大导致电机负载过高、运行噪音陡增，也不会因为角度过小导致风量不足压不住CPU的发热；下方的铝挤鳍片是热交换的核心区域，密集的平行鳍片增大了和空气的接触面积，鳍片根部和CPU接触的底座区域需要做平面度处理，实际装配时还要搭配导热介质填充微观间隙，才能把CPU核心产生的热量快速传导到整片鳍片上，再通过流动的空气把热量带走。

　　设计思路上，这类结构首先要平衡的是散热能力和安装空间的矛盾，鳍片的密度不能无限加高加密，一方面要控制整体高度不超过机箱的CPU散热限高，另一方面鳍片过密会增大风阻，反而让扇叶吹出来的风无法穿透鳍片缝隙，导致热交换效率下降；扇框的外圈结构除了固定扇叶电机，还要起到导风的作用，避免扇叶驱动的气流从四周散逸，把尽可能多的气流导向下方的鳍片区域。再看安装结构，四个角的塑胶扣具是对应主板CPU插座周边的安装孔位设计的，扣具内部嵌有金属紧固件，避免多次拆装后塑胶件出现滑牙、断裂的问题，扣具的长度、固定脚的卡位尺寸完全匹配主流桌面级CPU插座的孔距，安装时不需要额外的背板固定，按压旋转就能完成锁定，不管是工厂批量装配还是用户自行安装都能提升效率，同时扣具的压力设计经过校准，既不会因为压力过小导致底座和CPU核心接触不紧密、热阻增大，也不会因为压力过大压坏CPU核心或者主板PCB。

　　从安装边界的尺寸来看，这类下压式散热器的整体外径一般控制在90-95mm区间，刚好能覆盖CPU核心及周边20mm范围内的主板元件，不会和内存插槽、PCIe插槽的安装位产生干涉，整体高度通常控制在45mm以内，部分薄型版本甚至能做到30mm以下，适配不同厚度的迷你机箱需求；扇叶的转动间隙和扇框内壁预留了0.5-1mm的安全距离，避免扇叶高速转动时和扇框产生擦碰，鳍片的边缘做了钝化处理，生产装配和安装过程中不会划手，底部的接触底座平面度控制在0.02mm以内，保证和CPU表面的贴合度。实际做结构验证的时候还要考虑动平衡问题，扇叶注塑成型后会做动平衡校准，避免高速转动时产生振动，长期振动不仅会产生噪音，还可能导致主板上的元件出现虚焊问题；扇叶的材质一般选用耐温的工程塑料，长期在鳍片传导的高温环境下工作不会出现变形、脆化的问题，鳍片采用铝合金挤压成型，在保证导热效率的同时控制整体重量，不会给主板PCB造成过大的负重压力，避免长期使用后主板出现变形弯曲的情况。
