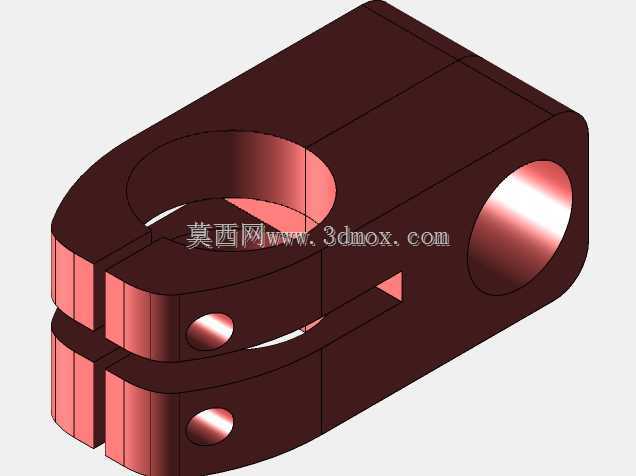

山地自行车把立锁紧连接结构

　　日常山地车骑行过程中，车把与前叉舵管的连接可靠性直接决定转向操控的精准度与骑行安全，这个把立锁紧结构正是承担两者刚性连接的核心受力零件。从实际装车场景来看，该零件一端通过开口抱夹结构抱紧前叉上舵管，另一端通过横向通孔穿装车把，把骑行者施加在车把上的转向力矩完整传递至前叉，实现前轮转向控制，同时承担骑行过程中颠簸路面带来的冲击载荷，避免车把出现转动偏移、松动脱落的风险。

　　设计层面首先考虑的是受力合理性，整体采用分体开口式抱夹结构，抱夹侧预留均匀的收缩缝隙，搭配上下两组螺栓锁紧孔，当螺栓拧紧时，开口缝隙均匀收缩，能够在舵管圆周面形成均匀的抱紧压力，避免局部应力集中导致的舵管压伤或者锁紧力不足的问题。与车把连接的侧部采用整圆孔设计，孔壁加工精度控制在合理公差范围内，既保证车把穿装顺畅，又能减少装配后的配合间隙，避免转向时出现虚位。零件外侧做了圆滑过渡处理，没有尖锐棱角，既避免装车后剐蹭骑行者肢体，也能减少应力集中点，提升零件长期受交变载荷下的疲劳强度。

　　从安装边界来看，抱夹端的内孔尺寸匹配常规山地车前叉标准舵管直径，车把安装孔适配同规格山地车直把、燕把的管径，整体外形尺寸控制在常规把立的安装空间范围内，不会与车架头管、碗组部件产生装配干涉。锁紧螺栓孔的位置经过排布优化，拧紧操作时扳手不会与周边零件发生磕碰，日常维护调整车把角度时无需完全拆卸周边部件，松开螺栓即可调整车把俯仰角度，调整到位后拧紧螺栓即可恢复锁紧力，维护操作便捷。

　　结构设计上还考虑了不同骑行场景的载荷需求，零件主体壁厚经过受力校核，在满足轻量化要求的前提下，保证越野骑行时承受冲击载荷不会发生变形开裂，抱夹开口处的窄缝设计既保证锁紧时的收缩量足够，又不会因为缝隙过大导致锁紧后零件出现塑性变形。横向贯穿的车把安装孔与抱夹内孔的垂直位置精度经过严格控制，保证装车后车把与前轮的垂直度符合骑行操控要求，不会出现车把偏斜导致的骑行跑偏问题。零件表面做了氧化处理，提升户外骑行环境下的耐腐蚀性能，避免雨水、泥水侵蚀导致的锈蚀，延长零件使用寿命。

　　实际应用中，该结构适配绝大多数硬尾、软尾山地车型，也可用于通勤自行车、 gravel 砾石车的车把连接部位，相比老式的焊接式把立，这种分体锁紧结构的适配性更强，可根据骑行者的身高、骑行习惯调整车把的安装高度与俯仰角度，满足不同骑行姿态的需求。在受力传递路径上，零件将车把处的横向转向力、竖直方向的载荷通过整体结构均匀分散到抱夹端的整个接触面上，避免局部应力过大导致的零件失效，螺栓孔处做了局部加厚处理，承受螺栓预紧力时不会出现压溃变形，长期使用也能保持稳定的锁紧力矩，不会因为骑行振动出现螺栓松动的问题。
