可调式康复训练体操双杠结构设计

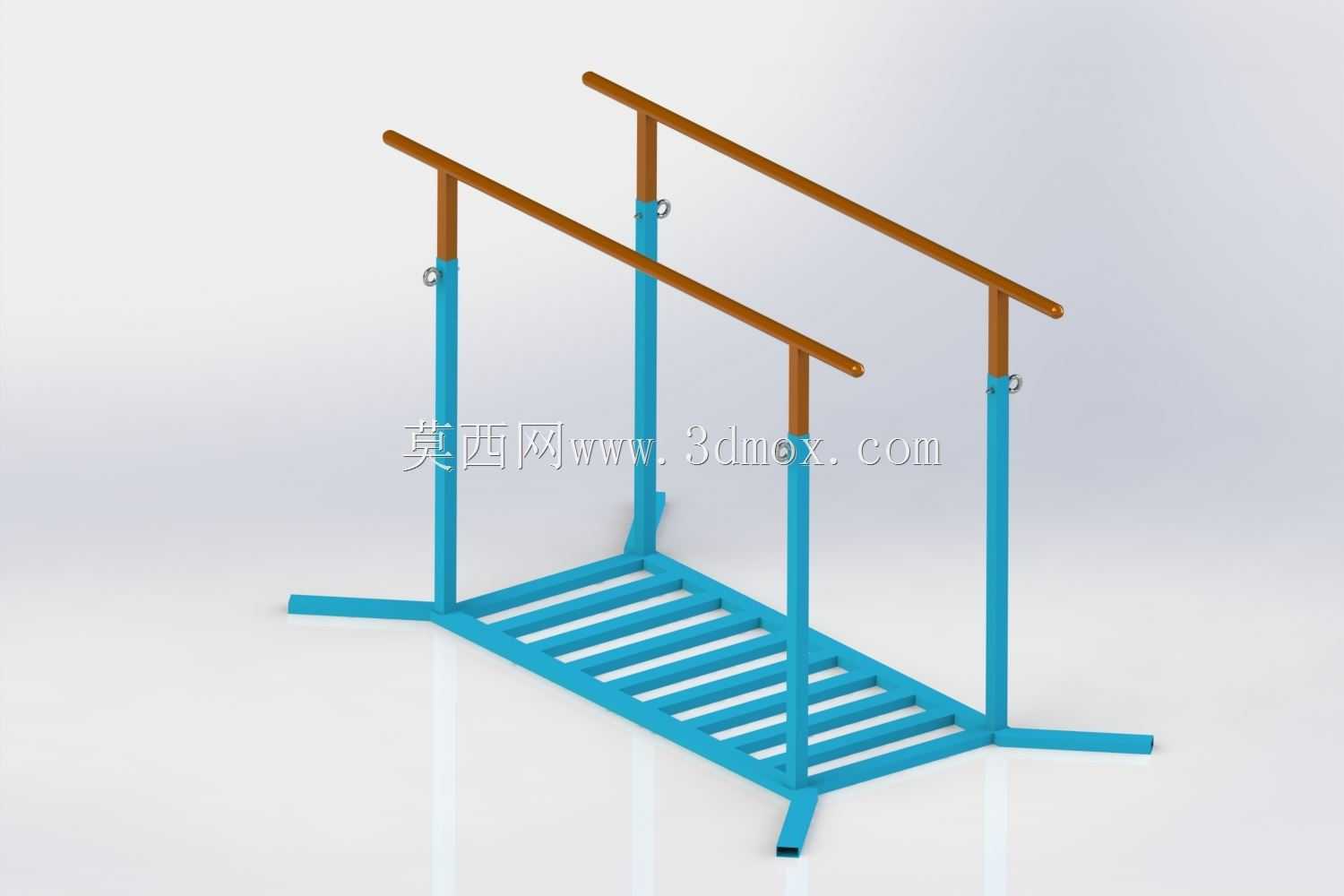

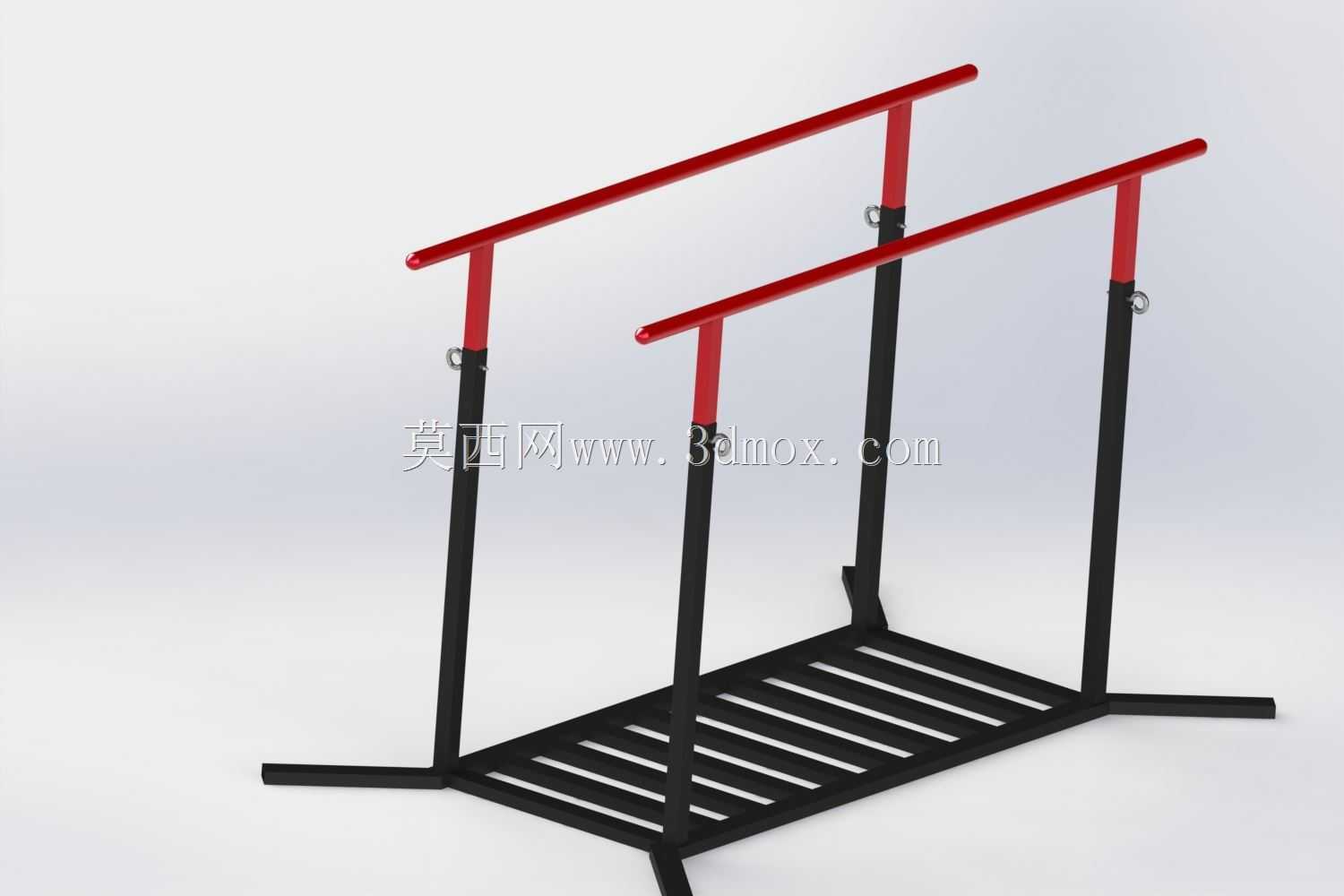

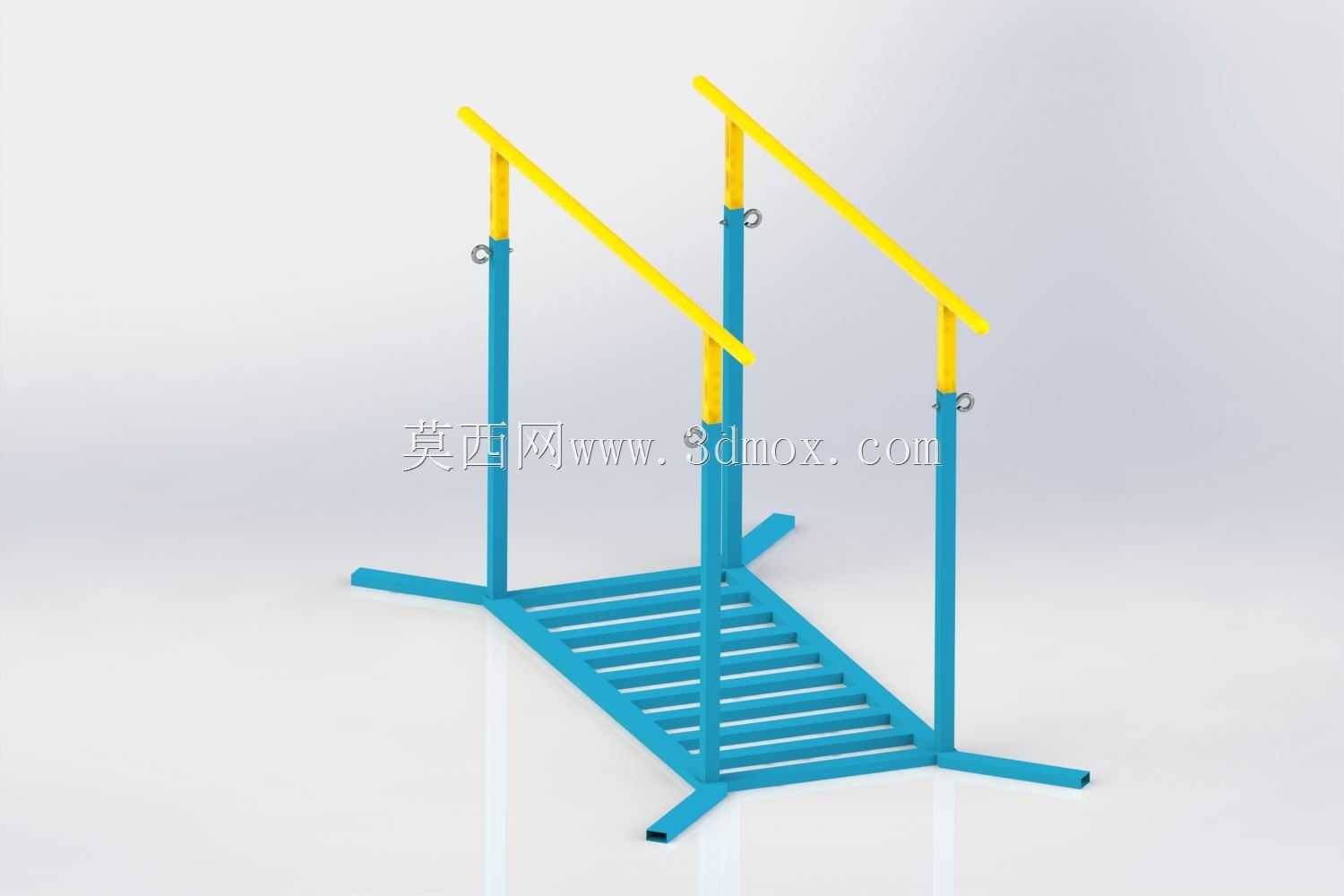

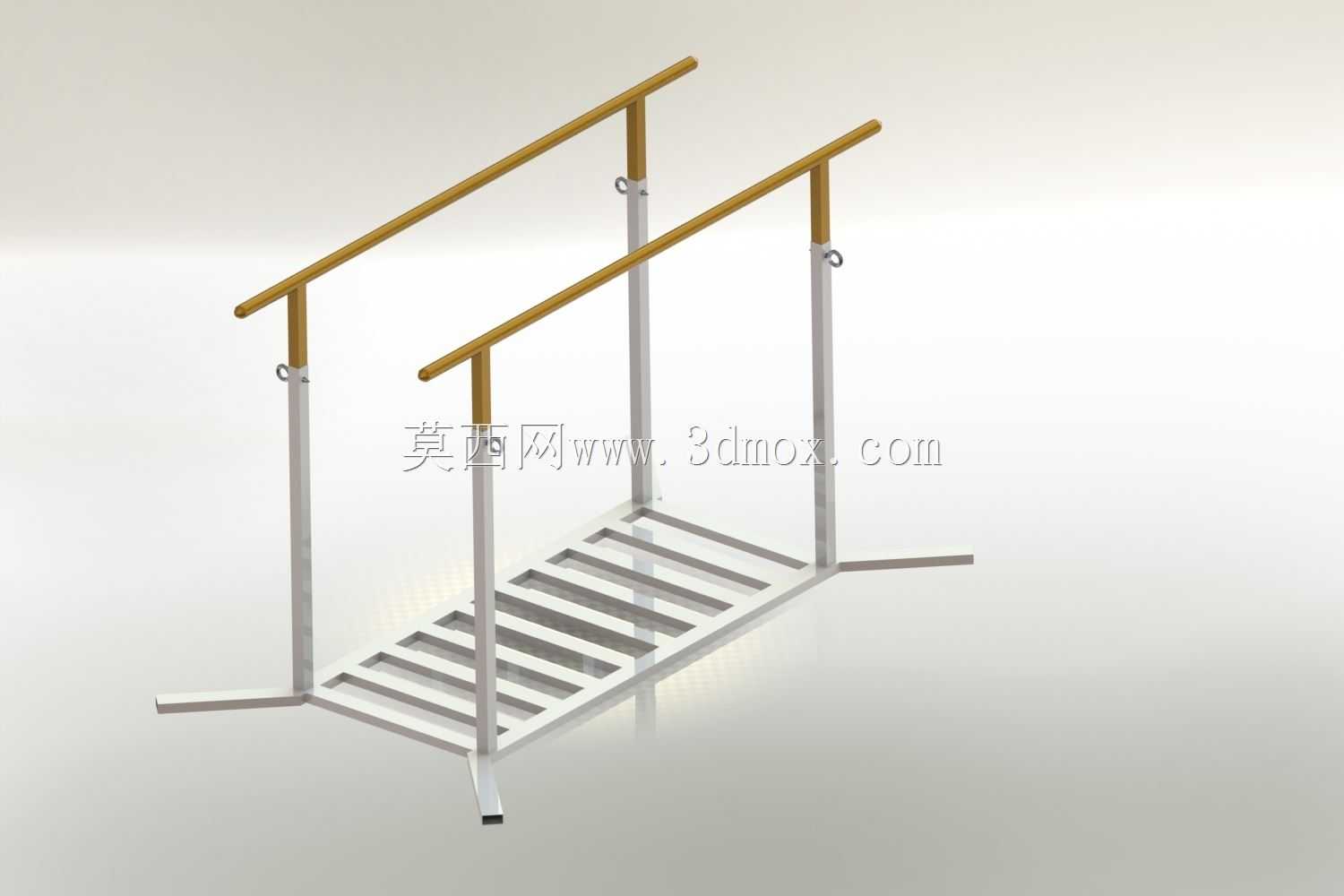

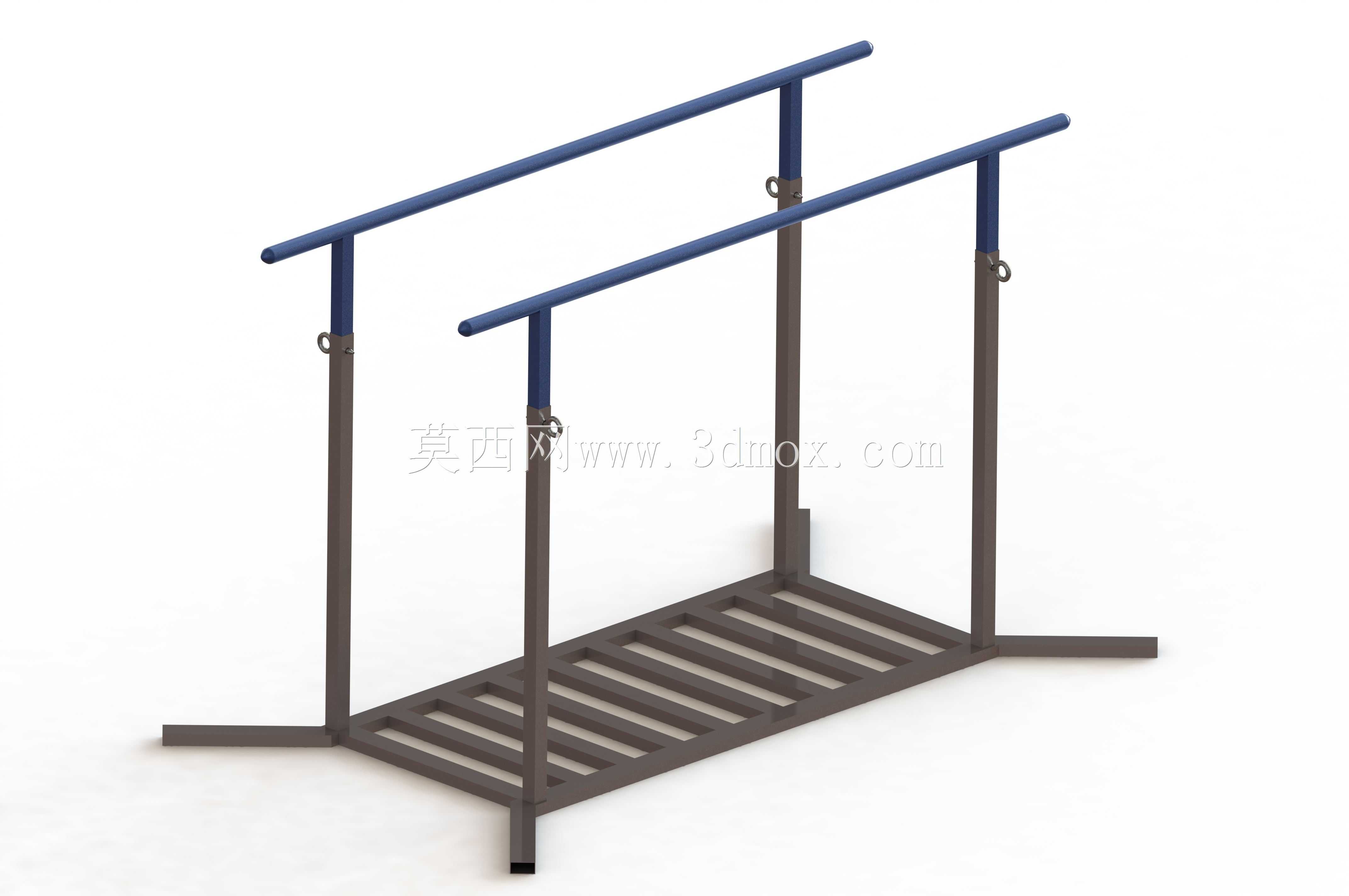

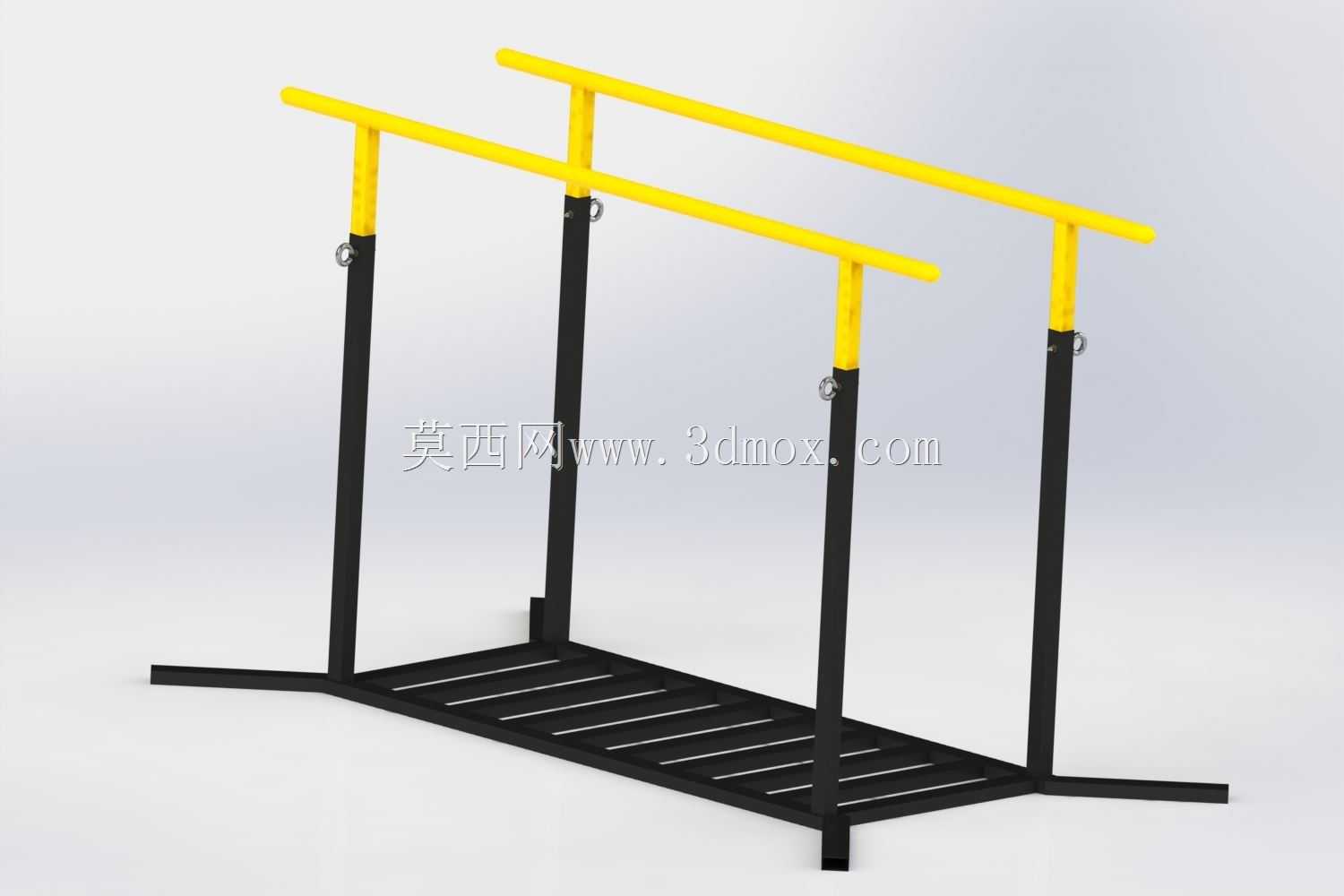

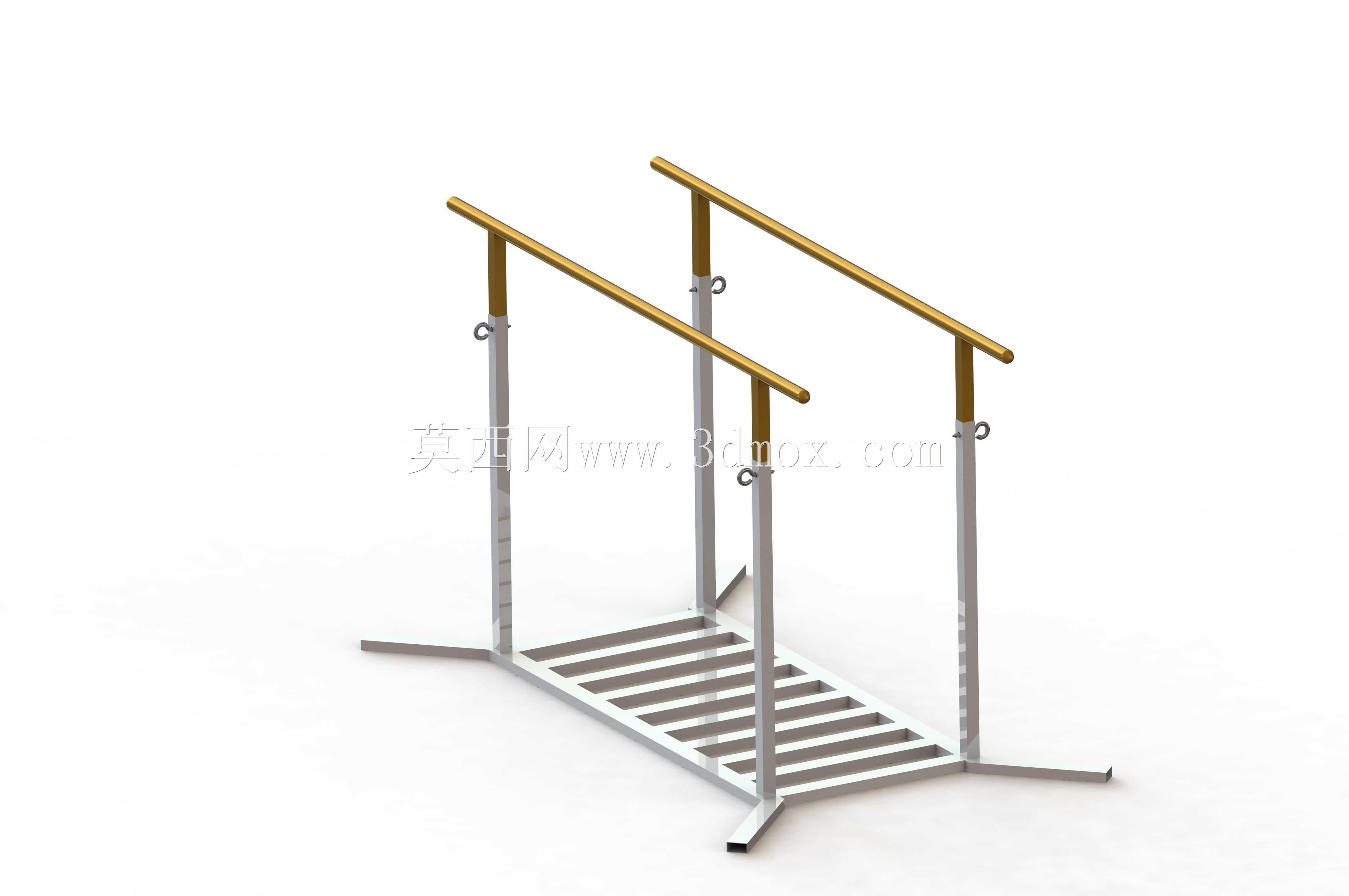

这款双杠结构的设计，最初是兼顾专业体操基础训练与术后下肢康复行走训练两类场景做的方案，落地时首先要考虑的就是不同使用场景下的安装边界与载荷冗余。从结构组成来看，主体采用落地式框架设计，底部是一体化的格栅式防滑踏台，踏台两侧延伸出横向支撑脚，直接与硬质地面接触，不需要额外做地面膨胀螺栓固定，既可以在体操训练馆的塑胶地面上放置使用，也能直接搬进康复科的训练室、普通家庭的平整客厅区域部署，安装时只需要保证放置区域地面水平度误差不超过3mm，预留出前后各1.2m、左右各0.8m的操作空间即可，不会破坏原有地面装修。

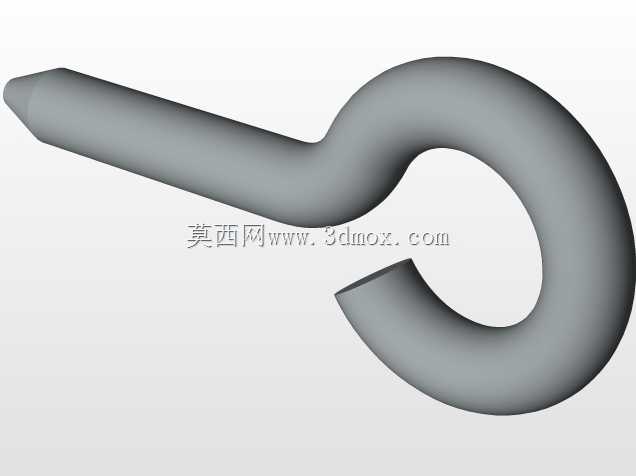

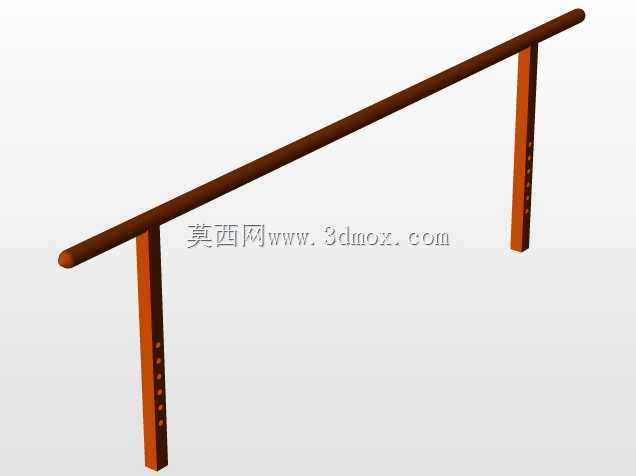

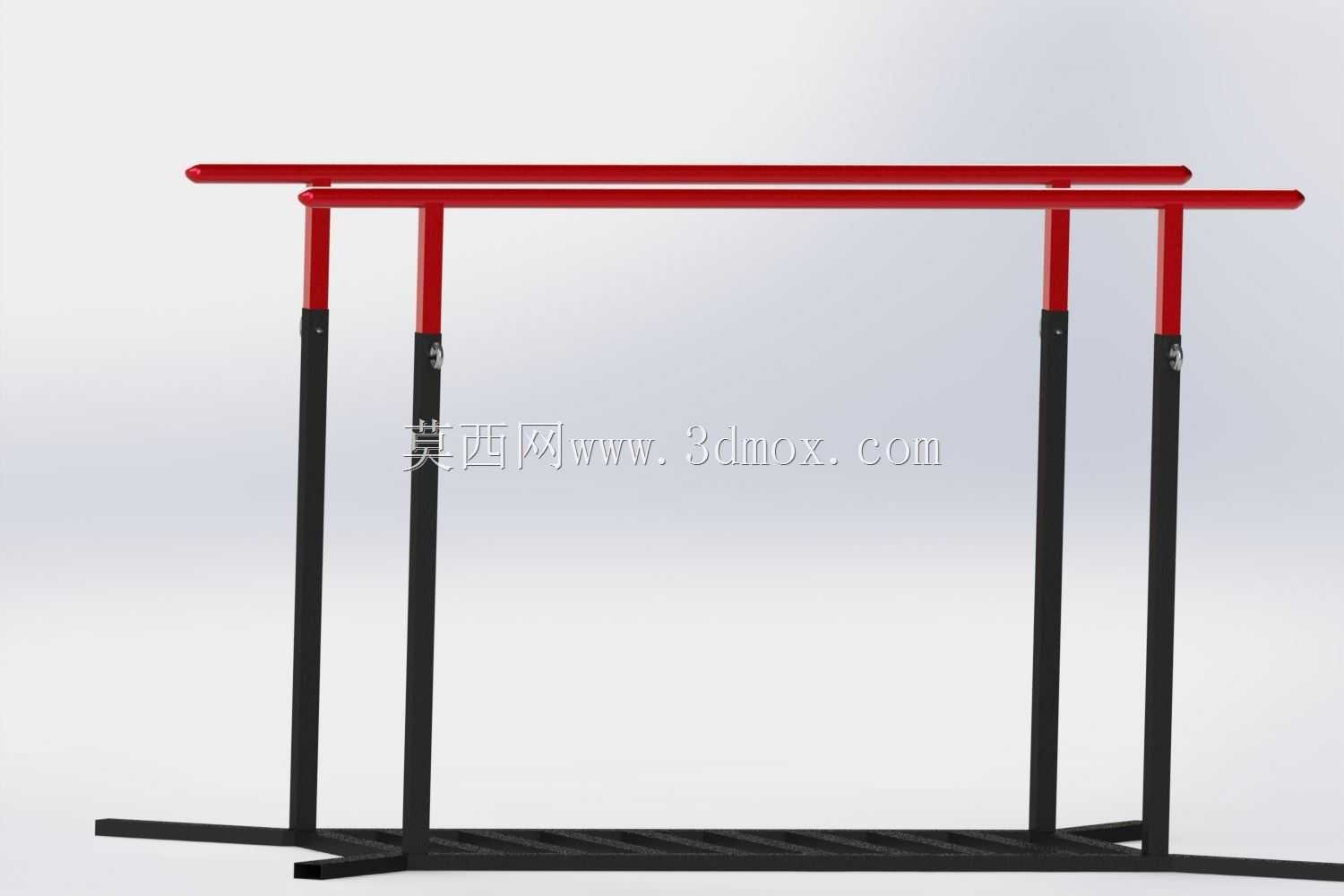

两根平行的杠体采用圆形截面的防滑握持杆件，杠体高度通过立柱上的快锁调节环实现多档位调整，调节范围覆盖1.1m到1.5m区间，既可以适配专业体操训练中标准双杠的高度要求，满足支撑摆动、慢起肩倒立等基础动作的握持需求，也能降到较低档位，供下肢行动障碍的患者做站立平衡训练、步态矫正训练使用，患者可以双手握持杠体分担部分体重，逐步恢复下肢行走能力。立柱与底部框架采用焊接连接，焊缝处做了圆弧过渡处理，避免尖锐棱角对使用者造成磕碰，杠体表面包裹了防滑耐磨的柔性材质，长时间握持训练也不会出现打滑、磨手的问题。

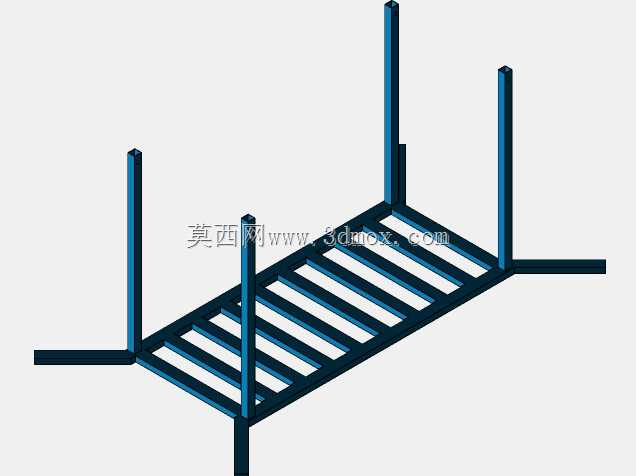

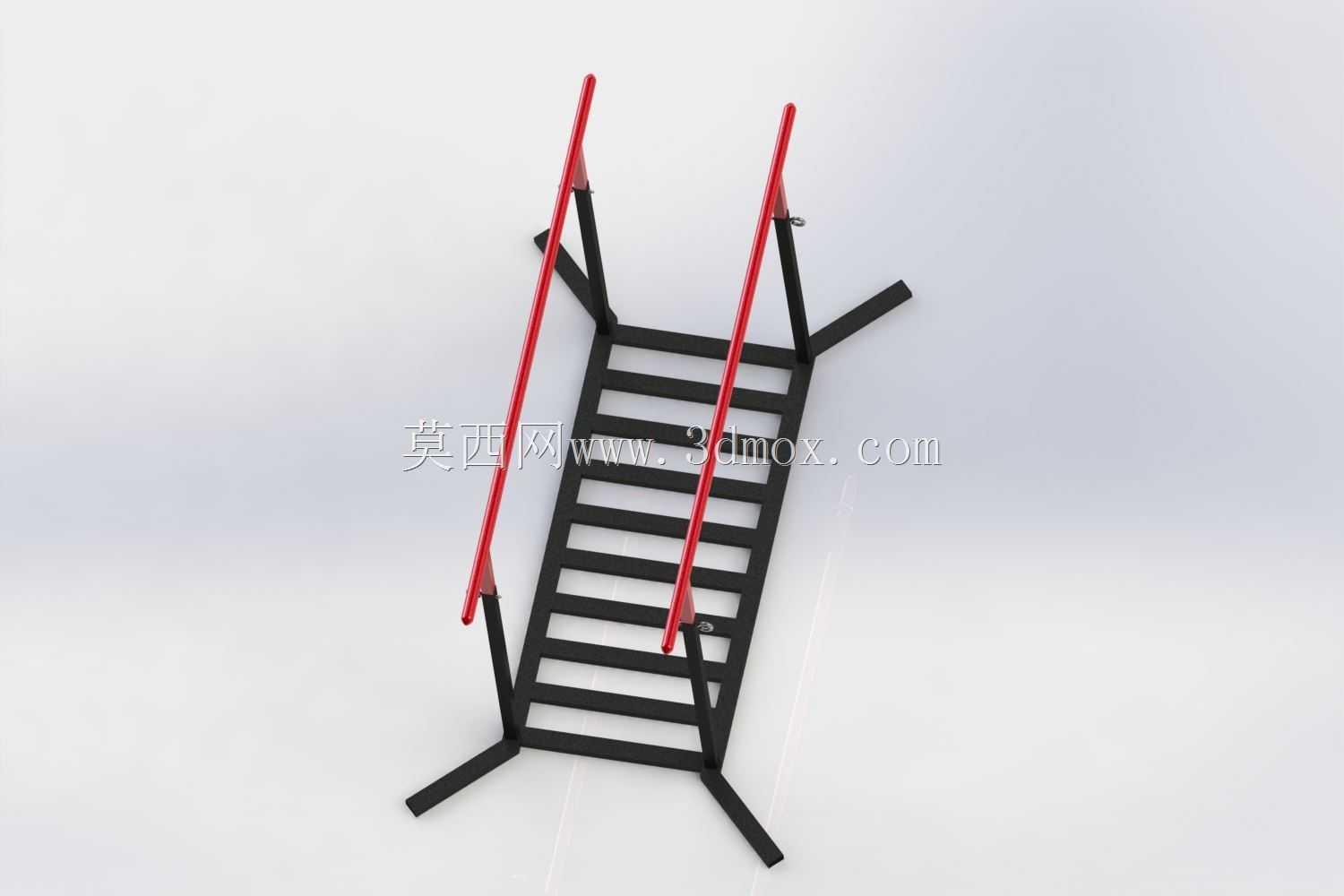

底部的格栅式踏台一方面起到配重稳定的作用，避免使用者做支撑动作时设备出现侧翻，格栅间隙控制在15mm，既可以漏下训练时带上来的泥沙、水渍，保持踏台表面干燥防滑，也不会卡入使用者的鞋跟，适配运动鞋、康复训练鞋等多种鞋型使用。整个框架的静态载荷按照单杠承受150kg垂直载荷做了冗余设计，完全能满足成年男性的训练载荷要求，日常使用时只需要定期检查调节锁扣的紧固状态、擦拭杠体表面的汗渍即可，维护成本极低。在做三维建模时，所有的管件连接位置都做了可拆式的结构预留，如果是批量生产的版本，杠体和立柱可以采用装配式连接，降低运输时的包装体积，用户收到后只需要用配套的紧固件完成简单组装即可投入使用，不需要专业的安装工具。
