帆船用塔夫特尔夹索具结构设计

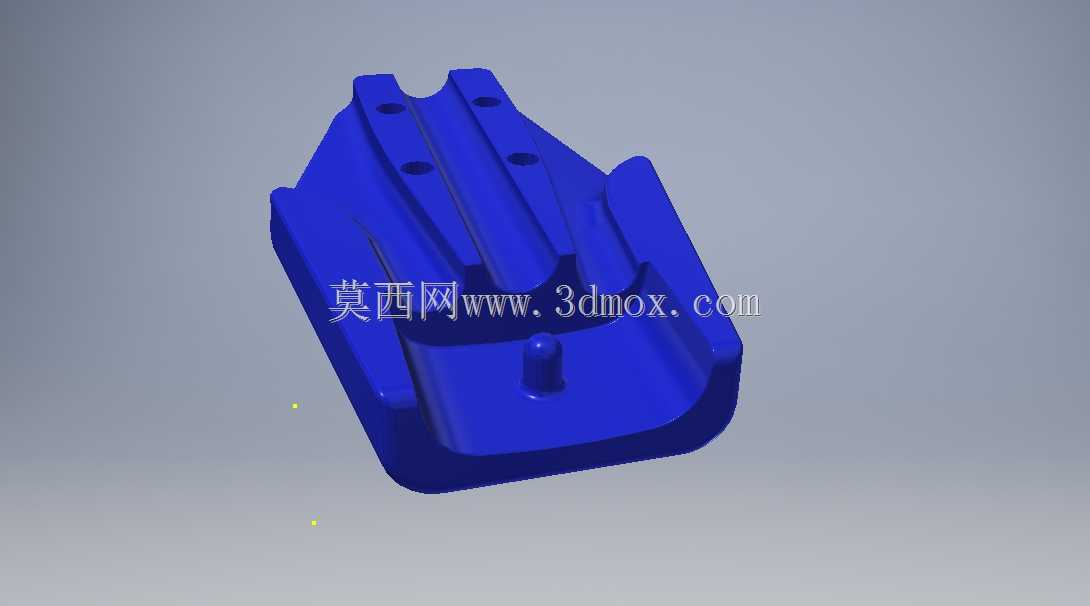

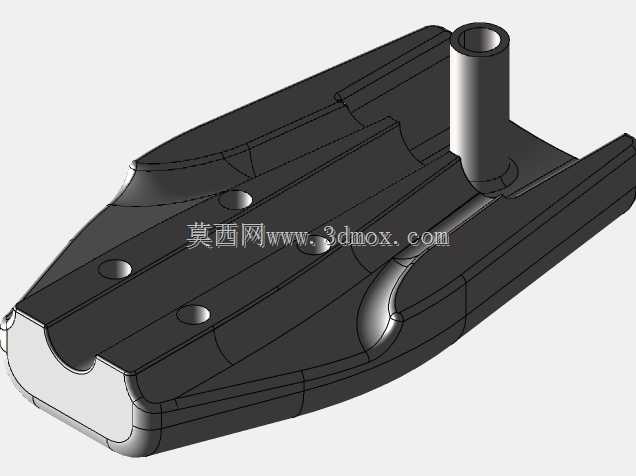

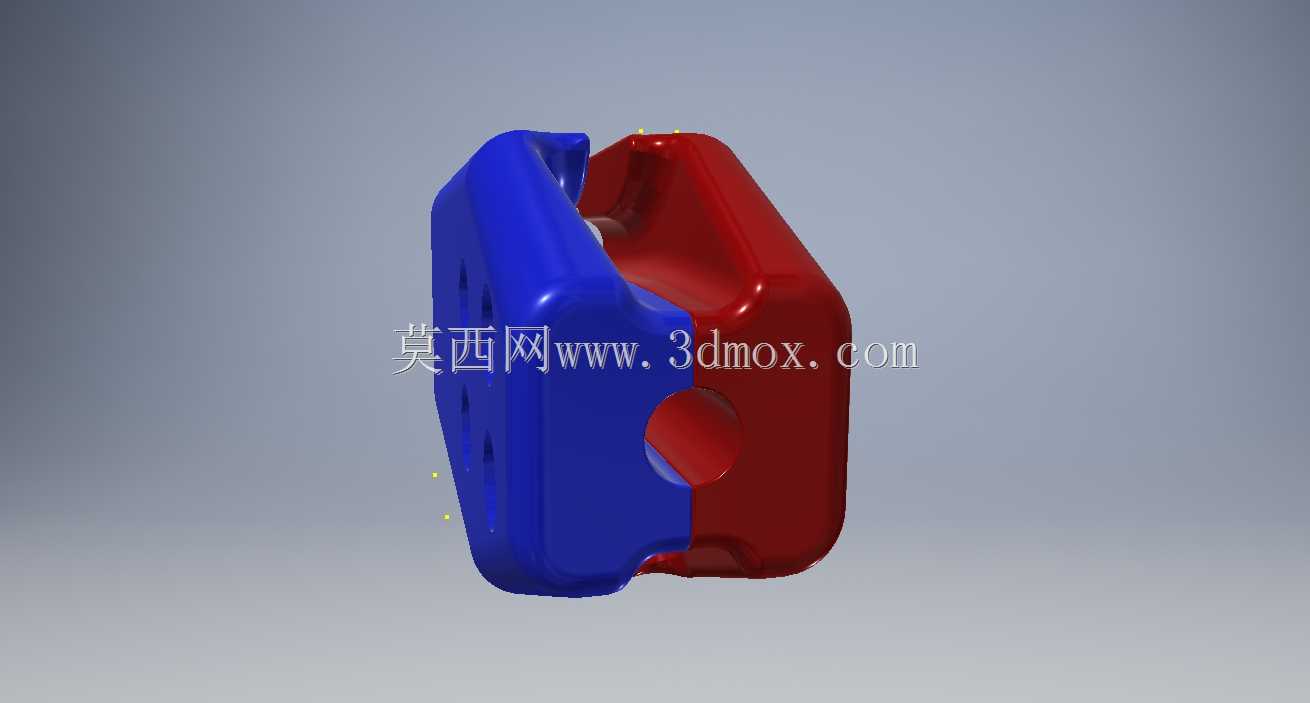

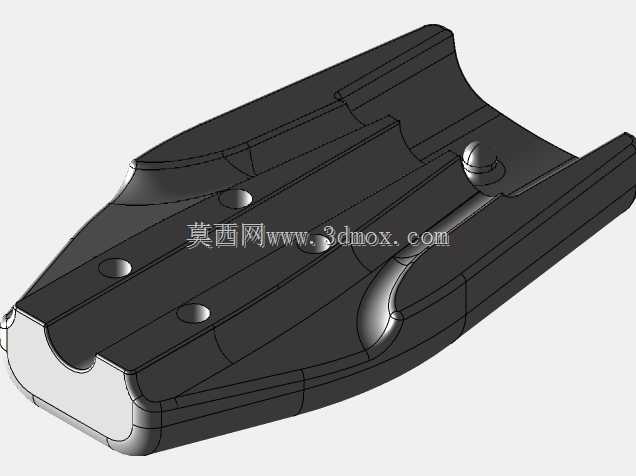

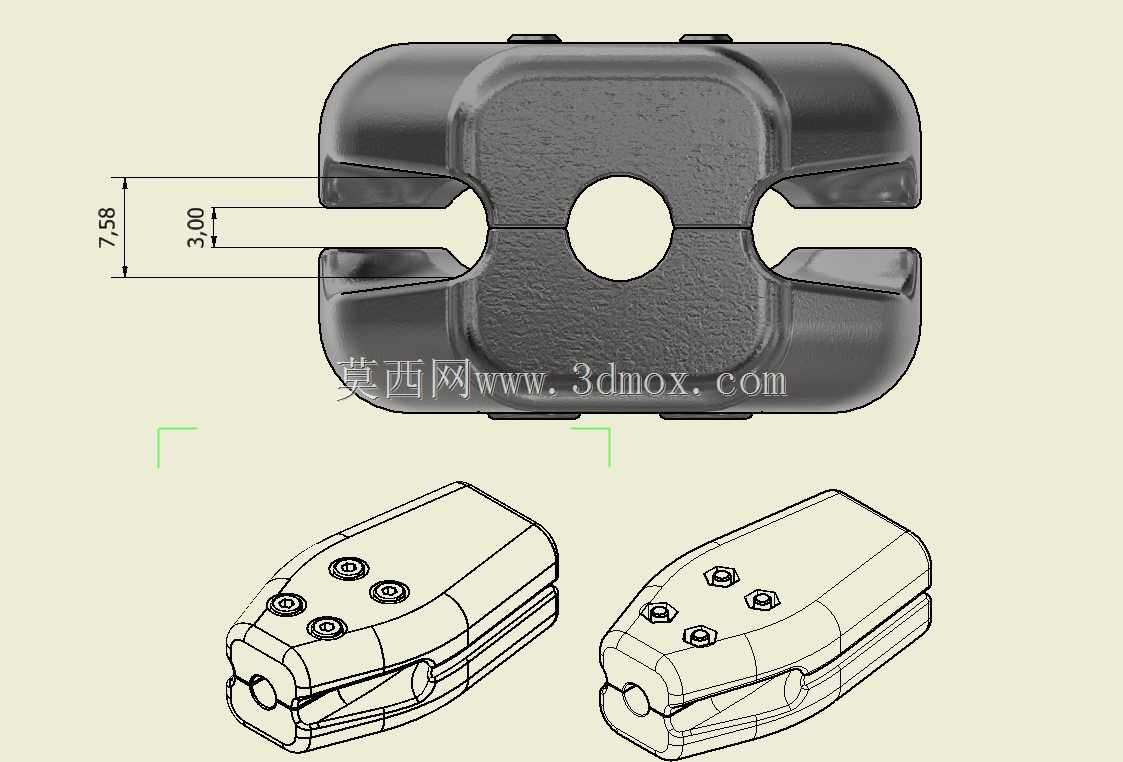

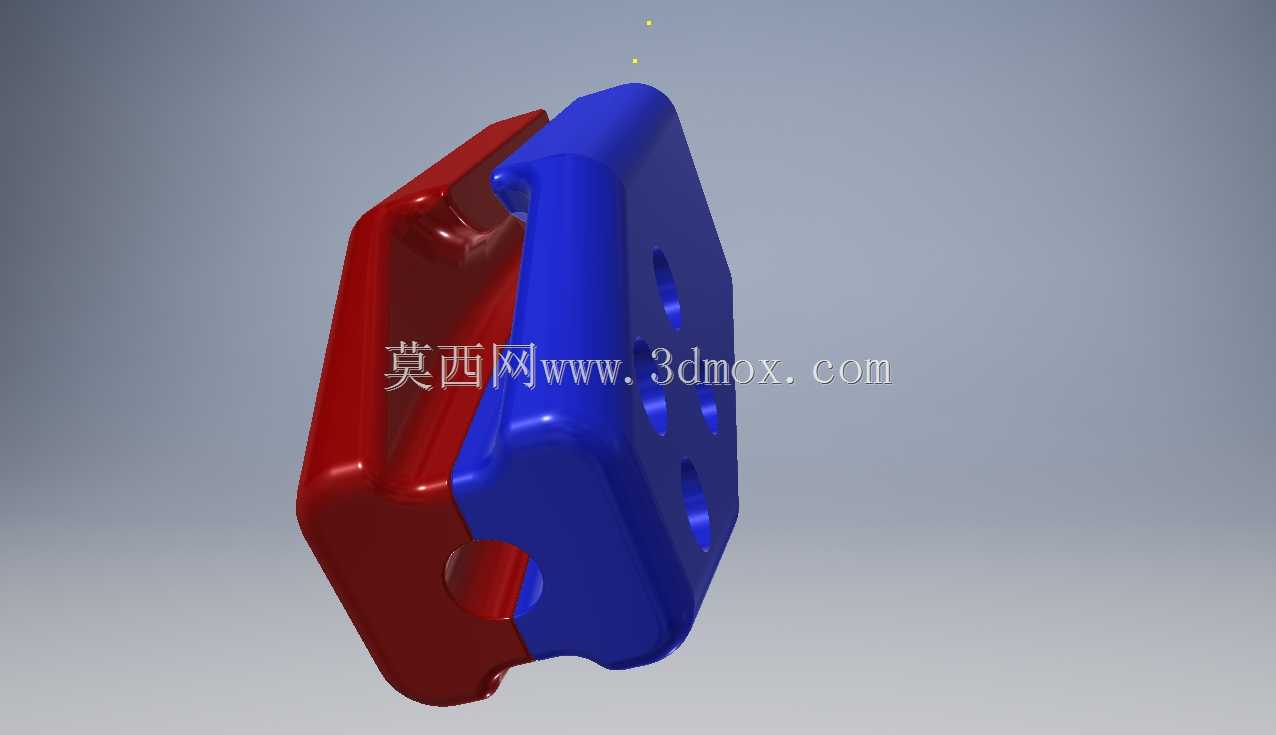

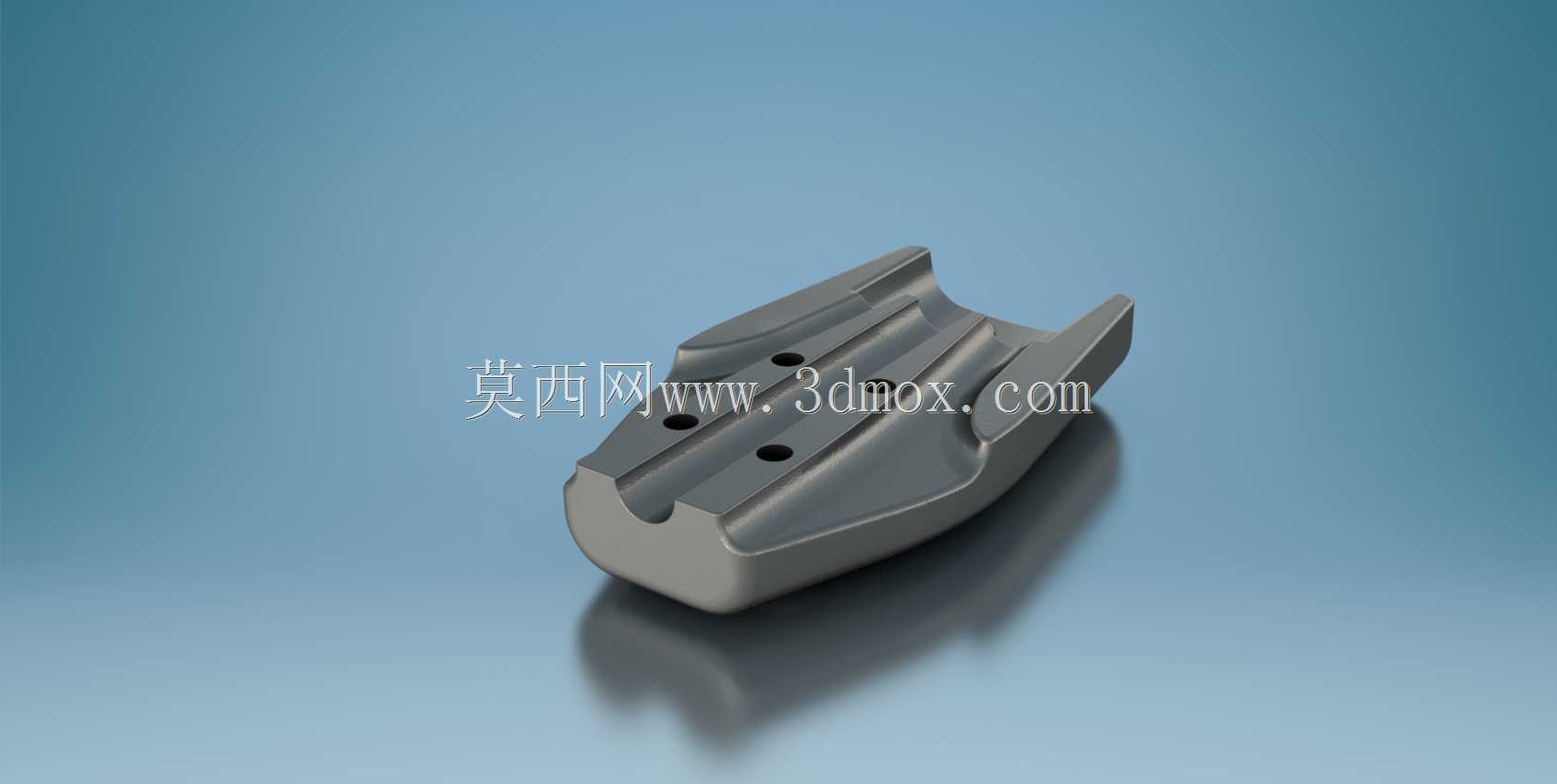

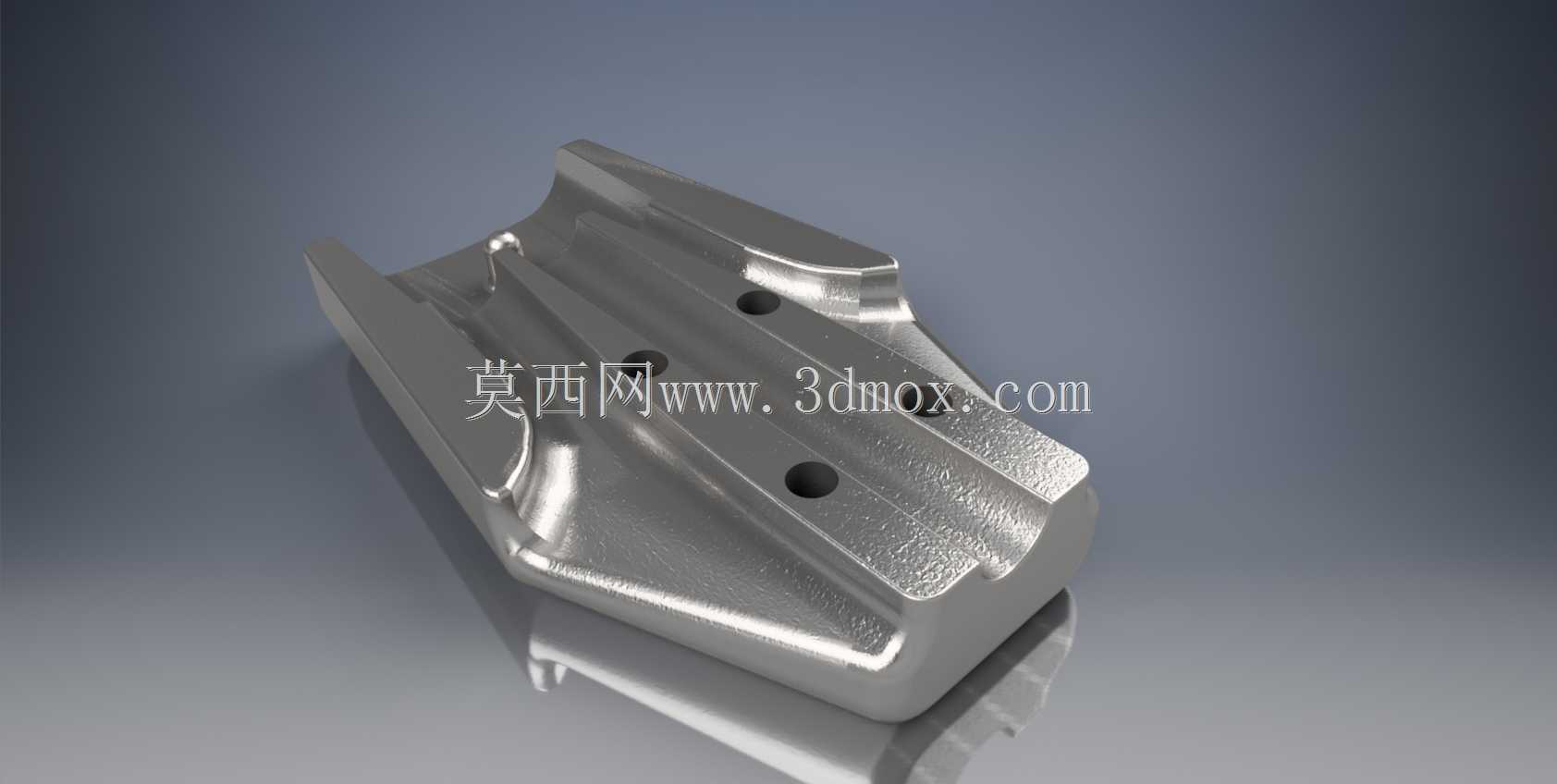

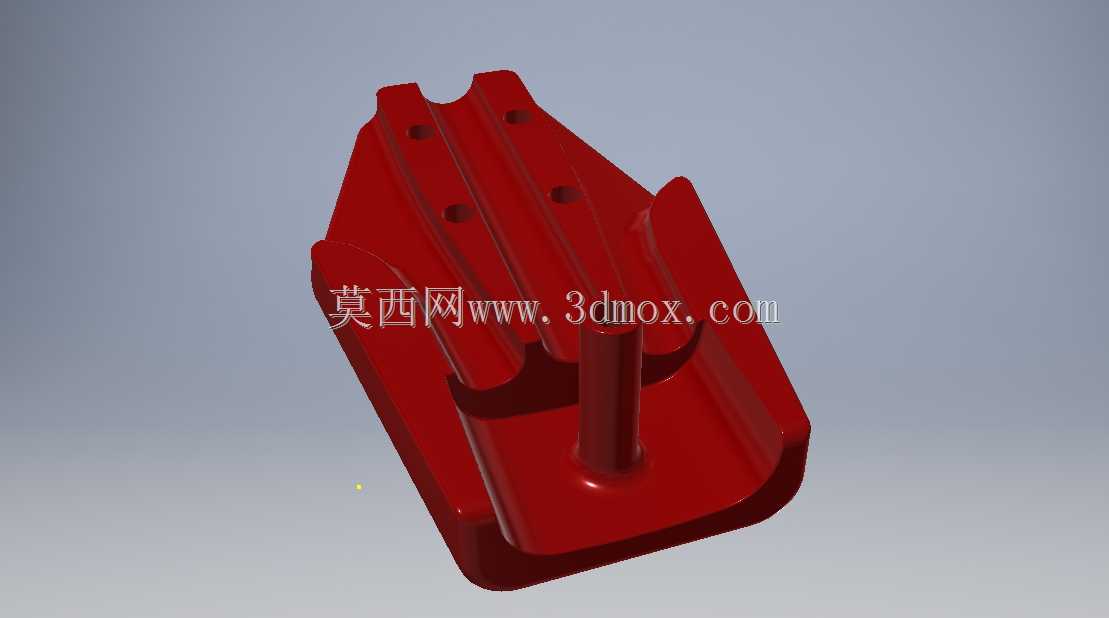

这款夹索具主要应用于小型帆船、游艇的帆装索具系统中，核心作用是对jibsheet也就是前帆缭绳进行快速锁止与位置固定，在航行过程中帮助船员快速调整前帆张紧度，应对不同风向的受力变化，是帆装操控系统里不起眼但直接影响操控效率的小部件。从结构上看，整体采用对开式夹合设计，主体分为上下两个对称的铸铝半体，合拢后中部形成贯通的绳索通道，两侧开设对称的卡槽结构，中部预留的通孔用于穿装锁紧螺栓，将两个半体紧固后即可对穿入的绳索产生均匀的夹持力，避免绳索打滑移位。从尺寸边界来看，该部件总厚度为7.58mm，绳索夹持区域的有效深度为3.00mm，整体轮廓做了大圆角过渡处理，没有尖锐棱角，一方面避免航行操作中剐蹭船员手部或者刮损帆面，另一方面也能减少应力集中，提升铸铝件的抗冲击性能，适配常见直径的前帆缭绳使用。设计过程中优先考虑了户外海洋环境的使用需求，铸铝材质本身具备较好的抗锈蚀能力，相比钢制件重量更轻，不会给帆装系统增加过多额外负载，对开式的结构也方便后期维护更换，当夹持面出现磨损后，只需拆开螺栓更换半体或者清理卡槽内的杂物即可，不需要整体替换整套索具。夹持面的纹理做了细微的粗糙处理，能够在螺栓锁紧后增加与绳索表面的摩擦力，即使在绳索受较大拉力、船体颠簸晃动的工况下，也能保持稳定的锁止效果，不会出现绳索滑移导致帆位失控的问题。两侧的卡槽结构除了穿装绳索外，还可以配合帆装系统上的定位销使用，实现部件本身的位置固定，避免夹索具沿着绳索方向窜动。在反向复刻设计时，重点还原了原版部件的夹持角度与锁紧力匹配关系，确保螺栓锁紧后夹持力既能牢牢固定绳索，又不会因为压力过大损伤绳索的纤维结构，延长缭绳的使用寿命，整体外形完全匹配原有安装空间，可直接替换磨损的原厂件使用，不需要对周边帆装结构做额外修改。
