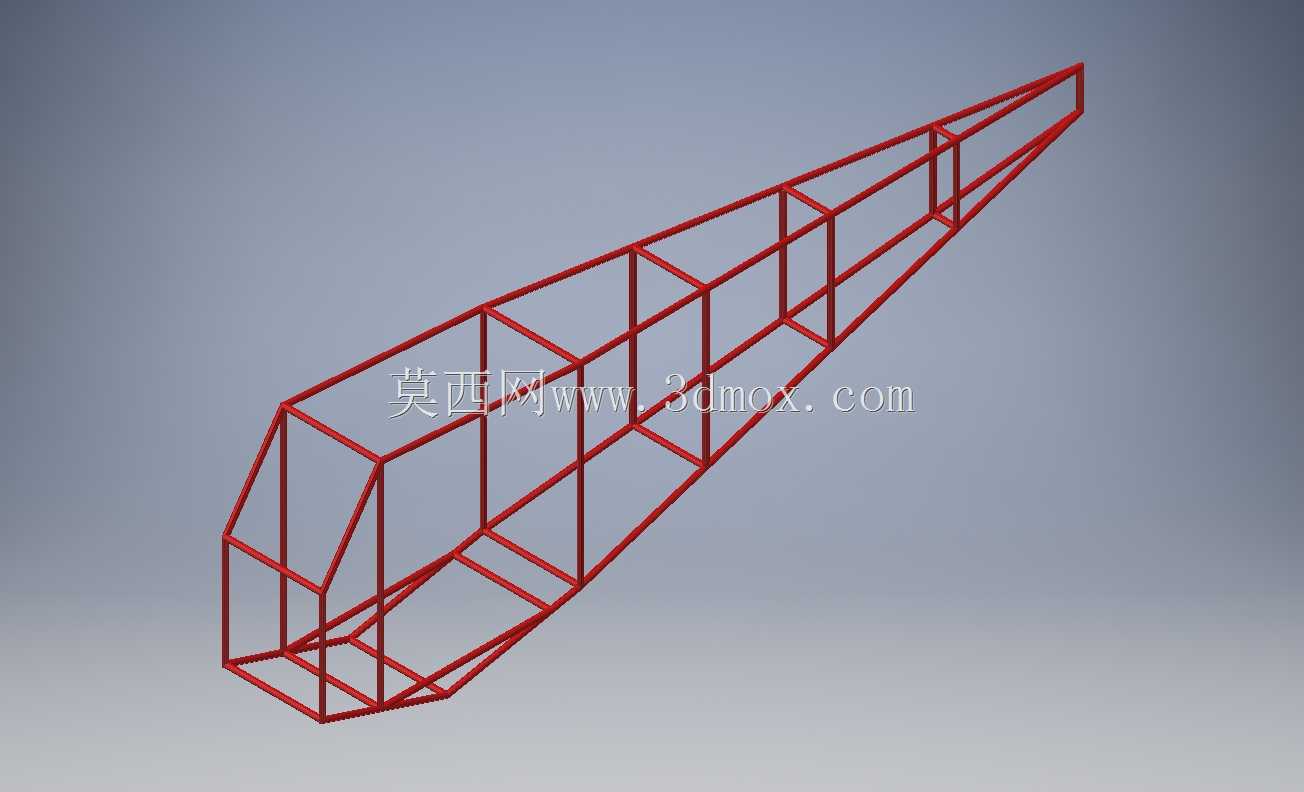

单座轻型飞机桁架式机身晶格骨架

　　这套空间桁架式晶格骨架，是面向单座轻型低速飞行器设计的机身承力主体结构，核心应用场景覆盖自制实验类轻型飞机、小型电动无人机验证平台、航空教学实训教具等领域，区别于传统蒙皮硬壳式机身，这类桁架晶格结构的核心优势在于用最少的材料实现足够的结构刚度，同时大幅降低机身整体自重，适配轻型飞行器对载荷重量极其敏感的设计需求。

　　从实际用途来看，该骨架承担全机所有载荷的传递路径整合：前端预留的安装接口用于连接前起落架、操纵踏板、仪表安装支架，中段的框格结构用于固定飞行员座椅、燃油箱或动力电池组、飞控设备舱，向后逐渐收窄的尾段直接连接尾翼承力支座，发动机无论是前置活塞式还是尾推电动式布局，都可以通过在对应框位加装加强筋的方式适配安装，不需要对整体桁架拓扑做大规模修改。

　　设计思路上完全遵循轻型飞机桁架结构的工程逻辑，所有杆件均采用等截面管材设计，降低原材料采购与加工难度，每个节点处的杆件交汇都做了共线传力优化，避免出现偏心弯矩导致的局部应力集中——很多自制飞机爱好者容易忽略的点就是节点偏心，看似杆件强度足够，实际飞行中反复受交变载荷很容易在节点处出现疲劳裂纹，这套骨架的每个框位的斜撑角度都经过受力路径校核，垂直方向的起落架冲击载荷、水平方向的气动阻力、机动飞行时的侧向过载，都能通过斜向杆件分解为沿杆轴的拉压力，充分发挥管材轴向承力效率高的特性。

　　外形尺寸与安装边界方面，骨架整体从前到后呈流线型收窄，前端截面宽度适配单人坐姿的肩部宽度，高度预留了座舱盖安装的空间，不会出现飞行员头部与结构干涉的问题，中段框格的尺寸统一，既可以直接铆接铝合金蒙皮，也可以适配复合材料蒙皮的粘接安装，尾段的收窄角度匹配常规尾翼的力臂要求，不需要额外加长尾撑就能保证尾翼的操纵效率，整个骨架的所有杆件连接节点都处于同一安装基准面上，加工时可以直接在型架上定位焊接，不需要复杂的工装夹具，个人制作者也能保证装配精度。

　　从结构特性来看，这类晶格桁架结构的开敞性远优于硬壳式机身，设备安装、线路敷设、后期检修都可以直接在杆件间隙操作，不需要在蒙皮上开大量检修口，进一步减少了结构重量损耗，同时如果出现个别杆件在飞行中受损，只需要更换对应位置的单根杆件即可，维修成本远低于整体式硬壳结构。针对单座飞机的载荷工况，骨架的杆件排布特意在座椅安装位置、起落架连接位置做了局部加密，对应10G以内的冲击过载都有足够的安全余量，不会出现局部失稳的问题，尾段的杆件虽然更纤细，但因为尾段整体受力更小，配合斜向交叉支撑，完全可以承受尾翼气动载荷带来的扭矩，避免飞行中尾段出现震颤。

　　很多轻型飞行器设计中容易出现的重心匹配问题，这套骨架的框位排布也预留了调整空间，电池或燃油箱的安装位置可以在中段三个框格之间前后调整，方便根据实际装机的设备重量调整整机重心位置，不需要额外增加配重，进一步压缩无效重量。和常见的焊接式钢管机身不同，这套晶格结构的杆件数量更少，每个杆件的长度规格更少，加工时的材料利用率更高，批量制作时的成本优势非常明显，同时结构的风阻特性经过修型，外轮廓完全贴合低速飞机的机身流线，即使不安装整流蒙皮，框架本身的寄生阻力也比杂乱排布的钢管桁架小很多，非常适合低速飞行场景下的减阻需求。
