航空动力舱流线型防护外罩结构设计

　　在轻型通航飞行器与超轻型试验飞行器的动力系统布局中，发动机外罩的作用远不止覆盖动力单元这么简单，它直接关系到整段飞行过程中的气动阻力控制、动力单元散热气流组织、飞行过程中的结构防护，甚至会影响整机的重心配平表现。很多刚接触航空结构设计的从业者容易把这类外罩当成简单的钣金包覆件，实际上从曲面生成到安装边界的校核，每一步都要结合实际飞行工况反复调整。

　　从实际应用场景来看，这类流线型外罩主要适配小排量活塞式航空发动机的安装场景，尤其是上单翼、尾推式布局的超轻型飞行器，动力段突出于机身主体的部分如果没有顺滑的外罩过渡，飞行速度超过120km/h后，突兀的动力单元棱角会产生大量乱流，不仅直接增加飞行阻力，还会在尾翼前方形成不稳定的紊流区，影响操纵面的响应精度。外罩的曲面设计全程遵循气动减阻逻辑，前段采用钝头收敛式过渡，避免来流直接冲击发动机安装架的突出结构，中段顺着发动机缸体的散热鳍片走向做微扩型腔道，给散热气流留出足够的流通空间，后段则平滑收窄，引导气流顺畅汇入机身后部的流场，减少尾部涡流的产生范围。

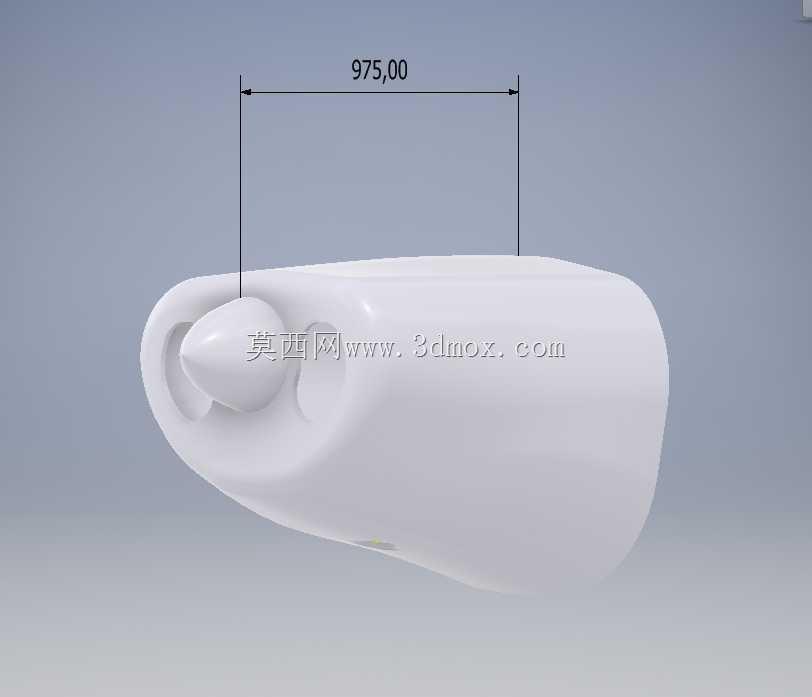

　　设计过程中最先敲定的是横向安装边界尺寸，也就是图中标注的975mm横向宽度，这个尺寸不是随意给定的，它刚好覆盖对应排量水平对置双缸发动机的整体宽度，同时两侧预留了12mm的安装间隙，既不会因为间隙过大导致外罩和发动机之间出现空腔共振，也不会因为间隙过小，在飞行过程中因为机体振动导致外罩内壁和发动机散热鳍片发生剐蹭。外罩的安装点全部布置在发动机安装架的预装凸台上，总共设置6处固定点位，前端2点负责承接来流的冲击载荷，两侧各2点分担飞行过程中的气动升力与侧向载荷，所有安装孔位都预留了3mm的调节余量，方便装配过程中调整外罩的前后位置，保证和机身蒙皮的对接缝隙均匀控制在1.5mm以内，避免缝隙产生额外的气动干扰。

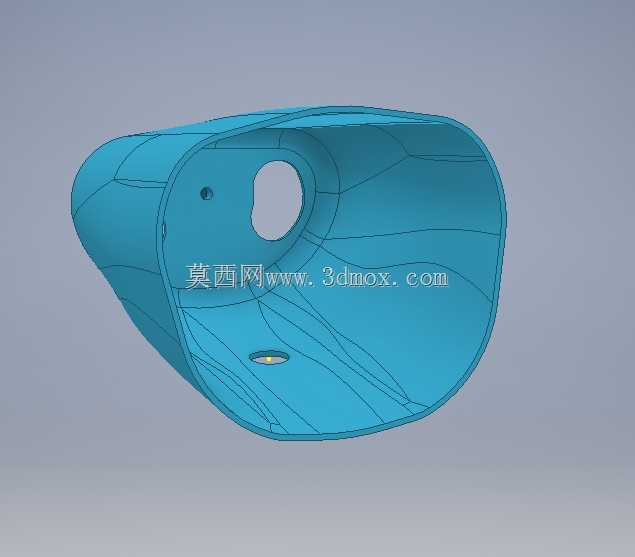

　　从功能特性上看，这款外罩的内腔做了针对性的分区设计，前部对应发动机整流锥与螺旋桨桨毂的位置，做了圆滑的内凹避让，保证螺旋桨转动时的桨根气流能够顺畅导出，不会在桨毂后方形成气流滞止区；中部对应发动机缸体的位置，内壁和散热鳍片之间保持8-10mm的均匀间隙，引导迎面来流顺着鳍片间隙流过，带走发动机工作产生的热量，不需要额外设置导流板就能满足持续巡航状态下的散热需求；下部预留了机油加注口、排气管路的避让缺口，缺口边缘做了翻边强化处理，既避免缺口处应力集中导致飞行过程中出现裂纹，也能引导排出的废气顺着外罩表面向后流走，不会倒灌进入发动机舱内部。

　　很多人做这类外罩设计时容易忽略维护便利性的需求，这款外罩在对应火花塞、机油标尺的位置预留了快拆检修口，日常航前检查不需要拆下整个外罩，只需要打开检修口盖板就能完成点火系统检查、机油液位核验的工作，大幅缩短地面维护的准备时间。外罩的壁厚设计也做了梯度变化，前部受气流冲击、砂石撞击概率高的区域壁厚设置为3.2mm，两侧和后部受载较小的区域壁厚控制在2.4mm，在保证整体结构刚度的前提下尽可能降低结构重量，符合超轻型飞行器的减重设计要求。

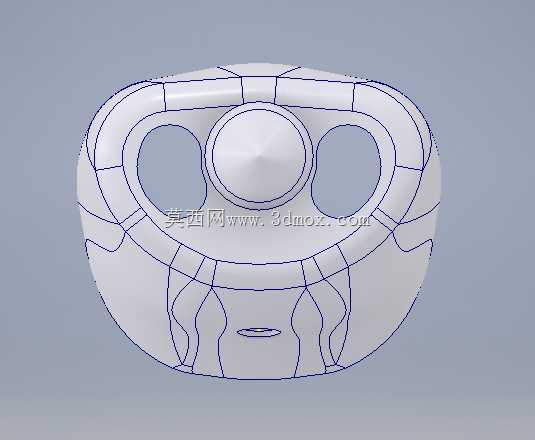

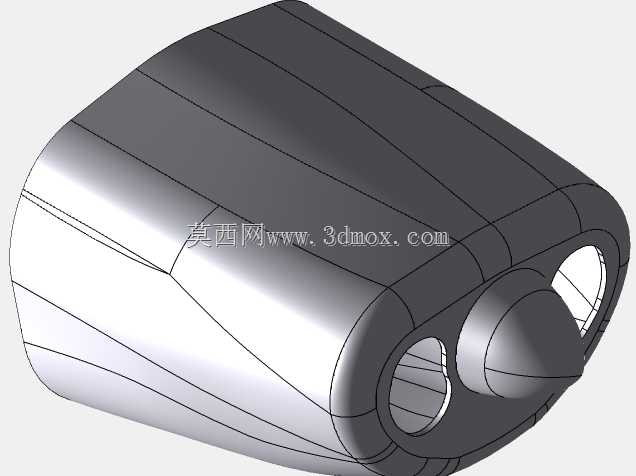

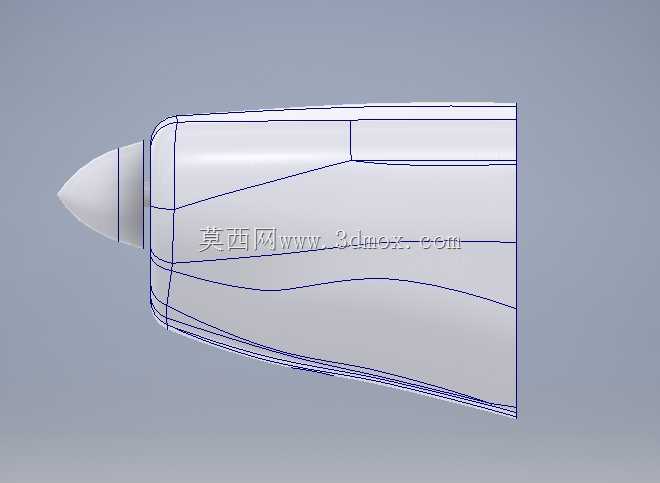

　　在曲面建模的过程中，没有采用简单的放样曲面直接生成整体外形，而是先根据动力单元的包络线搭建控制线架，逐段调整曲面的曲率变化率，保证整个外罩表面的曲率连续，避免出现局部曲面拐点，不然飞行过程中拐点位置会产生局部气流分离，不仅增加阻力，还可能引发结构抖振。曲面生成后还做了模拟安装校验，把发动机模型、安装架模型、管路模型全部导入装配环境，逐段检查干涉情况，尤其是发动机振动幅度最大的缸头位置，反复调整外罩的局部曲面，保证全振动行程内都不会出现结构碰磨。

　　实际试飞验证的过程中，这款外罩的减阻效果比预期更好，同等发动机功率、同等飞行姿态下，安装这款外罩的试验机比裸装发动机的状态巡航速度提升了近17%，相同燃油携带量下的续航时间也有明显提升，同时发动机的工作温度始终保持在合理区间，没有出现因为外罩包覆导致的散热不足问题。地面静力测试时，在前端施加1.5倍最大巡航动压的载荷，外罩的最大变形量不超过2mm，卸载后没有出现永久变形，固定点位也没有出现松动迹象，完全满足轻型飞行器的结构强度要求。
