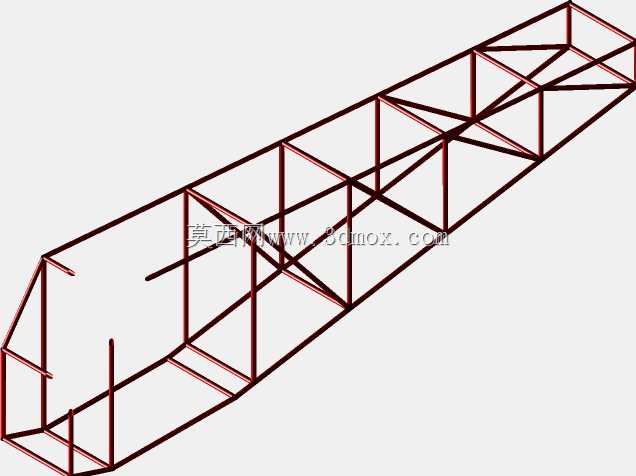

空间桁架式晶格承载框架结构设计

　　这类空间桁架式晶格结构，最早在航空航天领域的轻量化承载部件中应用广泛，近些年随着拓扑优化设计的普及，也逐步渗透到工业自动化机架、特种装备支撑骨架、建筑临时承重结构等场景中。不同于传统的实心梁架结构，这种基于晶格排布的桁架框架，核心是通过杆件的空间交错排布，在大幅降低整体自重的前提下，保留足够的抗弯、抗扭刚度，适配对载荷重量比要求严苛的使用场景。

　　从实际使用场景来看，这类结构常作为大跨度轻量化支撑骨架使用，比如自动化生产线的跨线输送机架，需要在横跨数米的作业区间内承载输送模组、工件的动态载荷，同时还要尽量降低自身重量对底部支撑立柱的压力，避免地面承重过载；还有特种检测设备的内部支撑框架，需要在有限的安装空间内，预留出足够的设备走线、检测组件安装空间，同时保证框架在设备运行过程中不会产生共振偏移，影响检测精度。

　　设计这类晶格结构时，首先要明确实际工况下的载荷边界：包括静态下框架自身搭载的部件重量，动态运行过程中产生的交变载荷、冲击载荷，以及安装场景下的边界固定条件。整个框架的主弦杆沿长度方向通长布置，承担主要的轴向拉压载荷，这部分杆件的截面尺寸需要根据最大轴向力核算，保证长细比在合理区间，避免受压失稳；腹杆部分采用交叉斜撑的排布方式，将主弦杆之间的区域分割为多个稳定的三角晶格单元，每个三角单元都能独立承担局部的剪切载荷，避免框架在受弯时出现杆件局部屈曲的问题。

　　从结构特性来看，这种交错晶格排布的框架，相比单一方向布置腹杆的桁架，抗扭性能有明显提升，当框架承受偏载或者侧向力时，交叉斜撑可以将侧向力快速分解到相邻的主弦杆上，避免局部杆件应力集中。同时，晶格之间的镂空空间，既可以方便后期布设管线、安装附属配件，也能减少风阻，在户外使用场景下降低风载对结构的影响。

　　在安装边界的设计上，框架两端的连接节点需要做加强处理，因为整个框架的载荷最终都要通过两端节点传递到下部支撑结构上，节点处的杆件连接要保证力的传递平顺，避免出现应力集中的锐角连接；如果是分段拼接的长尺寸框架，拼接节点的位置要避开弯矩最大的跨中区域，尽量设置在晶格单元的节点位置，拼接处的连接件要保证和杆件等强度，避免拼接位置成为整个结构的薄弱点。

　　实际建模过程中，需要先根据安装空间确定框架的整体外形尺寸，长度方向根据跨距要求设定，截面的宽高比要结合侧向载荷的大小调整，一般侧向载荷越大，截面宽度需要适当放大，保证侧向稳定性。之后按照载荷分布情况，划分晶格单元的节间长度，节间过长会导致腹杆长度过大，容易失稳，节间过短则会增加杆件数量，提升整体重量，需要结合实际载荷反复迭代优化。所有杆件的连接位置都要做共节点处理，避免建模时出现杆件脱离的假接触，影响后续结构仿真的准确性；杆件的端部连接如果是焊接形式，要预留出焊脚的安装空间，如果是螺栓连接，要在节点位置预留连接法兰的安装位置，保证后期加工装配的可行性。

　　这类结构在实际使用中，还要考虑工况下的形变要求，比如用在检测设备上的框架，满载下的最大形变要控制在精度允许的范围内，这时候就需要在仿真阶段对晶格的排布密度、杆件截面做针对性调整，在刚度和重量之间找到最优平衡点。相比传统的焊接方管框架，这种晶格桁架结构的材料利用率更高，同等刚度下重量可以降低百分之四十以上，尤其适合对自重有严格限制的移动装备、高空作业平台的支撑结构使用。
