柴油机飞轮结构三维设计模型

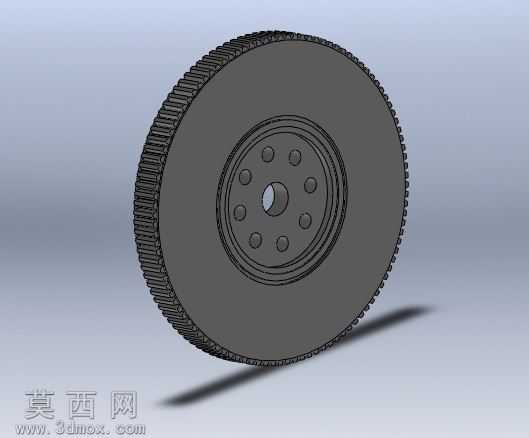

本模型为柴油机配套飞轮结构三维设计，采用三维参数化建模方式完成整体构建，建模过程中严格遵循柴油机飞轮的实际结构比例与功能设计逻辑，完整还原了飞轮的所有核心结构特征。模型整体为圆盘式主体结构，外缘整圈设计有啮合齿结构，该齿圈用于与起动机驱动齿轮啮合，实现柴油机的启动动力传递，齿形参数按照内燃机启动齿轮的匹配标准设计，齿距、齿高均符合通用啮合传动的尺寸规范。圆盘主体中心位置设计有阶梯式安装轴孔，用于与柴油机曲轴输出端定位配合，保证飞轮与曲轴的同轴度，避免运转过程中出现偏摆振动。围绕中心轴孔的环形安装面上，均匀分布有多个圆形连接孔位，用于穿装固定螺栓，将飞轮牢固锁紧在曲轴法兰端面上，孔位的分布圆直径、孔径均按照螺栓连接的强度要求设计，保证大扭矩传递下的连接可靠性。模型在渲染阶段采用了深灰色金属材质模拟飞轮的铸铁基材质感，材质参数调整为略带磨砂的金属表面效果，还原铸铁零件经机加工后的真实表面状态，同时添加了柔和的环境光影与地面投影效果，清晰呈现飞轮各部分的结构层次与轮廓特征。设计过程中重点考量了飞轮的储能功能需求，主体圆盘的厚度、外缘的配重结构均按照转动惯量的设计要求进行结构排布，保证柴油机运转过程中能够储存足够动能，稳定曲轴输出转速，抵消非做功冲程的转速波动，同时外缘齿圈与主体的连接结构也做了一体化建模处理，还原真实飞轮的镶圈式结构特征，所有过渡圆角、安装止口等细节结构均完整呈现，无特征缺失，能够直观展现柴油机飞轮的完整结构与装配逻辑，可用于机械结构教学、内燃机部件认知、相关零部件设计参考等场景。
