自行车用激光切割水平辍学安装钣金件

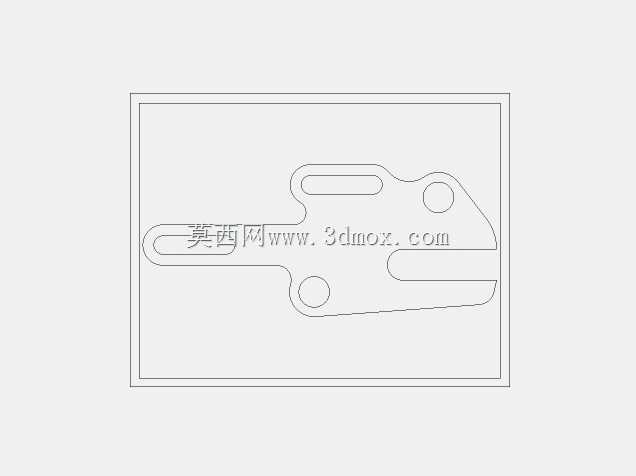

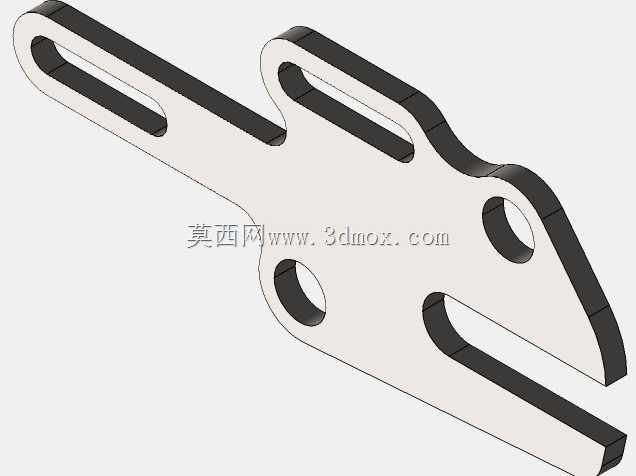

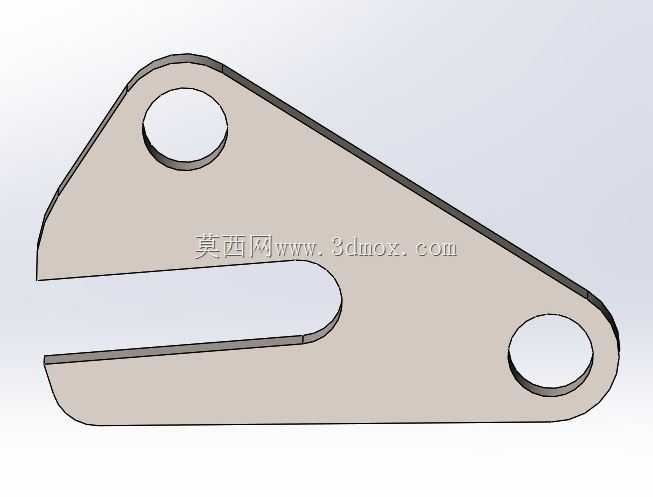

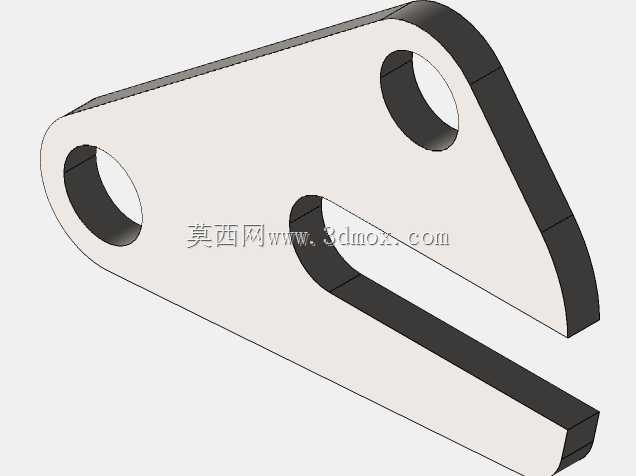

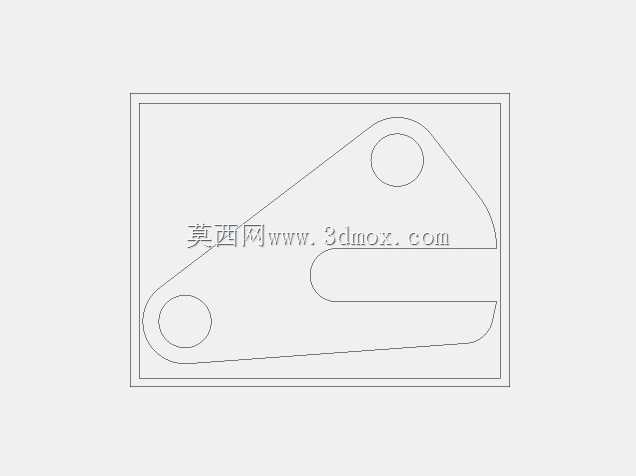

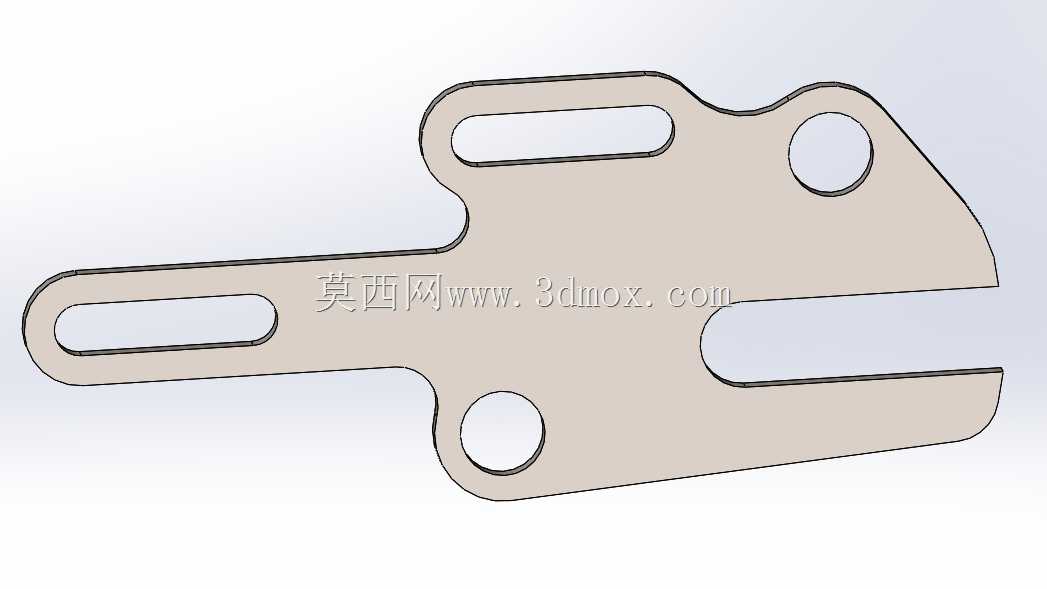

这款钣金结构件主要应用于自行车传动调校相关的辅助安装场景，是适配水平辍学结构的专用连接固定部件，日常使用中承担着定位、限位以及连接相邻调校组件的作用，在自行车组装、后期维护调校工序中，能为相关操作部件提供稳定的安装基准，避免调校过程中组件移位带来的精度偏差。从功能特性来看，该零件采用平板式钣金结构，整体无复杂弯折成型，所有轮廓与孔位、槽位均可通过激光切割一次加工成型，无需额外的冲压、折弯工序，加工工序短，量产一致性好，材料利用率高，适合小批量定制或批量生产。零件上设置的两处圆形通孔为主要固定安装孔，用于穿设螺栓将零件锁紧在对应安装基座上，孔位的位置精度直接决定零件的安装定位精度，建模时孔位与零件外轮廓的形位公差控制在±0.1mm范围内，可满足常规自行车配件的装配精度要求。三处长条形槽为调节让位槽，一方面可以在安装时提供一定的位置调整余量，抵消安装基座的加工误差，另一方面也可以为相邻运动部件提供运动让位空间，避免部件运动过程中与该钣金件发生运动干涉，槽的两端均设置了圆弧过渡，可避免激光切割后应力集中导致的零件开裂问题，同时也能去除槽端的锐边，降低装配过程中划伤操作人员的风险。零件端部的开口叉形结构是功能卡位结构，用于卡合对应轴类部件，实现快速定位安装，减少装配时的对位难度，叉口的开口宽度与对应轴径保持小间隙配合，既保证卡合定位的准确性，又不会因为间隙过小导致装配卡滞。从设计思路来看，整个零件遵循了钣金激光切割件的设计准则，所有轮廓转角均采用圆角过渡，无尖锐直角，既减少了激光切割过程中尖角处的过烧问题，提升切割断面质量，也能去除零件的锐边毛刺，减少后续去毛刺工序的工作量。零件的整体厚度适配常规自行车安装位的间隙要求，安装时无需额外加装垫片调整间隙，外轮廓的异形造型完全避让了周边相邻部件的运动包络，安装后不会与车架构件、传动构件发生空间干涉。建模过程中所有特征均采用草图驱动的实体建模方式，轮廓线完全闭合，无开放断点，可直接导出为激光切割设备识别的加工图纸，无需二次修整，槽位与孔位的尺寸均按照标准紧固件的尺寸系列设计，可直接适配市面常规规格的螺栓、轴件，无需定制特殊规格的紧固件，降低整体装配成本。
