HP HDSP-2000点阵字符显示器件结构设计

　　在工业控制终端、老旧测试仪器面板、小型嵌入式人机交互界面的硬件选型环节，直插式点阵字符显示器件始终占据着稳定的应用份额，这类器件不需要复杂的驱动转接结构，可直接通过插装引脚焊接在PCB板上，适配波峰焊、手工焊等多种焊接工艺，在小批量设备生产、老旧仪器维修替换场景中，无需额外调整安装孔位与板上布局，就能快速完成显示模块的装配。本次呈现的HDSP-2000四字符点阵显示结构，完整还原了器件从内部发光阵列到外部封装引脚的全部细节，建模过程中优先匹配实际器件的安装边界约束，避免结构设计阶段出现板级干涉问题。

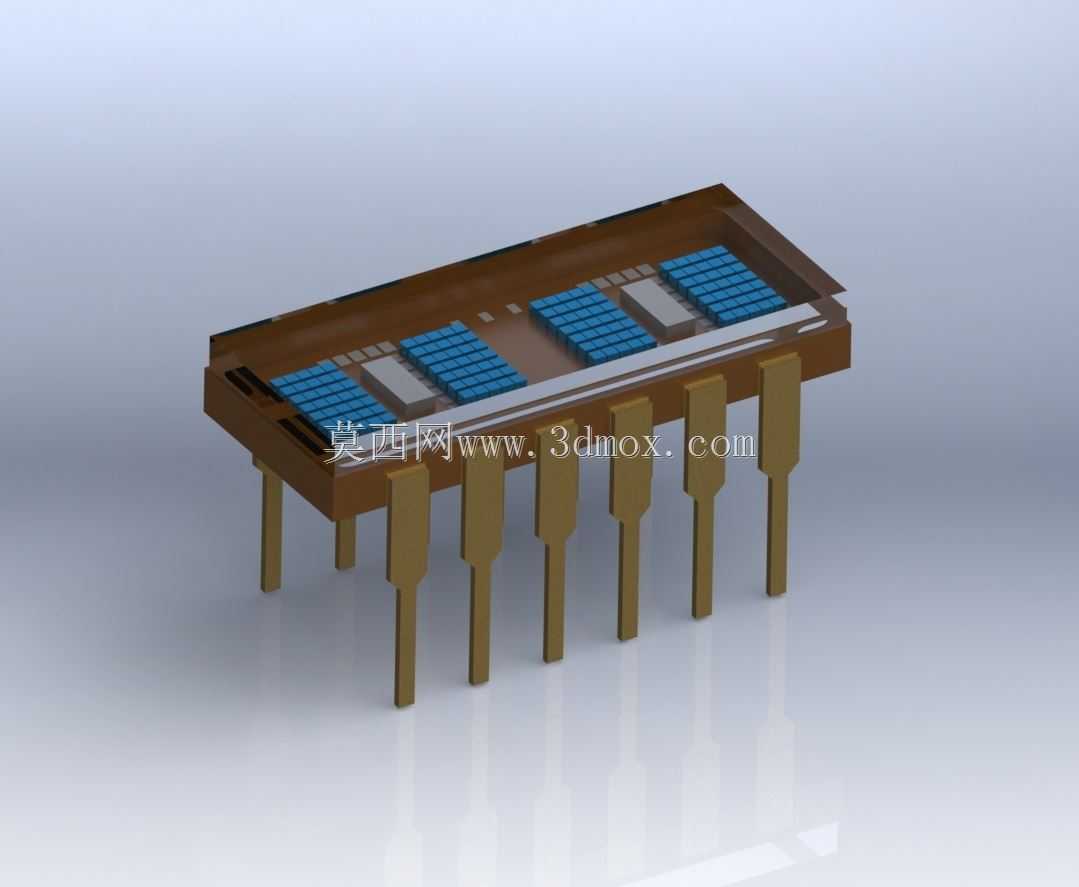

　　从功能特性来看，该器件为4字符集成式5x7点阵LED显示结构，单字符区域由5列7行的独立发光点构成，可通过行列驱动信号实现全部英文字母、阿拉伯数字以及常用标点符号的显示输出，四个字符横向并排集成在同一封装基座内，相比独立单字符点阵的拼接方案，省去了字符间的定位校准工序，也避免了多器件拼接带来的显示高度差、字符间距不一致问题。器件内部的发光芯片采用键合方式连接到基座内部引线，外部采用深色不透光塑封框架包裹发光区域，既可以阻挡外部环境杂光对显示对比度的干扰，也能对内部发光阵列形成物理防护，减少装配过程中磕碰、静电对芯片的损伤。

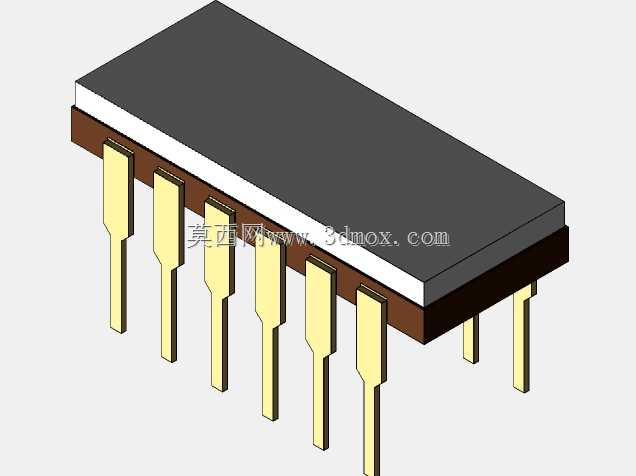

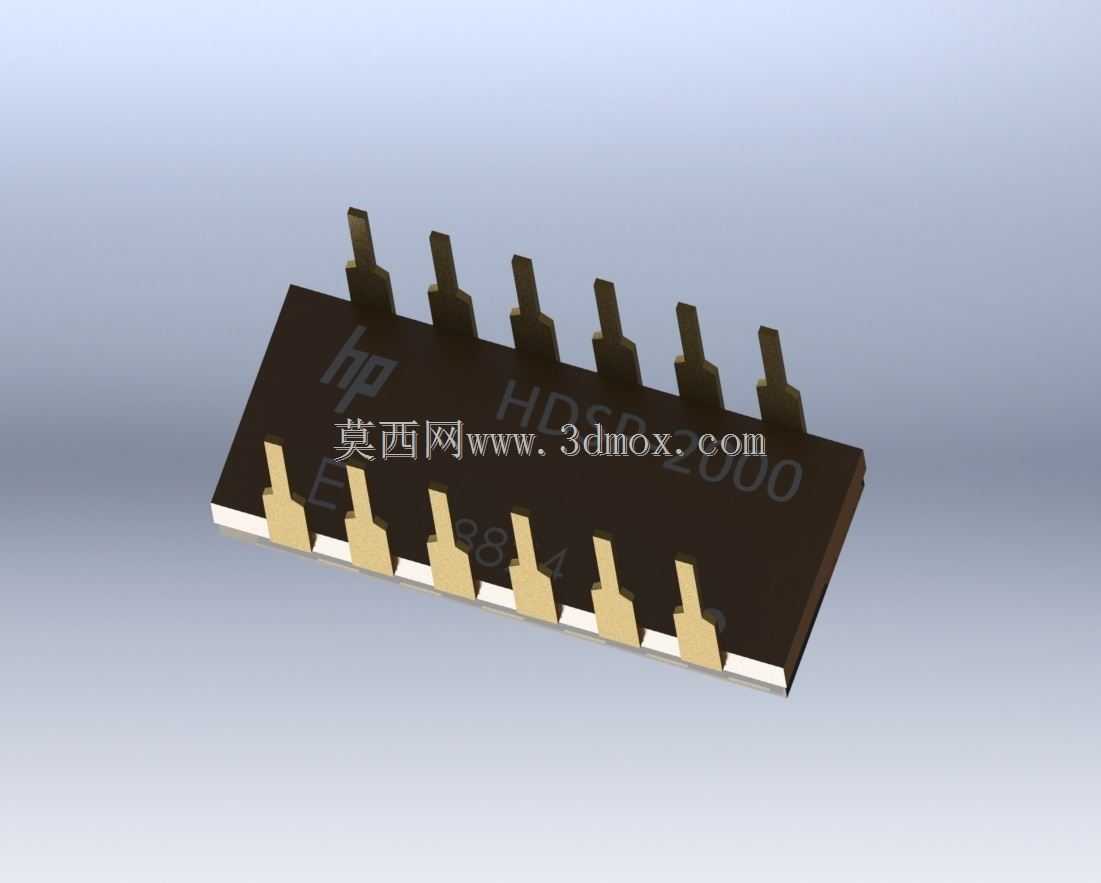

　　建模阶段的设计思路完全围绕实物测绘的尺寸参数展开，首先确定8根直插引脚的中心间距与伸出长度，引脚采用标准0.1英寸间距设计，也就是行业内通用的2.54mm排距，伸出封装基座的引脚长度适配常规2mm厚度PCB的焊接需求，引脚末端做了轻微的收窄倒角，方便插装时顺利穿过PCB上的安装通孔。封装基座的外形轮廓做了圆角过渡处理，避免塑封件的尖锐边角在装配时划伤操作人员或板上其他导线，发光区域的表面与塑封基座表面保持齐平，没有额外的凸起结构，方便后期在面板上加装透明防护窗时，不会出现间隙过大或贴合不严的问题。

　　实际安装过程中，该器件的安装边界需要预留足够的安全距离，横向方向上，由于四个字符的显示区域占据了基座大部分长度，左右两侧仅留出少量塑封边，因此在PCB布局时，相邻器件的间距不能小于3mm，避免焊接时连锡，同时也给后期拆卸维修留出操作空间；纵向方向上，引脚从基座底部垂直伸出，基座底部到PCB板面的高度由引脚弯折高度决定，常规安装状态下基座底部距离板面约1.5mm，这个间隙既可以保证焊接时助焊剂挥发的通道顺畅，也能避免器件底部与PCB表面的走线、丝印层直接接触，减少短路风险。

　　在不同的应用场景下，该器件的安装方式也有细微差异，在开放式仪器内部安装时，可直接将引脚焊接在主PCB板上，依靠引脚的机械强度支撑器件重量，不需要额外的固定结构；在需要经常搬动、存在振动冲击的便携设备中，可在器件基座与PCB之间增加少量环氧胶点固，进一步提升连接可靠性，避免长期振动导致引脚脱焊。显示面的朝向可根据面板开孔位置调整，由于器件本身的发光角度为正向120度左右，安装时只要保证显示面与面板开孔垂直对齐，就能让操作人员在正常视角范围内清晰看到显示内容，不需要额外增加导光结构。

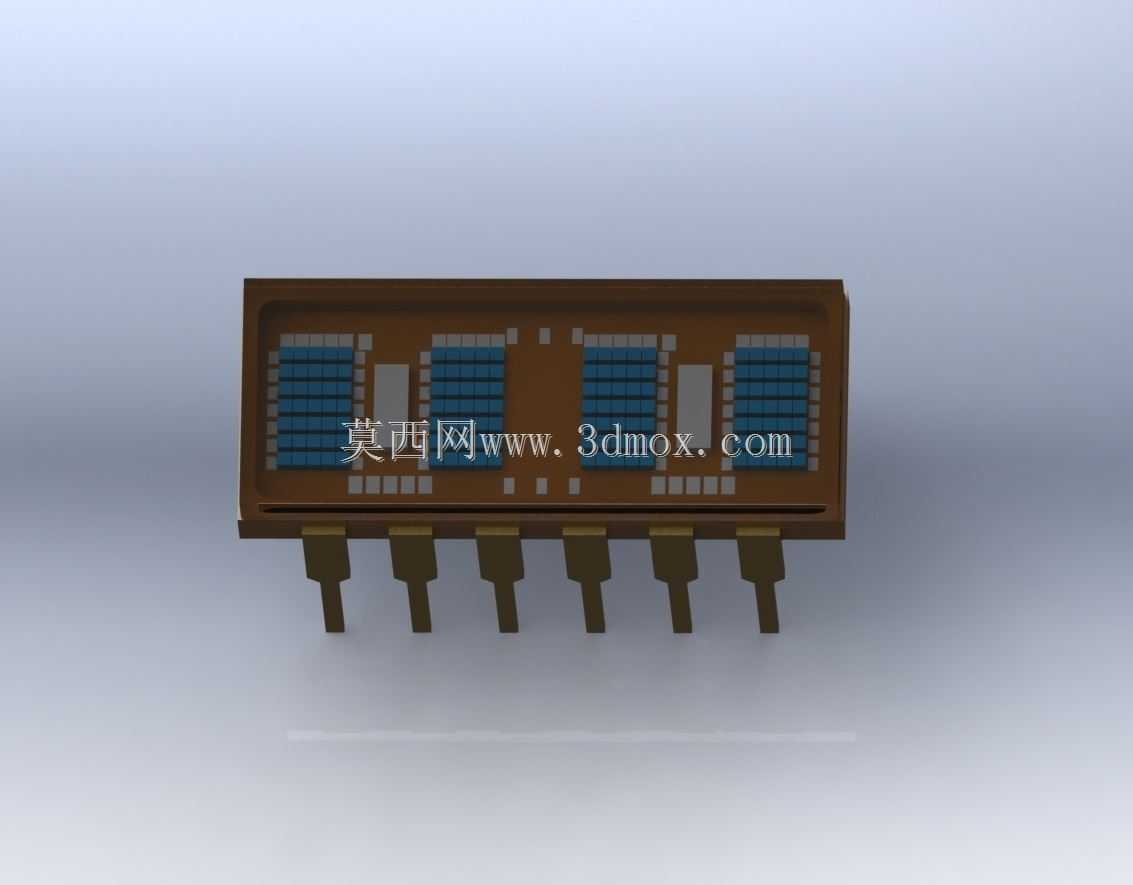

　　从结构细节来看，器件内部的四个字符点阵块之间设置了黑色遮光隔条，每个隔条的高度与发光面齐平，能够有效避免相邻字符发光时的串光问题，保证每个字符的显示边缘清晰锐利，不会出现字符边缘发虚、相邻字符亮晕重叠的现象。塑封基座的顶部边缘做了微小的斜边处理，在面板装配时可以起到导向作用，方便器件快速对准面板上的显示开孔，提升装配效率。引脚的材质为铜质镀锡，具备良好的可焊性与机械韧性，建模时还原了引脚的扁平截面特征，与实物的冲压成型引脚结构完全一致，在做结构装配仿真时，可以准确模拟引脚插装、焊接过程中的形变情况，为PCB板的开孔尺寸设计提供准确的参考依据。
