SVT-40瞄准镜配套安装支架结构设计

　　该安装结构为SVT-40步枪配套的光学瞄准镜固定组件，核心作用是实现光学瞄准镜与枪械机匣顶部的刚性连接，保障射击过程中瞄具与枪管轴线的相对位置稳定，避免因后坐力冲击导致瞄具移位、归零失效。从实际使用场景来看，这类安装组件需要承受枪械击发时的瞬时后坐冲击，同时要兼顾瞄具的拆装便捷性，满足日常维护、调校时的快速装拆需求，不需要额外工具即可完成瞄具的锁紧与拆卸，适配野外作战、日常训练等不同场景下的使用要求。

　　结构设计上，整体采用上下分体式夹持结构，上部为瞄准镜环抱式锁紧座，通过两个同轴的调节旋钮实现对瞄准镜镜身的抱紧固定，旋钮内置弹性锁紧结构，旋紧后可产生足够的抱紧力，避免镜身在冲击下出现周向转动或轴向窜动；下部为枪械连接基座，采用悬臂式夹爪结构，夹爪内侧设置有定位凸台，可与机匣顶部的安装导轨精准配合，夹爪的开合角度经过反复校核，既能够保证安装时的顺畅推入，又能在锁紧后消除与导轨之间的配合间隙，杜绝射击过程中的结构晃动。

　　从安装边界来看，上部镜身夹持位适配标准管径的光学瞄准镜，夹持段的接触面积经过优化，在保证抱紧力的同时避免夹伤镜身外表面的氧化层或调节机构；下部夹爪的跨距、定位面的形位公差严格匹配对应枪械的导轨尺寸，安装后整体重心沿枪械轴线方向分布，不会出现单侧偏重影响据枪稳定性的问题。结构的受力路径经过专门梳理，后坐力产生的瞬时载荷会通过夹爪直接传递到机匣本体，中间连接部位采用加强筋结构提升刚性，避免长期使用后出现结构变形导致的瞄准偏差。

　　细节设计上，瞄准镜调节旋钮的位置避开了瞄具本身的高低、风偏调节 turret 位置，不会干扰正常的弹道调校操作；夹爪的边缘全部做了倒角处理，避免拆装过程中划伤枪械表面或操作人员手部；所有活动配合部位都预留了合理的公差间隙，即使在低温、沙尘等恶劣环境下，也不会因为异物卡滞或材料冷缩导致锁紧、解锁操作失效。整个结构的外形轮廓经过优化，安装后不会遮挡机械瞄具的瞄准视线，在光学瞄具出现故障时可快速切换至机械瞄具应急使用，不需要额外拆除安装支架。

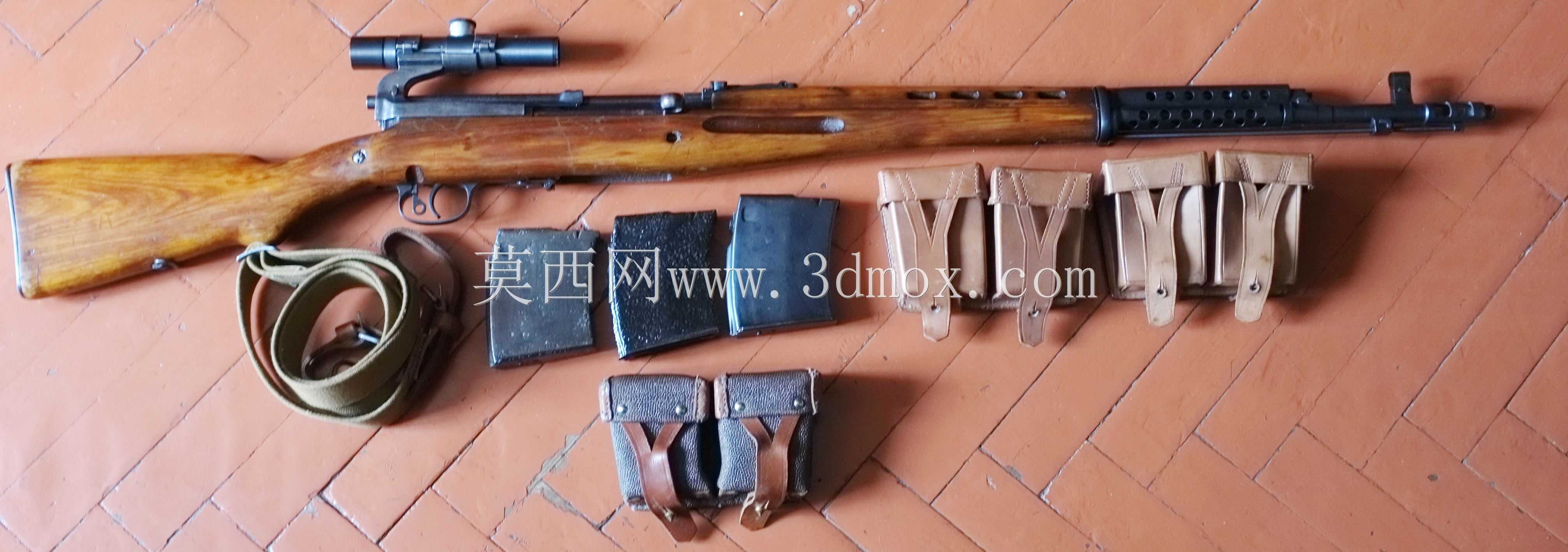

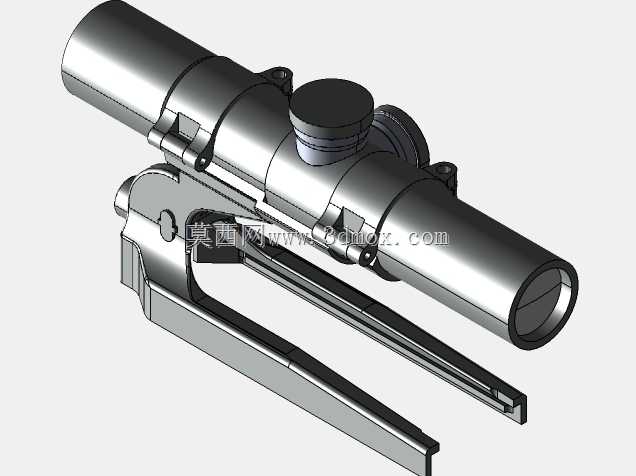

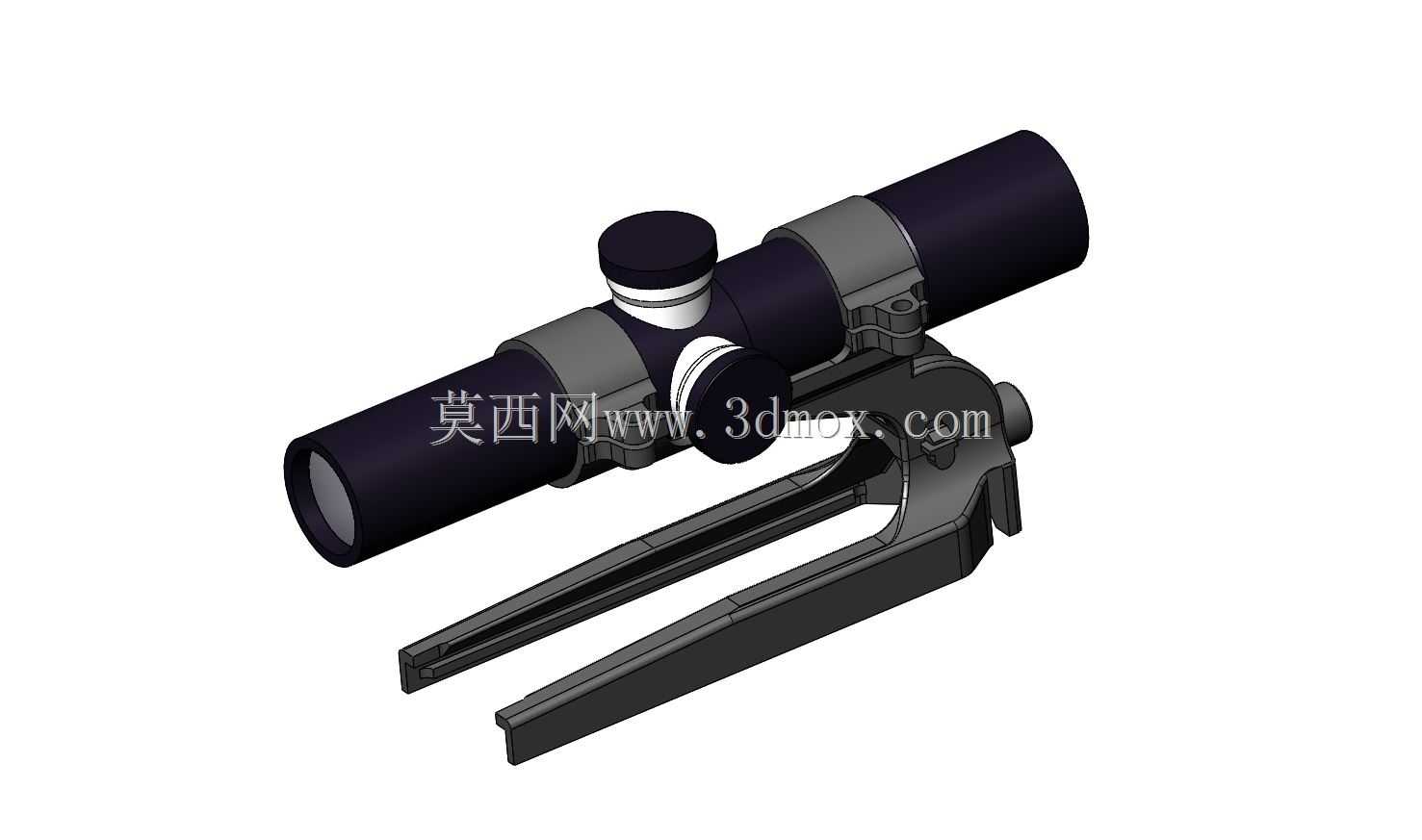

　　从建模逻辑来看，整个组件的装配关系完全还原实物的配合逻辑，所有连接部位的贴合面、锁紧结构的运动行程都按照实际尺寸还原，可直接用于结构验证、配件适配设计或者相关科普类的结构演示，对于枪械配件设计、光学瞄具安装结构的研发也有一定的参考价值，能够直观展现这类侧装/悬臂式瞄准镜支架的受力特点与结构设计要点，帮助结构设计人员理解冲击载荷下刚性连接结构的设计思路，规避常见的锁紧失效、间隙过大、应力集中等设计问题。
