OLFA CK-2不锈钢美工替换刀片结构

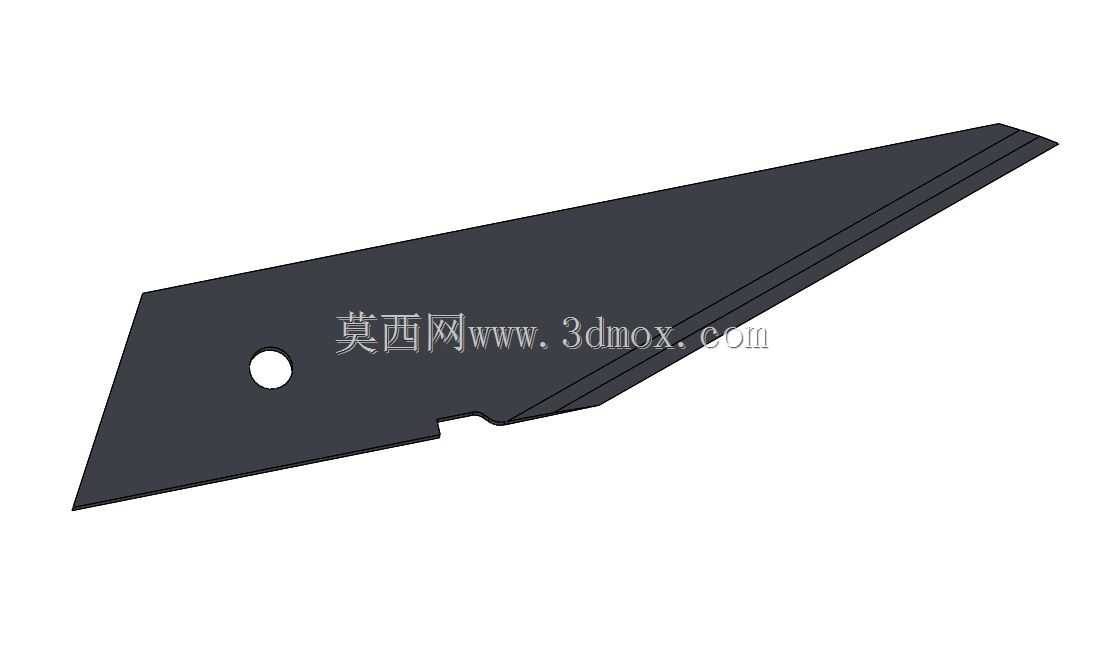

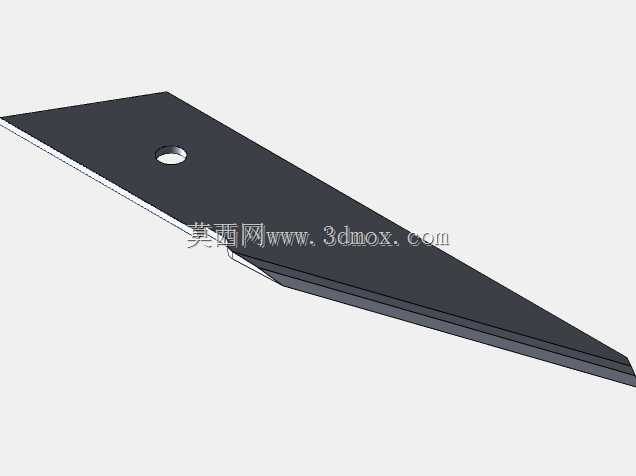

　　这款刀片是适配对应规格美工刀的替换切削部件，日常在广告喷绘裁切、皮革下料、薄塑料件修边、纸箱开箱、电子行业薄膜分切等场景都有高频使用，很多一线装配、维修、物料处理岗位的随身工具里都会备上几片同规格刀片，替换磨损的旧刀头来保证裁切效率。从结构设计来看，刀片整体采用斜角尖刀构型，刀尖角度经过反复调校，既保证了薄料穿刺时的穿透力，也能在长距离直线裁切时保持刃口的行进稳定性，不会因为角度过陡出现扎入过深扯坏材料，或是角度过钝推不动料的问题。刀身靠近安装端的位置设计了圆形定位孔，这个孔的位置公差控制是建模时的重点，要和刀架内部的定位凸台完全匹配，装入后不会出现径向窜动，推刀出刃时刀身不会晃，保证裁切线条顺直。

　　刀身靠近刃口侧设计了两道平行的折痕槽，这是这类美工刀片的核心功能结构，当前端刃口因为长时间使用出现磨损、崩口时，不需要整刀更换，只要用钳部夹住前端磨损段沿着折痕槽掰断，就能露出新的锋利刃口，大幅延长单片刀片的实际使用寿命，也减少了频繁换刀的辅助时间。建模时折痕槽的深度需要严格控制，槽深过浅会导致掰断时需要的力过大，甚至出现刀身不规则断裂的安全隐患，槽深过深则会导致刀身整体刚性不足，裁切硬质材料时容易从槽位意外断裂。刀身尾部的缺口结构是和刀架的推块配合的卡位结构，推块的凸点卡入这个缺口后，推动推钮就能带动刀身伸缩，这个缺口的尺寸要和推块的卡位凸台做间隙配合，既不能间隙过大导致出刃旷量，也不能间隙过小导致伸缩卡滞。

　　材质选用不锈钢是考虑到这类刀片经常会在潮湿环境使用，比如裁切带水汽的包装材料、户外作业时接触雨水，不锈钢材质可以避免刃口生锈，保证刃口锋利度的同时也不会因为锈迹污染被裁切的工件，比如裁切白色皮革、浅色纸张时，锈迹会直接造成工件报废，不锈钢材质就能规避这类问题。从安装边界来看，这款刀片的整体厚度、宽度都严格匹配对应型号CK-2刀架的内部滑槽尺寸，装入后刀身和滑槽两侧的间隙控制在0.02mm以内，既保证伸缩顺畅，也不会出现左右晃动。刀尖部分的伸出长度在刀架完全推到底时，露出的有效切削长度刚好满足日常厚纸板、3mm以内橡塑板材的裁切需求，不会因为伸出过长导致刀身受力弯折。刃口部分采用单面开刃的设计，开刃角度控制在22度左右，

　　这个角度下刃口的锋利度和耐用性达到平衡，角度太小刃口太脆容易崩口，角度太大则裁切阻力大，推刀费力还容易出现毛边。刀身表面做了哑光处理，不会在强光作业时出现反光晃眼的问题，适合长时间户外或者强灯光下的精细裁切作业。在实际建模过程中，需要重点关注刃口的直线度、定位孔的位置度、折痕槽的深度一致性，这些参数直接决定了刀片生产出来之后的装配适配性和使用体验，比如定位孔如果偏移0.1mm，装入刀架后就会出现刀身歪斜，裁切时走偏；折痕槽深度不均的话，掰断时会出现断面不齐，甚至崩飞的碎块造成安全隐患。另外刀身的非刃口侧边做了微小的倒角处理，避免安装刀片时锋利的侧边划伤操作人员，这个细节在很多粗制模型里会被忽略，但实际量产时是必须考虑的安全设计。
