90度弯角HDMI公头连接器结构设计

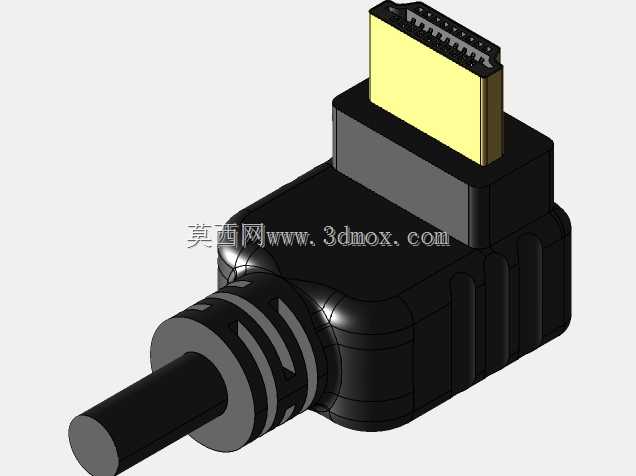

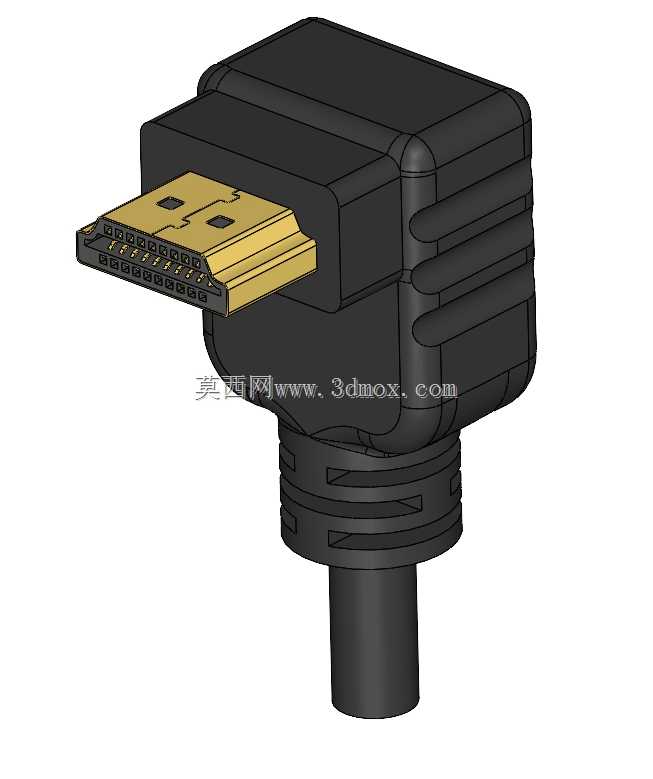

这款弯角式HDMI公头结构，主要针对设备侧接口空间局促的布线场景设计，日常工程布线中常遇到设备贴墙安装、机柜内设备堆叠的情况，直头HDMI插头插入后会占用较大的尾部出线空间，导致线缆弯折半径过小，长期使用容易出现线芯断裂、接触不良的问题，90度弯角的结构能将出线方向转向与接口平面平行的方向，大幅缩减接口外侧的空间占用，适配贴墙安装的电视、嵌入式投影设备、机柜内密集排布的音视频矩阵等场景的布线需求。从功能结构来看，公头接触端采用标准HDMI接口的金手指接触片布局，19个信号接触点位严格对齐通用HDMI接口的定义规范，能保证音视频信号的稳定传输，接触片表面做镀金处理，降低接触电阻同时提升抗氧化能力，适配多次插拔的使用需求。插头的外壳部分做了多层防滑筋设计，插拔时手指能获得足够的摩擦力，方便施力，尾部的线缆连接处设计了多级阶梯式的防弯折结构，能分散线缆摆动时的应力，避免线缆与插头连接处出现线皮破损、线芯脱焊的问题。设计过程中首先对齐标准HDMI公头的接口尺寸规范，保证接触端的插拔兼容性，金属屏蔽外壳包裹整个接触端，能减少外界电磁信号对传输过程的干扰，保证高清音视频信号传输的稳定性。弯角的转向角度经过反复校核，既保证出线方向能贴合设备安装面，又不会让插头外壳与设备外壳、相邻接口产生干涉，插头整体的外形轮廓做了圆角过渡处理，没有尖锐棱角，插拔操作时不会划伤手部或者设备表面。安装边界方面，这款弯角插头插入设备接口后，垂直于设备面板方向的突出尺寸仅为直头插头的三分之一左右，能适配设备背部与墙面间隙小于20mm的安装场景，尾部出线的线缆直径适配常规的HDMI线缆线径，防弯折结构的长度控制在合理范围，不会占用相邻接口的安装空间，在多接口并排布置的设备上使用时，不会遮挡旁边的USB、音频等其他接口，保证周边接口的正常使用。内部的绝缘基座采用耐高温的工程塑料材质，能固定接触片的相对位置，避免插拔过程中接触片移位导致的信号故障，金属外壳与线缆的屏蔽层做导通连接，形成完整的屏蔽腔体，进一步提升抗干扰能力，适配长距离布线、强电磁环境下的信号传输需求。
