方程式赛车主动空气动力学套件结构设计

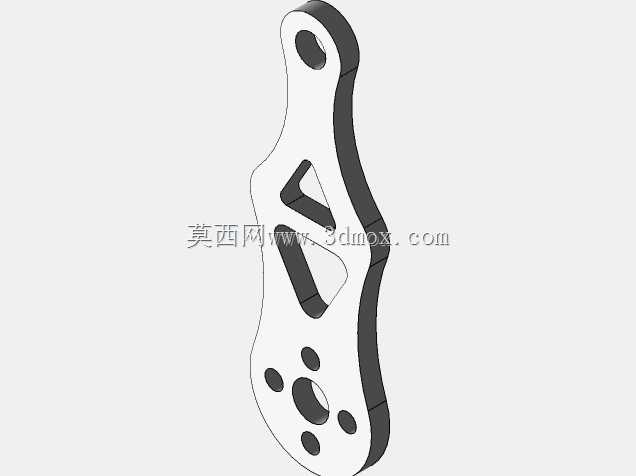

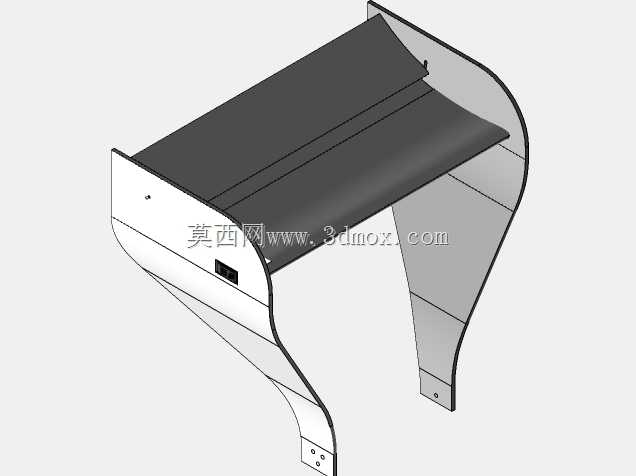

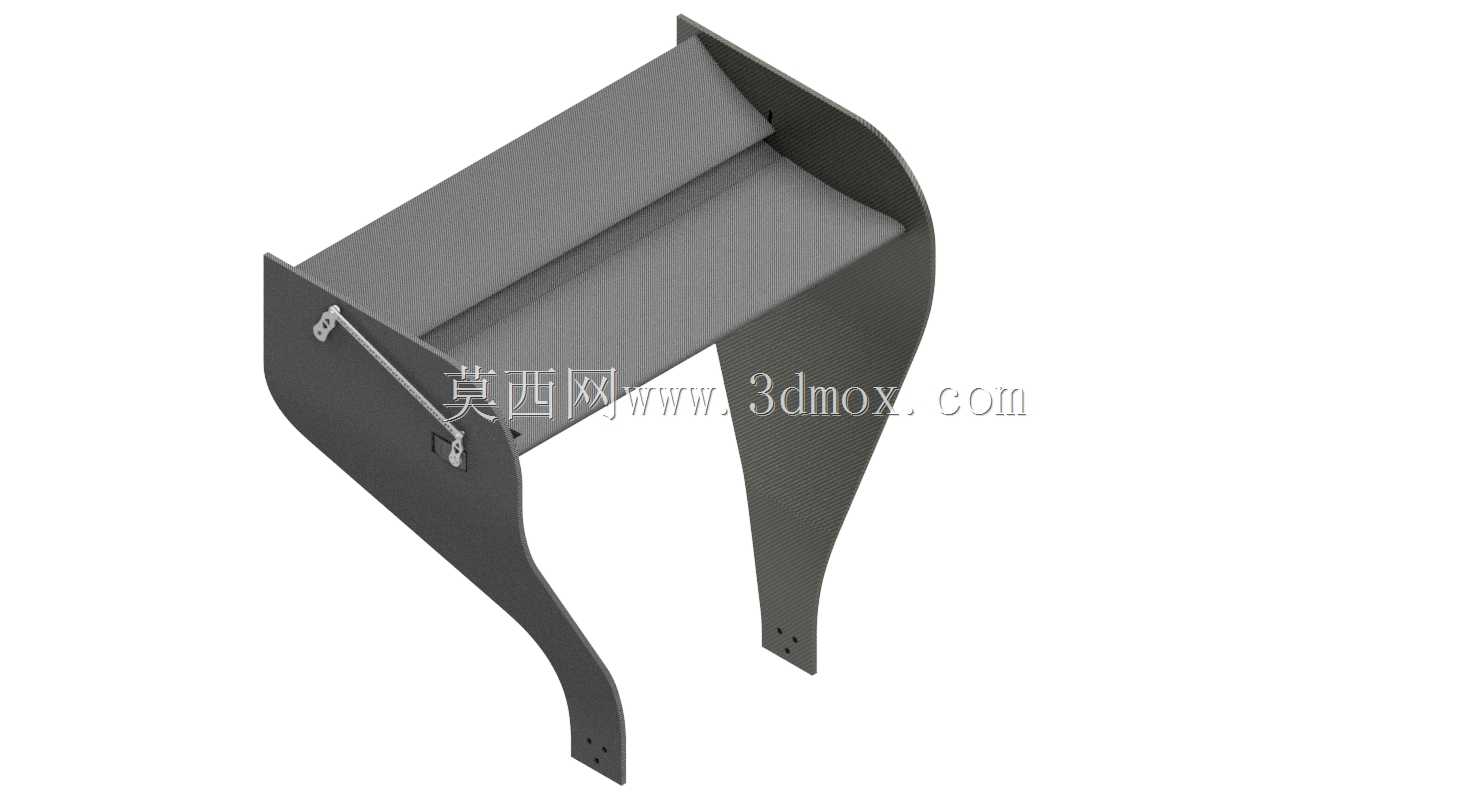

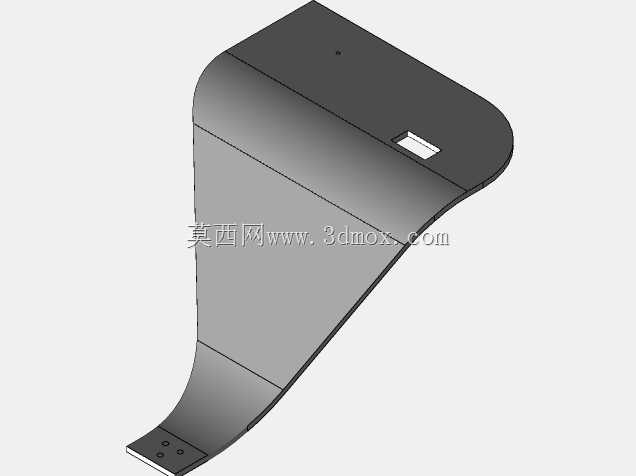

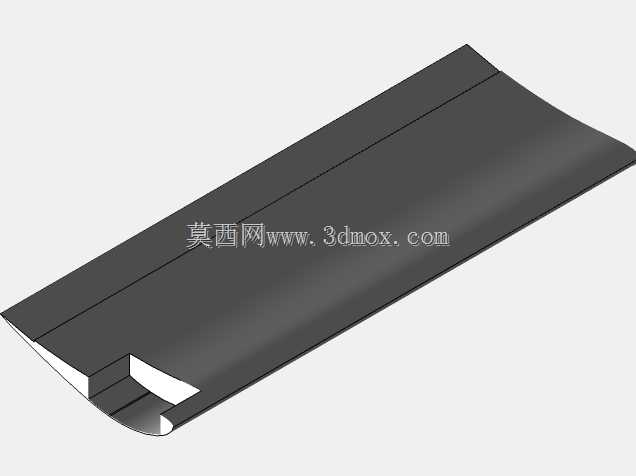

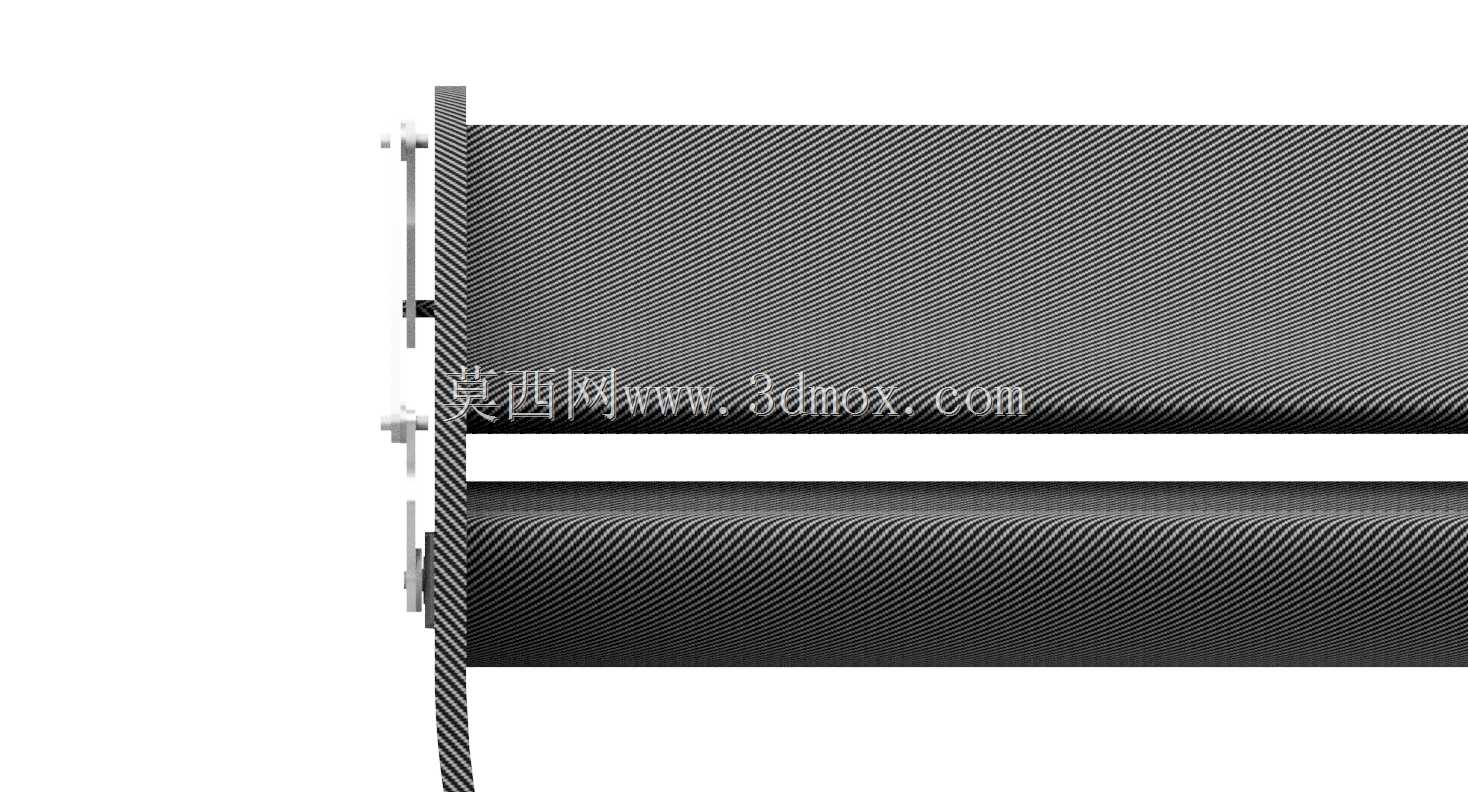

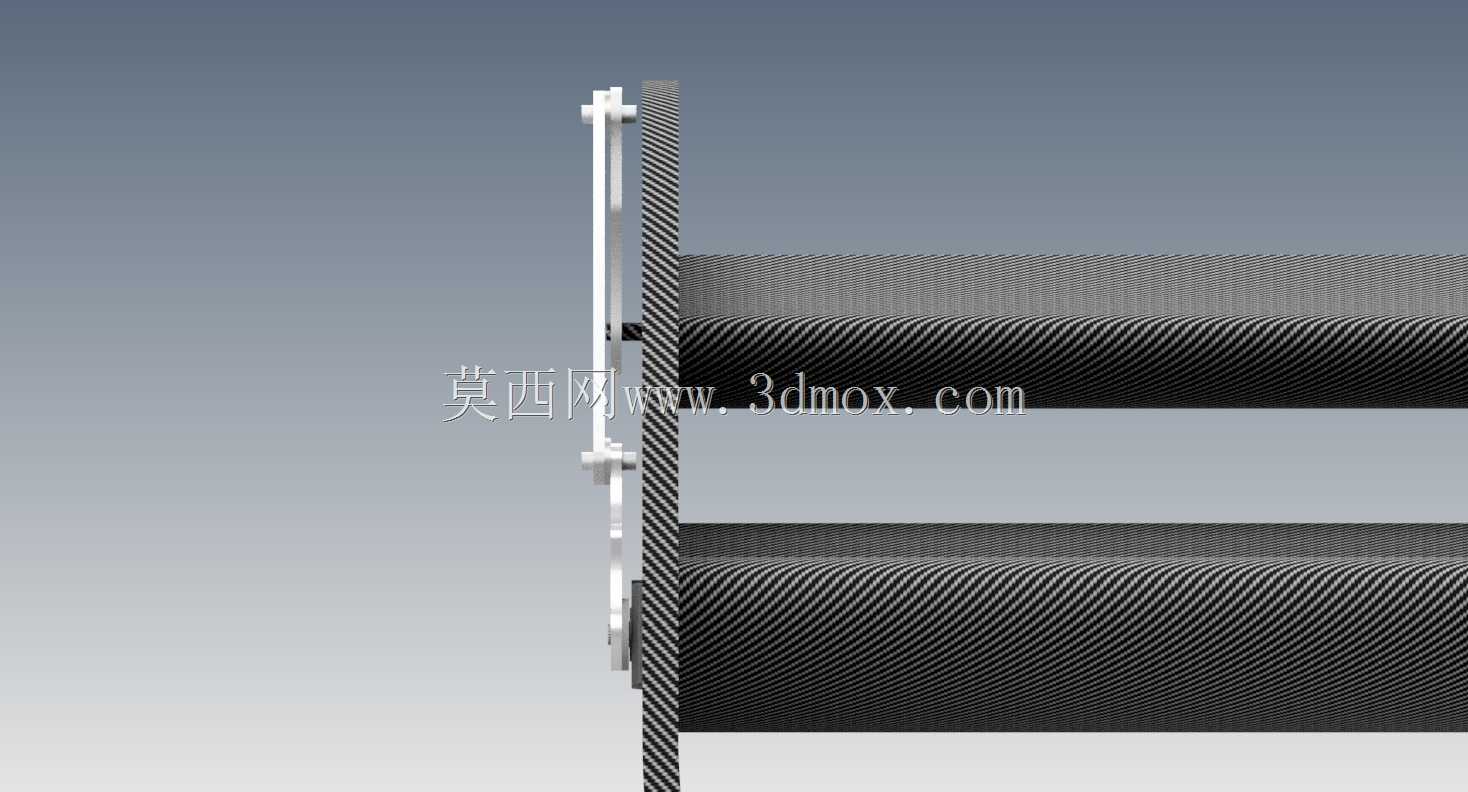

　　这套主动空气动力学套件针对方程式学生赛车的赛道竞技场景开发，核心作用是在车辆不同行驶状态下动态调整车身下压力与空气阻力的平衡，解决传统固定空力套件无法兼顾直道极速与弯道抓地力的痛点。从结构设计来看，套件主体采用曲面翼片搭配双侧支撑臂的构型，翼片表面做了连续变曲率处理，能够引导气流沿预设路径流动，避免翼面边缘出现气流分离导致的下压力骤降，支撑臂采用流线型截面设计，在保证结构刚度的同时尽可能降低自身带来的寄生阻力。支撑臂末端预留了标准化安装孔位，可直接对接赛车前部的单体壳安装点，安装边界完全匹配学生方程式赛车的前部车架宽度，不需要对原有车架结构做额外切割改造，适配多数主流钢管车架与单体壳车架的前端安装尺寸。

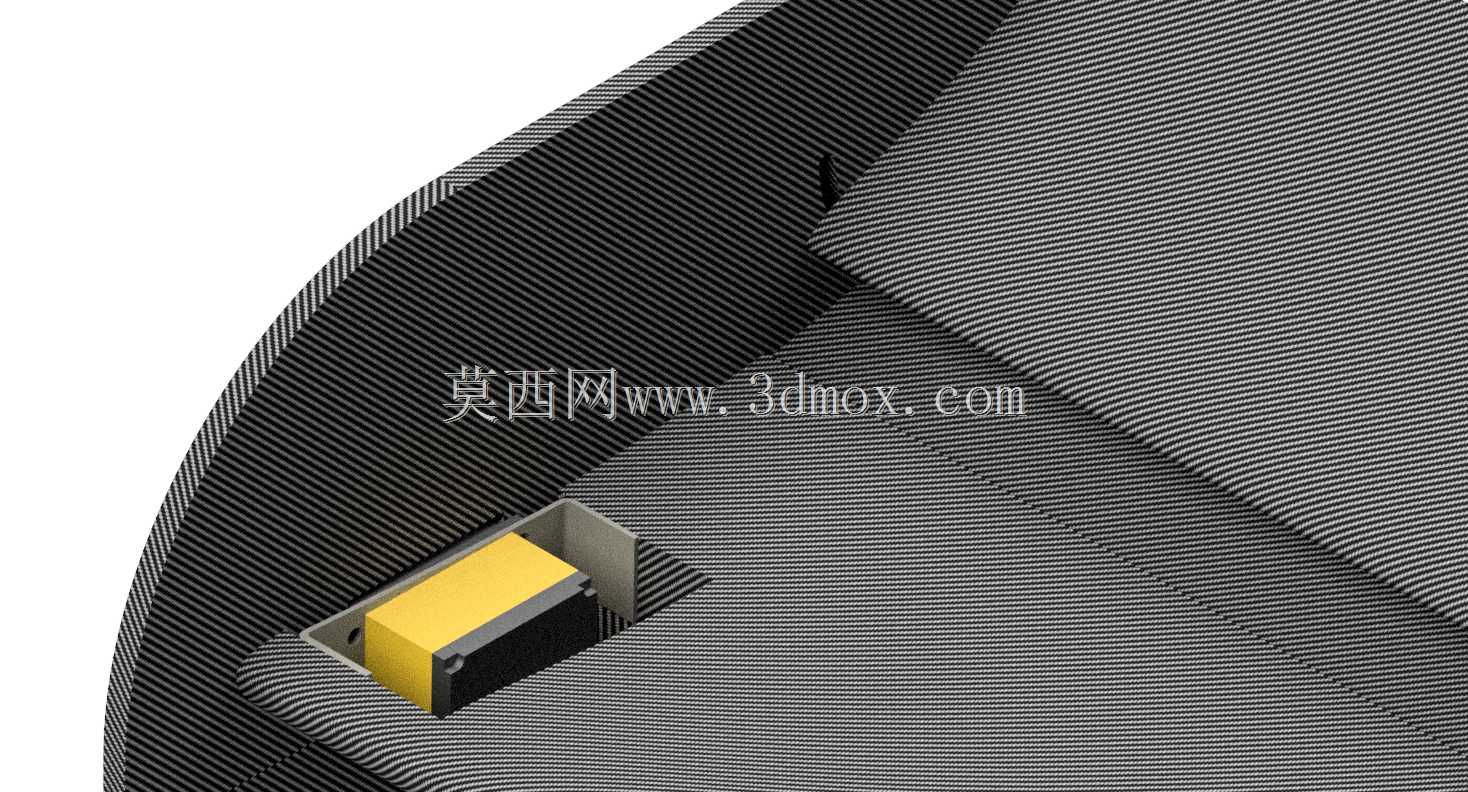

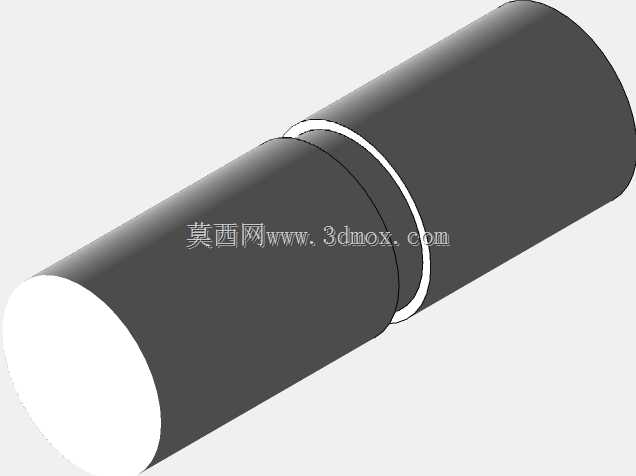

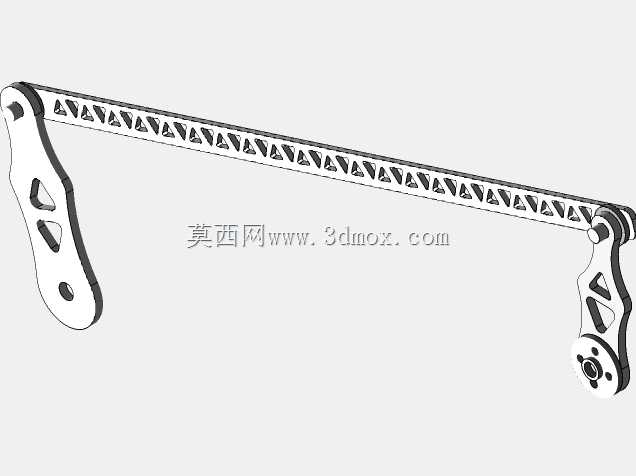

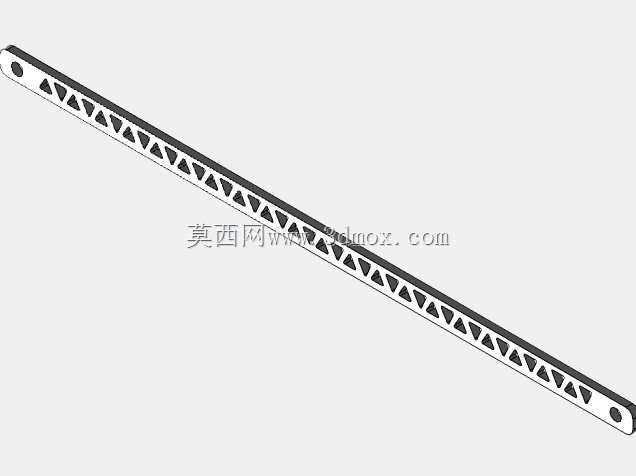

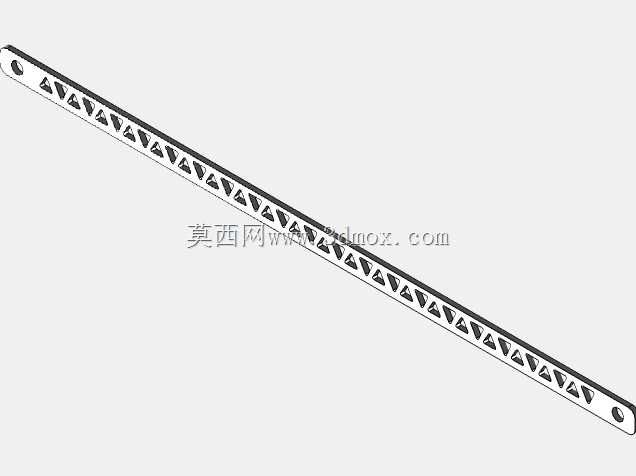

　　套件内置的联动调节结构通过微型推杆实现翼片角度的动态调整，推杆两端采用铰接式连接，能够在舵机驱动下完成0到25度范围内的翼片倾角连续调节，直道行驶时调小翼片倾角降低风阻，帮助车辆提升尾速，弯道制动时调大翼片倾角增大下压力，提升前轮抓地力极限，缩短制动距离同时减少转向不足的出现概率。设计过程中充分考虑了赛事规则对空力套件的外廓尺寸限制，整体宽度控制在赛事允许的前轮轮距范围内，翼片最高点不超过前悬架上摆臂的安装平面，避免超出规则限定的车身外廓边界。翼片与支撑臂的连接位置做了局部加厚处理，能够承受高速行驶下的气流冲击载荷，铰接位置预留了润滑脂加注间隙，长时间赛道行驶也不会出现卡滞问题。整套结构没有冗余的装饰性部件，所有曲面造型都服务于气流调控的核心功能，支撑臂的曲面走向同时兼顾了气流疏导与结构传力路径，将翼面承受的气动载荷均匀传递到车架安装点，避免局部应力集中导致的结构失效。
