适配树莓派3B的激光切割外壳结构

　　嵌入式单板计算机在工业现场数据采集、小型智能终端搭建、创客原型验证场景中，往往需要配套定制化防护壳体，避免板卡暴露在多尘、易触碰的环境中出现引脚短路、积灰过热、外力磕碰损坏的问题。这款适配Raspberry pi 3 B型单板机的外壳，采用激光切割工艺加工成型，在设计阶段优先考虑了加工便捷性与装配效率，所有板材拼接结构均基于平面切割板材的互锁卡扣设计，无需额外定制异形连接件，也不需要复杂的粘接工序，仅靠板材间的卡槽咬合即可完成整体组装，大幅降低了小批量制作的加工成本与装配门槛。

　　从安装边界来看，壳体内部腔体完全匹配树莓派3B的板卡外形尺寸，预留了板载USB接口、RJ45网口、HDMI输出接口、Micro USB供电接口、3.5mm音频接口的对位开孔，所有开孔位置与板卡接口的公差控制在0.2mm以内，既不会因为开孔偏移导致接口无法正常插拔，也不会因为开孔过大留下缝隙影响防护效果。壳体的板材厚度选用适配常规激光切割加工的常用规格，拼接后整体结构刚性足够，日常手持移动、桌面放置时不会出现板材形变挤压板卡的问题，同时在板卡主控芯片、内存芯片对应的壳体位置预留了散热间隙，避免壳体直接贴合芯片表面影响热量散出，若搭配低功耗散热片使用，也不会出现散热片与壳体干涉的情况。

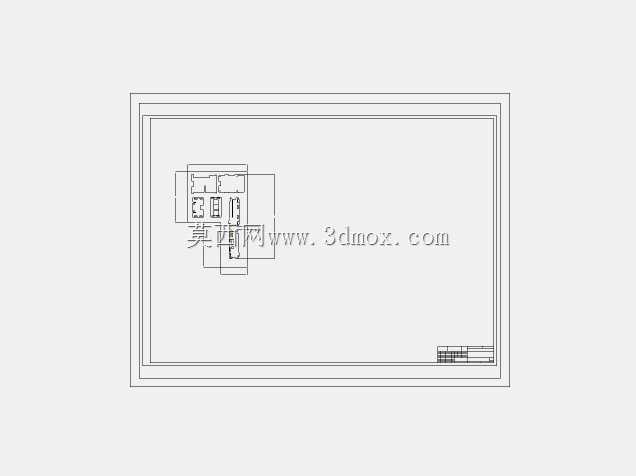

　　在设计思路上，这款外壳没有采用一体化注塑的复杂曲面结构，全部由平面板材拼接而成，非常适合个人开发者、小批量原型制作场景下使用普通激光切割设备快速打样，不需要开模，仅需调整切割图纸即可快速适配不同版本的树莓派板卡，甚至可以根据实际使用需求灵活调整开孔位置，比如新增GPIO排线引出孔、散热风扇安装位等。从实际使用场景出发，这类外壳既可以用于实验室环境下的嵌入式开发原型防护，避免桌面杂物掉落在板卡上造成引脚短路，也可以用于小型智能设备的终端外壳，比如搭建小型家庭服务器、工业现场数据采集节点、智能显示终端时，作为板卡的基础防护结构，配合外部安装固定孔位，可以很方便地将整个壳体固定在设备机架、墙面安装板或者桌面支架上。壳体的拼接结构设计充分考虑了拆装便利性，不需要借助特殊工具即可完成拆开与组装，方便后期更换板卡、调整接线或者清理壳体内部积灰，相比螺丝固定的同类外壳，不会出现多次拆装后螺丝滑牙、固定柱断裂的问题，长期反复使用的结构可靠性更有保障。在细节处理上，所有板材的切割边缘都做了适配激光切割工艺的工艺补偿，避免切割后板材边缘的熔渣影响拼接精度，卡扣位置的尺寸经过反复适配，既保证拼接后整体结构没有明显松动缝隙，也不会因为卡扣过紧导致装配时板材受力开裂。

　　对于结构设计从业者来说，这类平面拼接式的外壳设计思路，也可以迁移到其他小型电路板、小型功能模块的防护壳体设计中，通过调整板材尺寸、开孔位置、卡扣结构，快速适配不同尺寸的核心板卡，在不需要开模的前提下快速完成防护结构的制作，非常适合原型验证阶段、小批量定制场景下的快速交付需求，相比3D打印的壳体，激光切割板材的外壳加工速度更快，板材材质可选范围更广，无论是亚克力、椴木层板还是薄铝板都可以使用同一套图纸加工，能够根据实际使用环境的防护需求、外观需求灵活选择加工材料。
