两爪式轴承齿轮拆卸拉具结构设计

项目分类:通用五金配件 发布时间:2024-12-23 ID:863199
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计
  • 两爪式轴承齿轮拆卸拉具结构设计

  在设备运维、机械装配的现场场景里,过盈配合件的拆卸一直是一线维修人员绕不开的作业环节,轴承内圈与轴颈的配合、齿轮与轴段的紧配连接,若采用撬棍撬动、锤击的暴力拆卸方式,极易造成轴面拉伤、配合件崩边,甚至直接导致核心传动部件报废,增加不必要的备件损耗与停机时长。这款两爪式拉具的设计,正是瞄准这类过盈连接件的无损拆卸需求,从受力结构、操作便捷性、适配范围多个维度做了针对性的结构优化。

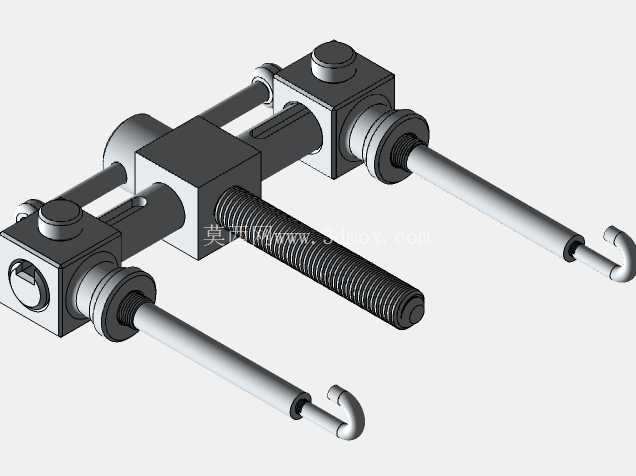

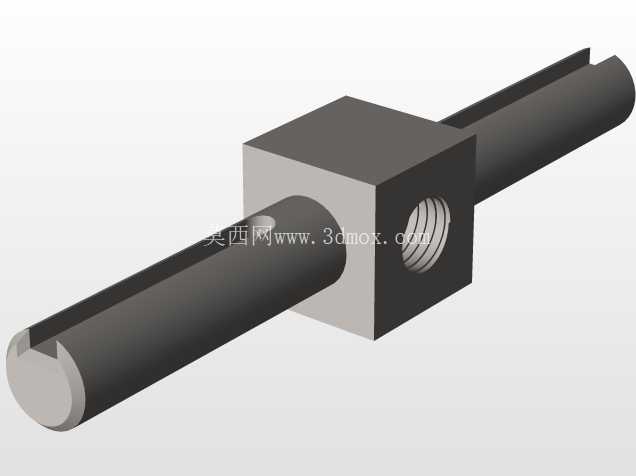

  从整体结构来看,该拉具采用对称双勾爪布局,核心受力框架由两根平行导向光杆、中央驱动螺杆、两个滑动勾爪座、两个勾接拉爪组成。中央驱动螺杆采用梯形传动螺纹,相比普通三角螺纹,梯形螺纹的牙型强度更高,传动过程中受力更均匀,不会因为大扭矩旋拧出现滑牙、咬死的问题,螺杆端部做了球面倒角处理,作业时顶在轴端中心孔位置,球面结构可以自动适配轴端的微小角度偏差,避免顶偏造成的螺杆弯曲、轴端压痕问题。两根平行导向光杆贯穿两个勾爪座,既为勾爪座的滑动提供精准导向,保证两个勾爪始终处于对称受力状态,又承担了拉拔过程中的横向反力矩,避免勾爪座受拉时出现偏转、脱钩的风险。

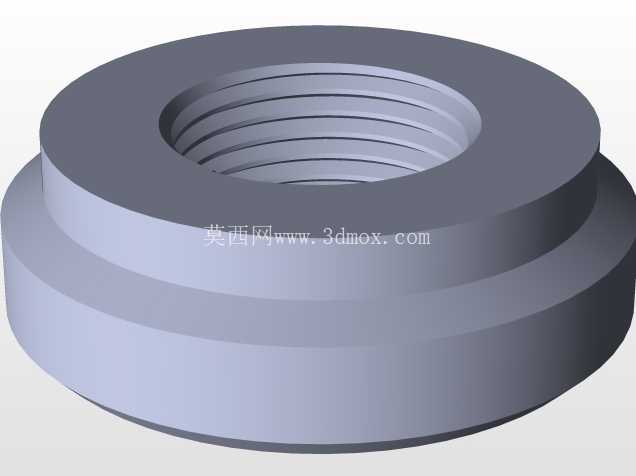

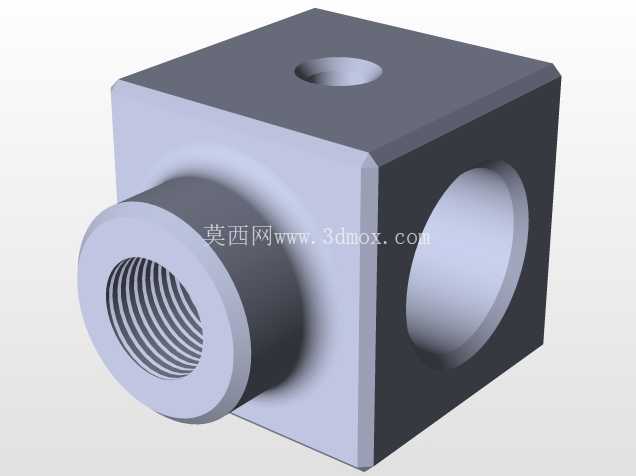

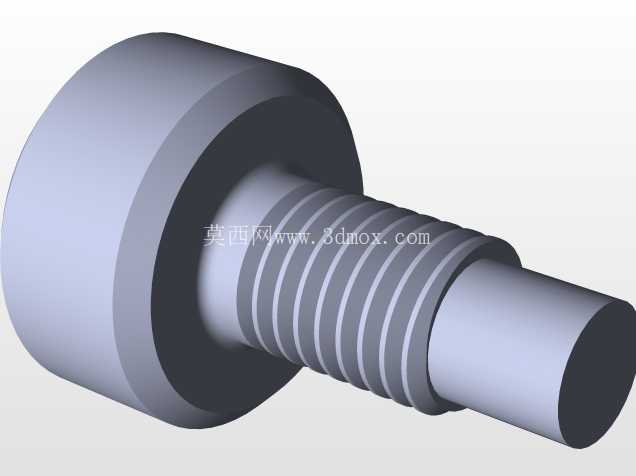

  勾爪部分采用弯钩式结构,勾头厚度做了梯度减薄设计,最薄处可以卡入轴承内圈与轴肩之间仅3mm的缝隙,适配多数深沟球轴承、圆锥滚子轴承的内圈拆卸场景;勾爪与勾爪座之间采用螺纹连接结构,可以根据被拆卸件的直径大小,调整勾爪的伸出长度,同时也方便更换不同勾头长度的配件,拓展拉具的适配范围。勾爪座上设置了锁紧螺钉,在调整好两个勾爪的跨距、对准被拆卸件的受力位置后,拧紧锁紧螺钉可以将勾爪座固定在导向光杆上,避免旋拧中央螺杆时勾爪向外滑脱,保证作业过程的安全性。

  从实际作业的受力逻辑来看,旋拧中央螺杆尾部的六角头时,螺杆端部顶紧轴端,反作用力会通过导向光杆带动两个勾爪座同步向远离轴端的方向移动,勾爪勾住被拆卸件的背面,将螺杆的旋转扭矩转化为轴向的拉拔力,整个过程受力方向与轴的中心线完全重合,不会对轴产生额外的弯曲力矩,从根源上避免拆卸过程中轴件变形的问题。相比三爪拉马,这款两爪结构的拉具对作业空间的要求更低,在齿轮箱内部、电机端盖内侧这类狭窄空间里,两个勾爪可以从相邻部件的间隙中伸入,勾住目标拆卸件,完成三爪拉马无法实现的狭窄空间拆卸作业。

  设计过程中对各部件的受力边界做了明确核算,中央驱动螺杆的直径选取适配最大5吨的拉拔力,覆盖常规工业场景中直径200mm以内轴承、模数6以内传动齿轮的拆卸需求;导向光杆采用调质处理的中碳钢材质,表面做镀硬铬处理,既保证足够的抗拉强度,又提升表面耐磨性能,长期滑动使用不会出现拉毛、卡顿的问题;勾爪部分采用合金结构钢锻造后淬火处理,勾头部位硬度达到HRC45-50,既保证足够的强度不会被拉断,又有适当的韧性,避免硬度过高出现勾头崩裂伤人的风险。

  从安装与使用的边界尺寸来看,该拉具收拢状态下的最小跨距为30mm,最大张开跨距可达220mm,中央螺杆的有效行程为150mm,可以满足多数常规轴系部件的拆卸行程需求,不需要额外加装接长杆就能完成大部分作业;整体重量控制在4.2kg,单人即可手持操作,不需要搭配吊装设备,适合现场维修的移动作业场景。勾爪的弯钩角度设计为87度,略小于直角,在拉拔受力时勾头会产生向内的微小抱紧力,越拉拉爪勾得越紧,不会因为被拆卸件表面光滑出现脱钩飞出的安全隐患。

  在实际应用场景中,这款拉具除了拆卸轴承、齿轮之外,还可以用于拆卸皮带轮、联轴器、轴套等各类过盈配合安装在轴上的零件,在机修车间、生产线运维、电机维修、减速机维保等场景下都能适用。结构上没有复杂的传动部件,日常维护只需要定期在梯形螺纹、导向光杆表面涂抹少量润滑脂,就能保证操作顺畅,长期使用也不会出现卡滞问题,相比液压拉马,纯机械结构的故障率更低,不需要维护液压密封件,不存在漏油、失压的问题,在野外、高空等复杂作业环境下的可靠性更高。
