车载伺服控制PCB电路板结构设计

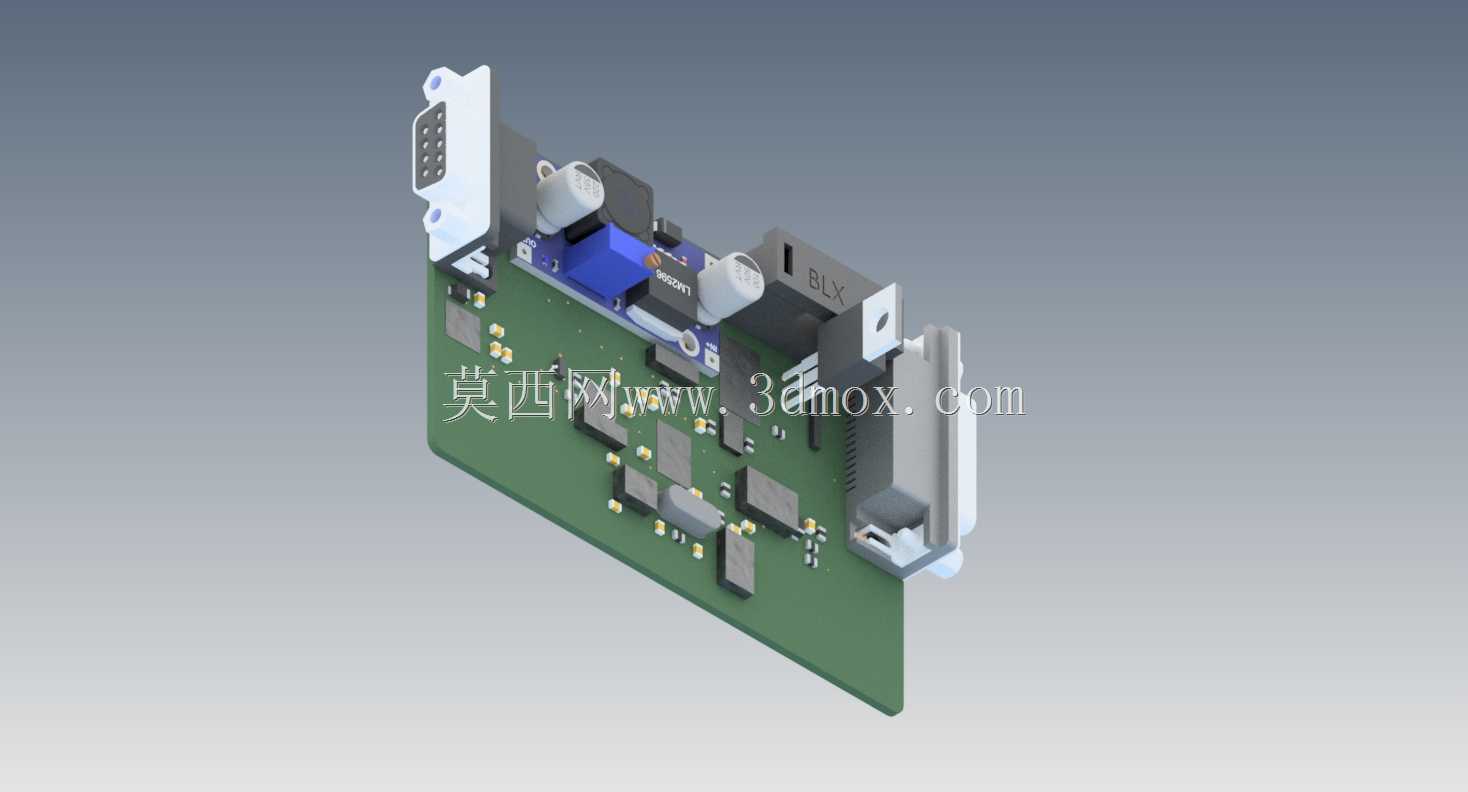

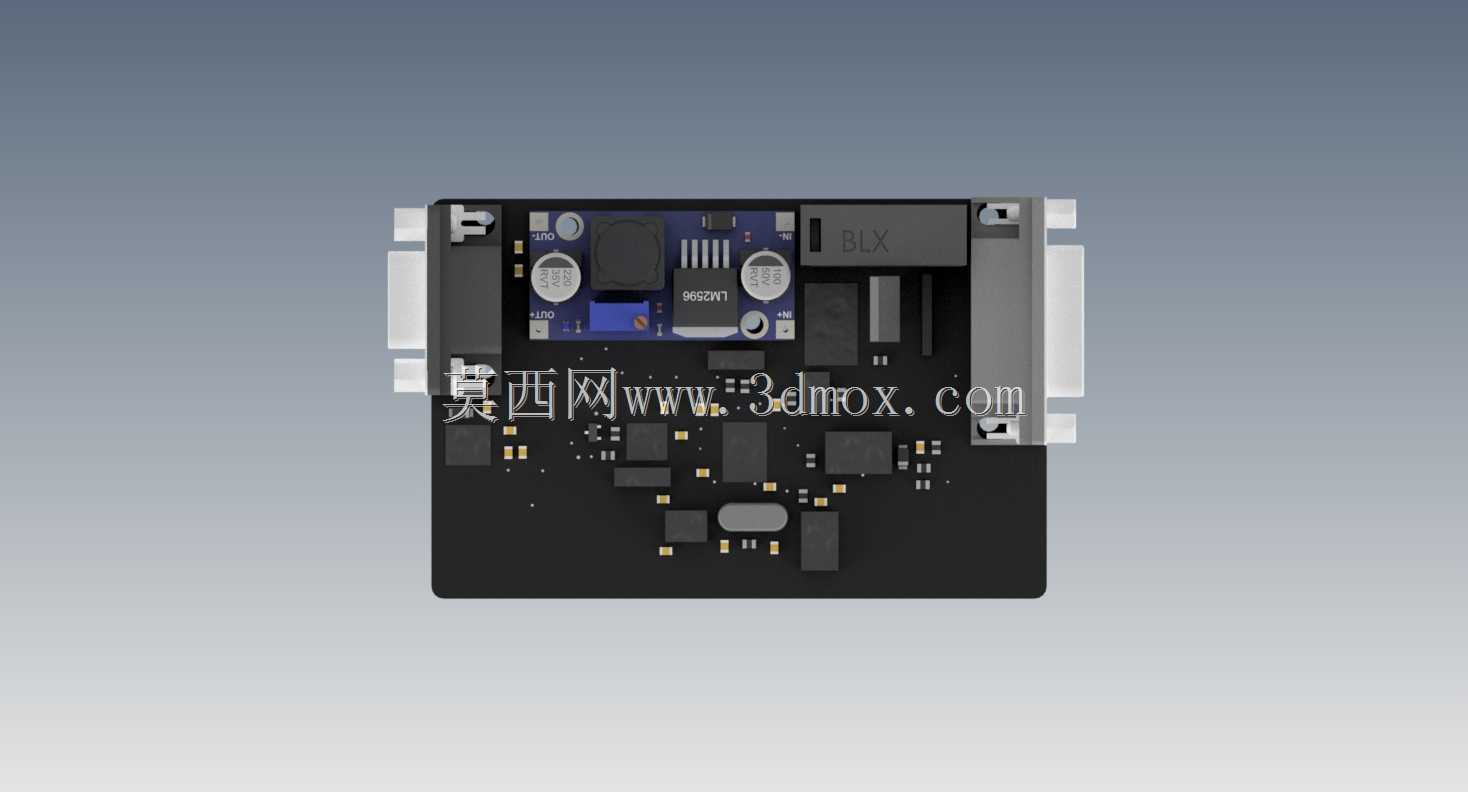

　　在车载电控系统的开发流程里，这类集成CAN通讯与开关量输入的伺服控制PCB，是连接上层整车控制指令与底层执行伺服电机的核心硬件载体，常见于商用车辅助执行机构、乘用车电控改装单元、特种作业车辆的机载电控模块场景中，需要在车载复杂的电磁环境、振动工况下稳定完成信号交互与动力输出控制。从结构设计层面看，这块PCB采用标准FR-4基材作为板体基础，板厚选取车载电控常用的1.6mm规格，兼顾结构强度与布线空间，板边预留的安装孔位严格匹配车载电控盒的通用安装间距，孔位周边做了露铜接地处理，安装时配合铜柱可实现板体与壳体的可靠接地，降低车载环境下的电磁干扰影响。板上接口布局充分考虑车载装配的走线便利性，

　　左侧布置的D-sub接口用于外接开关量输入信号，可直接对接车载操作开关、限位触发装置的硬线信号，接口旁预留的滤波电容紧贴引脚布置，缩短高频信号回流路径，减少信号传输过程中的尖峰干扰；右侧布置的多针连接器用于伺服电机的动力与编码器信号输出，接口采用带锁止结构的型号，避免车辆行驶过程中振动导致的接插件松脱。板上核心的电源处理模块做了分区布局，高压输入区域与低压信号区域之间预留了足够的电气间隙，电源入口处布置的自恢复保险丝与TVS管构成机载保护的第一道防线，当出现输入过流、电压尖峰时可快速切断回路或钳位电压，避免后端控制芯片与伺服驱动回路损坏，适配车载电源波动大、易出现瞬态过压的实际工况。CAN通讯模块的布线严格遵循差分信号走线规则，

　　CANH与CANL走线等长、平行布置，阻抗控制在120欧姆，总线末端预留的终端电阻焊盘可根据组网需求选择是否焊接，确保CAN信号在车载复杂电磁环境下的传输稳定性，可实现与整车CAN网络的无缝对接，接收整车控制器下发的伺服动作指令，同时上传伺服电机的运行状态、故障代码等信息。开关量输入回路每一路都做了光耦隔离处理，将外部车载开关的高压信号与板内低压控制信号完全电气隔离，避免外部线路的串扰、浪涌损坏主控芯片，每路输入都带有状态指示灯，调试与后期维护时可直观查看每一路开关信号的触发状态，无需额外外接测量设备。伺服驱动部分的功率器件布置在板边靠近连接器的位置，缩短动力输出路径，器件下方的板体预留了散热焊盘，装配时可贴合壳体散热筋，

　　借助车载电控盒的金属壳体实现被动散热，无需额外加装散热风扇即可满足车载工况下-40℃到85℃的工作温度要求，避免风扇这类运动部件在长期振动环境下的失效风险。板上所有贴片元件都选取符合车规级认证的型号，焊接工艺采用回流焊确保焊点可靠性，元件布局避开了板体安装孔、接插件装配的应力集中区域，防止车辆长期振动导致的元件引脚脱焊、板体开裂问题。从安装边界来看，板体整体轮廓为矩形，最高元件为板上的电解电容与接插件，整体高度控制在18mm以内，可适配绝大多数通用车载电控盒的内部安装空间，板边预留的防呆缺口可避免装配时的方向错误，接插件的引脚定义丝印清晰标注在板体表面，生产装配与后期维修时可快速对应接线定义，减少错接风险。在实际应用中，这块控制板可直接采集车载操作开关的硬线输入信号，同时通过CAN总线接收整车的控制指令，经过主控芯片的逻辑运算后输出对应的控制信号驱动伺服电机完成指定动作，自带的过流、过压、过热保护机制可在电机堵转、线路短路等异常工况下快速切断输出，保护伺服电机与控制板本身不受损坏，适配车载场景下高可靠性的使用要求。
