绳索滑轮联动机构三维结构设计

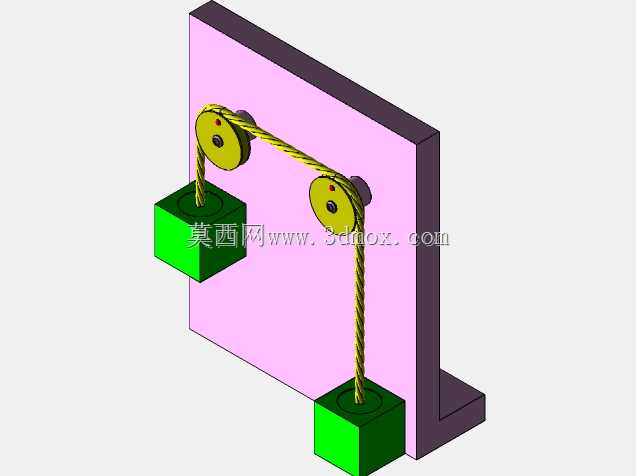

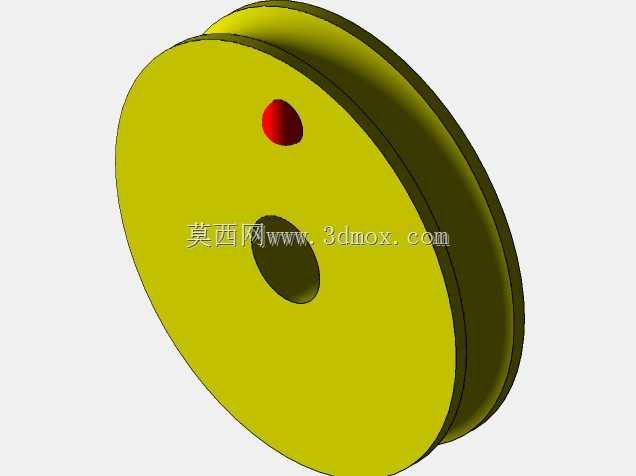

这套绳索滑轮联动结构，常应用在需要直线往复配重牵引的工位场景中，比如小型物料垂直输送工位、教学演示实验台、轻型工装的升降调节模块里，核心作用是通过滑轮的转向支撑，改变绳索牵引力的方向，配合两端配重块实现力的平衡传递，降低驱动端的负载输出要求。从结构设计逻辑来看，整体采用立式安装板作为承载基体，安装板底部设置直角支撑边，用来保证整个机构固定在工作台架上时的垂直度，避免长期运行后安装板倾斜导致绳索脱槽。两个定滑轮分别固定在安装板上部的两个点位，轮槽的中心面完全对齐绳索的走向路径，设计时特意控制了滑轮的伸出高度，保证绳索在轮槽内的包角不小于120度，减少绳索运行时的侧向磨损，同时避免绳索受力时从轮槽脱出。绳索采用闭环走向设计，绕过两个定滑轮后两端分别连接配重块，配重块为等重的立方体结构，重心与绳索连接点处于同一条竖直线上，避免升降过程中配重块出现偏摆磕碰安装板。设计时需要重点把控安装边界尺寸：安装板的厚度要满足滑轮固定螺栓的沉头安装要求，不能让螺栓端部突出安装板背面影响平面贴合；两个滑轮的中心距要根据配重块的升降行程确定，预留出绳索摆动的安全间隙，避免配重块上升到上止点时碰撞滑轮支架；底部支撑边的宽度要大于安装板厚度的1.5倍，配合螺栓固定后能抵消配重块升降时产生的倾覆力矩。在实际功能实现上，这套结构不需要额外的导向组件，依靠滑轮的定位和绳索的张紧就能实现两端配重的反向同步运动，当一端配重块受外力向下运动时，另一端配重块同步向上运动，运动过程中力的传递损耗极小，适合作为低负载、高频次往复运动的传动单元。建模过程中需要注意滑轮轮槽的圆弧尺寸要匹配所选绳索的直径，轮槽表面做圆角过渡处理，避免尖锐棱角切割绳索；绳索的建模要贴合实际张紧状态，不要出现松弛弯折的情况，保证动画演示时运动轨迹和实际工况一致；配重块与安装板之间预留2-3mm的间隙，既不会因为间隙过大导致晃动，也不会因为间隙过小出现运动卡滞。这类结构在轻工设备、教学仪器、小型升降装置里的应用非常广泛，设计时不需要复杂的加工工艺，大部分零件都可以采用标准型材加工，装配难度低，后期维护只需要定期检查绳索的磨损情况和滑轮的转动灵活性即可，整体运行稳定性强，成本投入也相对较低。
