家用厨房吸油烟机导流烟罩结构设计

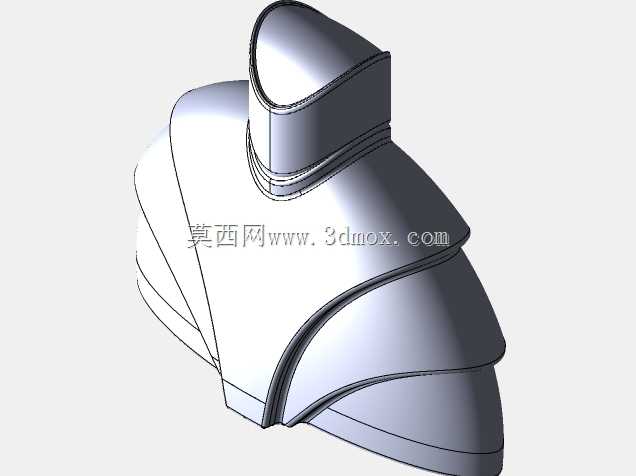

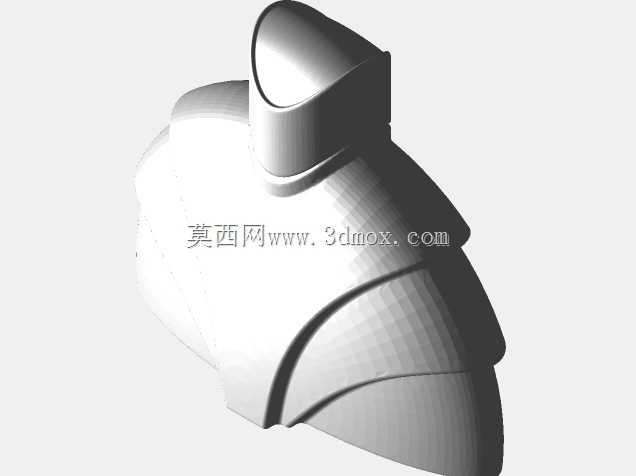

本次设计的烟罩部件，主要适配家用侧吸式吸油烟机产品，安装于厨房灶具正上方区域，核心作用是聚拢烹饪过程中产生的油烟，配合风机负压将油烟导向烟机进风口，减少油烟逃逸扩散，提升厨房排烟效率。从实际使用场景来看，中式烹饪多采用爆炒模式，油烟升腾速度快、扩散范围大，烟罩的曲面弧度设计直接决定油烟的聚拢效果，设计过程中首先结合灶具的常规安装高度，确定烟罩下沿距离灶台台面的合理间距，避免距离过近影响烹饪操作，同时防止距离过高导致油烟在到达烟罩前就向四周扩散。烟罩整体采用多层曲面流线型结构，进风侧的弧面顺着油烟升腾的自然轨迹做导向设计，减少油烟流动过程中的风阻，避免紊流产生的噪音与油烟滞留问题。上部的连接段做了收窄处理，能够顺畅对接烟机的风机进风口，保证负压传递的均匀性，让烟罩覆盖区域内的各个位置都能形成稳定的负压区，不会出现局部排烟死角。在安装边界的考量上，烟罩的整体宽度适配常规家用双眼灶具的尺寸，两侧延伸的弧面刚好覆盖两个炉头的正上方区域，安装时背部贴合墙面，不需要额外占用过多厨房横向空间，同时曲面的过渡圆角做了圆滑处理，避免安装和日常清洁过程中出现尖锐边角划伤的问题。结构设计上采用薄壁壳体形式，在保证整体刚度的前提下尽可能降低部件重量，减少烟机整机的悬挂负载，壳体的拼接处做了贴合止口设计，装配后缝隙均匀，不会出现漏风影响负压的情况。烟罩表面的曲面曲率经过反复调整，既保证油烟导流的顺畅性，也兼顾日常清洁的便利性，没有难以擦拭的清洁死角，油污可以顺着弧面自然流入下方的油杯收集结构。从结构设计的角度出发，该烟罩的曲面拆分充分考虑了加工成型的可行性，各个曲面段的拔模角度符合冲压或者注塑成型的工艺要求，不需要额外做复杂的后续加工，能够有效降低量产阶段的制造成本，同时装配时的定位结构做了集成设计，不需要额外增加过多的连接紧固件，提升整机装配的效率。
