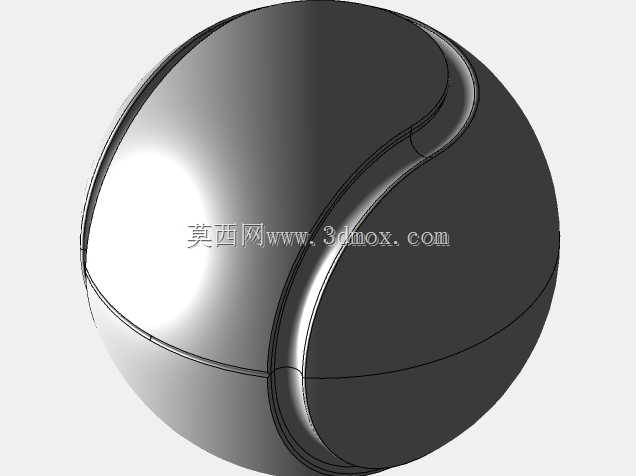

标准运动用网球曲面结构三维数模

　　日常接触的网球看似结构简单，实际在三维建模阶段需要兼顾曲面流畅度、接缝结构合理性与后续仿真验证的适配性，很多刚接触曲面建模的工程师容易把网球做成带简单凹槽的光滑球体，忽略实际产品的接缝弧度与曲面过渡细节。从实际应用场景来看，这类网球数模可用于体育用品的结构仿真、运动轨迹模拟、教学演示场景，也可作为曲面建模练习的典型案例，帮助从业者掌握双曲率曲面拼接、球面分缝的建模技巧。设计过程中首先要确定球体的基准直径，常规比赛用网球的外径控制在65.4mm至68.6mm区间，建模时优先选取中间值作为基准尺寸，预留后续工艺调整的余量，球体的分缝并非简单的平面切割，而是沿着球面做连续的S形曲线延伸，曲线的曲率变化要均匀，

　　避免出现局部曲率突变导致后续模具开模时出现倒扣或者应力集中的问题。建模时先构建完整的基础球体，再通过投影曲线的方式将分缝轮廓映射到球面上，之后对分缝位置做等距偏移做出接缝的凹槽结构，凹槽的深度控制在1.2mm至1.5mm之间，宽度保持均匀，过渡位置做R0.3mm的圆角处理，还原真实网球的接缝触感与外观特征。很多人建模时会忽略球面的哑光质感对应的曲面微结构，实际数模构建时不需要做出表面的纤维纹理，但要保证整体曲面的G2连续，确保渲染或者3D打印时不会出现曲面棱线。从安装与适配边界来看，这类球体数模在导入运动仿真软件时，要保证球心位于坐标原点，方便后续设置旋转、碰撞参数，不需要额外设计安装结构，作为独立的运动部件使用时，可直接配合重力、

　　弹性参数设置完成弹跳、碰撞的仿真计算。在体育器材设计领域，这类精准的网球数模还可以用于网球发球机、网球收集设备的结构匹配设计，确保设备的击球结构、收纳通道尺寸与网球外径完美适配，避免出现卡球、击球点偏移的问题。建模过程中要注意分缝曲线的闭合性，不能出现曲线断点导致曲面缝合失败，所有曲面拼接完成后要做实体化检查，确保没有破面、重叠面的问题，方便后续导入不同三维软件做二次编辑。
