立式单级管道离心泵三维结构设计

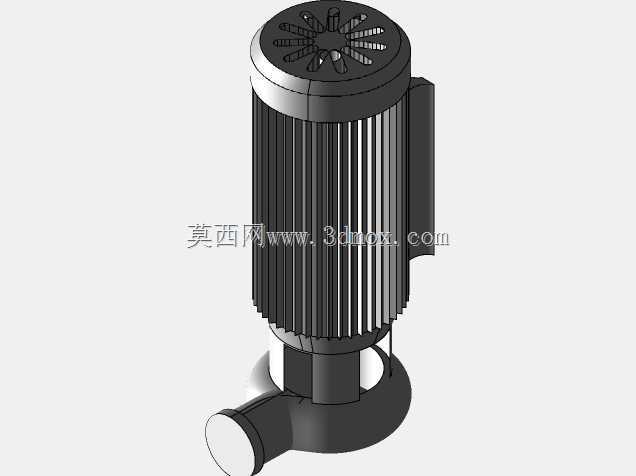

　　这款立式结构的流体输送设备，在工业循环系统、楼宇供水、冷却管路配套中应用十分广泛，日常做设备配套选型时，这类立式泵的占地优势非常突出，同流量参数下比卧式泵节省近一半的安装平面空间，很多紧凑布局的机房、设备夹层都会优先选用这类结构。从结构设计逻辑来看，上部的驱动单元和下部的泵腔采用直联同轴设计，省去了中间联轴器的传动损耗，也减少了后期对中找正的维护工作量，电机外壳的竖向散热筋是经过热仿真优化的，在密闭机房的弱通风环境下，也能保证定子绕组的温升控制在绝缘等级允许范围内，顶部的端盖开有辐射状通风槽，配合内置的散热风叶，能形成自下而上的散热风道，避免长时间运行出现过热降额。下部的泵体采用侧进侧出的流道设计，进出口法兰的中心高保持同一水平线，

　　和现场管路对接时不需要额外做变向弯头，能减少管路的沿程阻力损失，泵腔内部的叶轮腔采用渐扩式流道，能在输送常温清水、低粘度工业流体时保持稳定的扬程输出，不会因为小流量工况出现明显的振动异响。做三维建模的时候，首先要锁定安装边界的核心尺寸：底部安装底座的螺栓孔间距要匹配通用的安装基座标准，进出口法兰的通径、螺栓孔分布圆直径要和对应压力等级的管路法兰标准对齐，避免现场安装出现错孔问题。驱动单元的外径尺寸要预留足够的接线空间，侧面的接线盒位置要考虑现场布线的操作空间，不能和周边的管路、支架产生干涉。泵轴的密封腔位置要预留标准机封的安装尺寸，不管是选用普通机械密封还是耐腐型集装式机封，都能直接替换不需要额外修改泵体结构。实际应用中，

　　这类泵常被用在冷却水循环系统里，给注塑机、空压机、热处理设备做冷却介质输送，也会用在高层楼宇的二次供水增压，还有化工行业的低腐蚀性流体输送，不同工况下只需要更换过流部件的材质，整体安装尺寸可以保持通用，大幅降低备件的储备成本。建模过程中要注意转动部件和静止部件的间隙配合：叶轮和泵腔口环的径向间隙要控制在合理范围，间隙过大会降低容积效率，间隙太小则容易因为加工误差、运行热膨胀出现擦碰；电机转子的轴向窜动量要在设计阶段预留调整空间，避免运行时叶轮和泵体端面产生摩擦。外壳的散热筋厚度、高度都经过受力校核，不仅承担散热功能，也能提升电机外壳的结构刚性，在运输、吊装过程中不容易出现变形。另外泵体底部的排污螺孔位置要设在流道的最低点，

　　方便后期检修时排空泵腔内的残留介质，不需要拆解管路就能完成排空操作，大幅降低现场维护的工作量。做结构评审的时候还要考虑吊装的便利性，电机上部的吊环位置要和整机的重心对齐，吊装时能保持泵体垂直，不会出现倾斜磕碰法兰密封面的问题。这类立式泵的直联结构还有一个优势，就是运行时的同轴度更容易保证，只要安装底座的水平度调整到位，运行时的振动值能控制在很低的水平，适合对振动有要求的精密设备配套场景，比如实验室循环系统、精密加工设备的冷却配套，不会因为泵的振动影响周边设备的运行精度。
